带LED可调高度摄像机安装支架结构

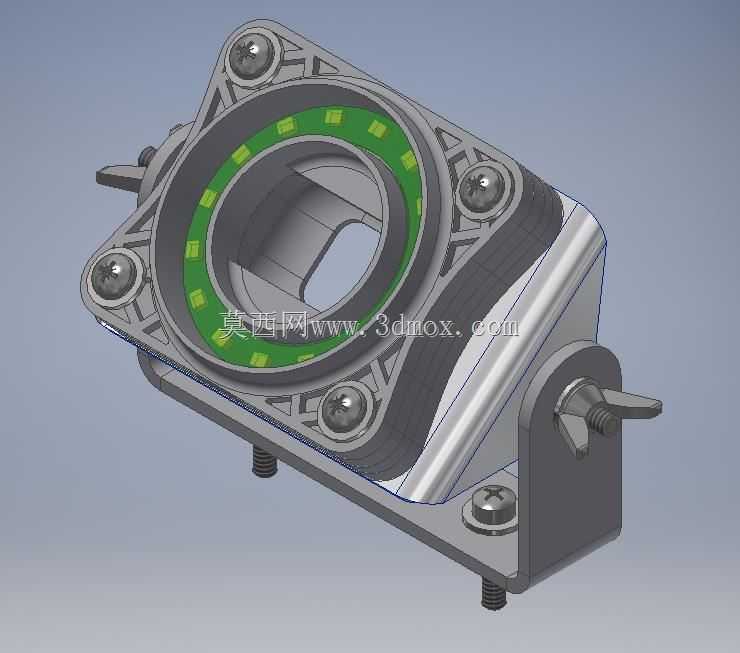

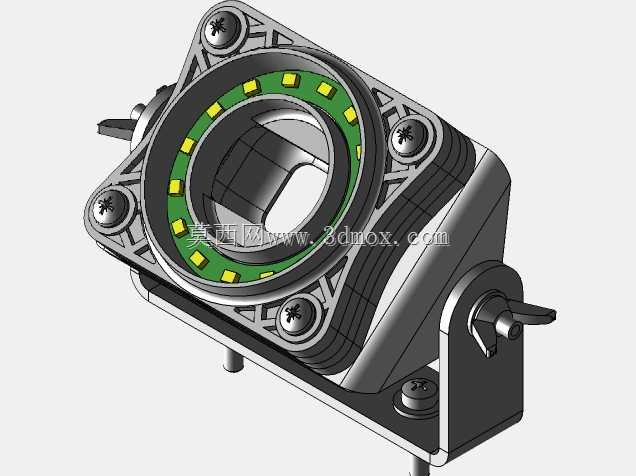

这款可调高度安装支架主要面向视觉检测、户外监控、工业影像采集场景的设备固定需求，日常使用中可承载配套摄像模组完成不同高度、不同倾角的拍摄作业，适配生产线工件定位抓拍、户外点位定点监控、设备运行状态视觉采集等多种实际工况。从结构设计来看，支架主体采用L型承力构型，竖直支撑臂与水平安装法兰做了一体化的加强筋过渡处理，避免长期承重后支撑臂出现形变偏移，水平安装面预留了四个对称分布的螺栓沉孔，可直接与配套摄像模组的安装孔位对位锁附，沉孔设计能够让螺栓头部完全没入安装面内，不会与模组底部结构产生干涉，安装面内侧预留的环形槽位用于嵌装带LED标识的密封胶圈，既可以对安装结合面起到防尘防水的密封作用，环形排布的LED点位也能在低光照作业环境下为摄像模组提供辅助补光，减少画面阴影、过暗等成像问题。支架的高度调节结构集成在竖直支撑臂与底部固定座的连接位置，采用手拧快锁结构实现高度档位的快速调整，无需额外工具即可完成安装高度的适配调整，调整到位后手拧螺栓的楔形锁头会卡入支撑臂对应的定位槽内，避免设备运行过程中出现支架滑移、高度下坠的问题。底部固定座同样预留了两个贯穿式安装孔，可通过螺栓将整个支架组件锁附在设备机架、墙面安装板、生产线工位架等不同的安装基体上，安装孔周边做了局部加厚处理，抵消螺栓锁附时的压紧应力，避免固定座出现开裂问题。从安装边界来看，支架整体外轮廓紧凑，水平安装法兰的外接尺寸适配主流方形工业摄像模组的安装孔距，竖直支撑臂的调节行程覆盖常规工位的高度差需求，安装完成后整体突出安装基体的尺寸较小，不会占用过多的设备周边空间，也能避免与周边走线、其他工位构件产生运动干涉。结构设计上充分考虑了实际拆装维护的需求，所有连接螺栓均采用标准件规格，后期维护更换配件无需定制特殊紧固件，密封胶圈采用嵌入式安装，老化后可直接抠出更换，无需拆解整个支架结构，角度调节的铰接位置预留了润滑脂填充间隙，长期户外使用也不会出现调节卡滞的问题。
