可调式容积式油脂定量注脂阀结构

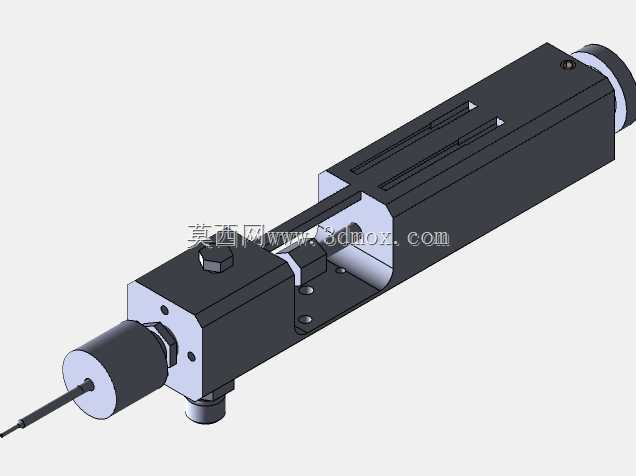

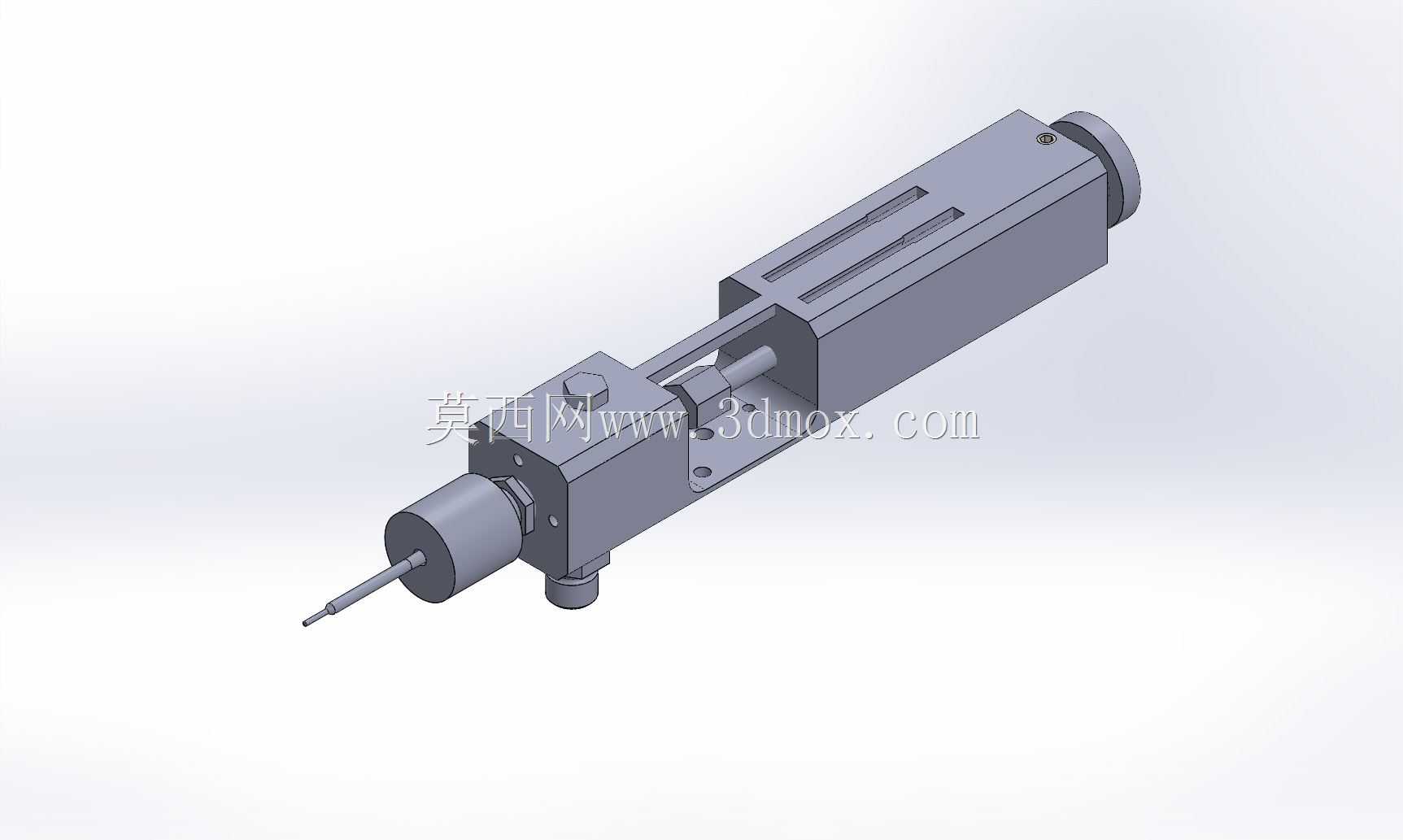

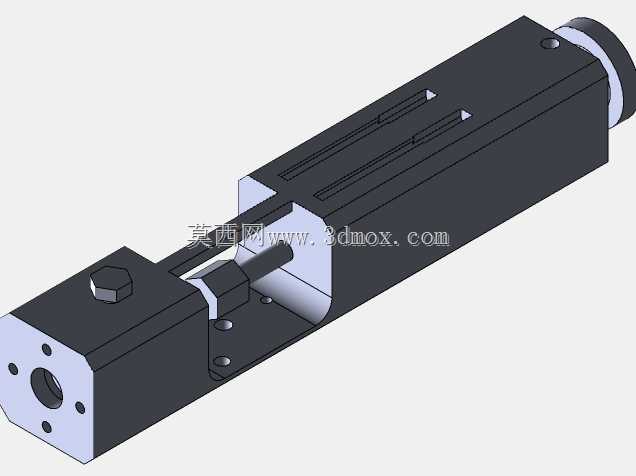

在自动化润滑、精密装配的产线场景里，这类小排量容积式定量注脂结构的应用覆盖范围极广，小到微型轴承预填润滑脂、电子接插件密封脂涂布，大到小型气动元件、精密传动部件的定量油脂加注工位，都能看到同原理结构的身影。不同于常压式注油嘴的流量波动问题，该结构采用容积计量的核心设计思路，通过内置柱塞的固定行程腔室完成单次剂量的精准控制，0.1立方厘米的单次排量适配小剂量高精度加注需求，能避免油脂过量溢出污染工件，也能防止注脂量不足导致的部件早期磨损失效。从结构布局来看，整体采用长条形集成式设计，驱动端与注脂端同轴排布，中部预留的安装法兰面可直接固定在自动化加注模组的滑台板上，安装孔位采用对称式设计，既可以正装也可以侧装，适配不同工位的安装空间限制；前端的细长注脂嘴可深入狭小的注油位，比如微型轴承的内圈缝隙、小型阀件的密封腔位置，无需额外加装延长接头就能完成对位加注。结构内部的计量腔与驱动腔做了隔离密封设计，避免高压油脂反向窜入驱动段造成卡滞，调节端设置在尾部，通过旋转尾部的调节件就能改变柱塞的有效行程，实现单次注脂量的微调，调整过程无需拆解阀体，在设备调试阶段可快速匹配不同工件的注脂需求。在实际产线运行中，这类注脂阀通常搭配气动驱动或者伺服电缸驱动使用，阀体上预留的进出油口可直接对接高压油脂管路，侧面的固定位可加装位置传感器反馈注脂动作的完成状态，适配自动化产线的联锁控制逻辑。设计时充分考虑了油脂的高粘度特性，内部流道做了平滑过渡处理，没有直角死角，避免长期使用后油脂残留固化堵塞流道；运动副之间采用适配润滑脂介质的密封件，既保证动密封的可靠性，又不会因为密封过紧导致驱动阻力过大。整体外形的径向尺寸控制紧凑，在多工位并列排布的注脂设备上，相邻阀体之间不会出现安装干涉，可根据产线节拍需求灵活组合多阀同步作业，大幅提升小工件批量注脂的加工效率。
