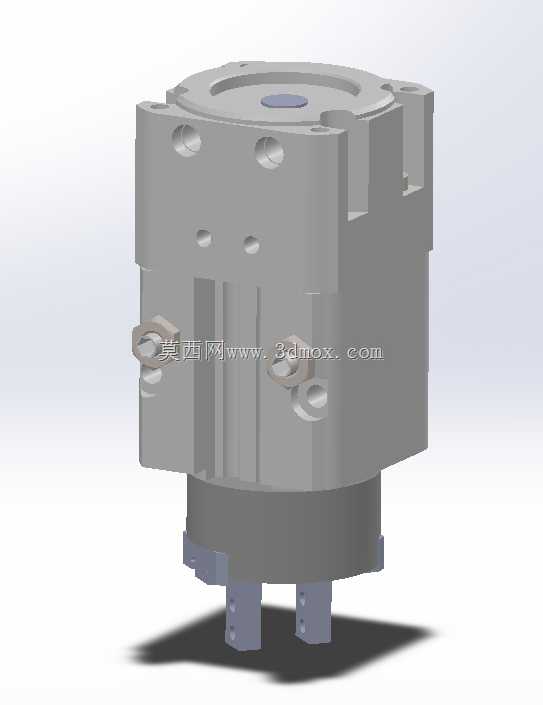

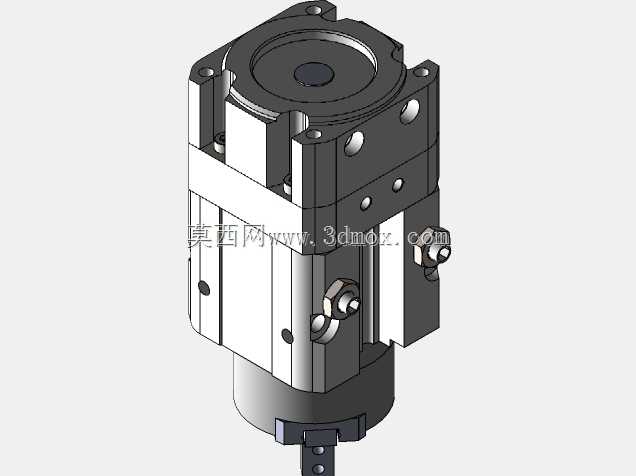

气动平行夹爪执行机构三维结构

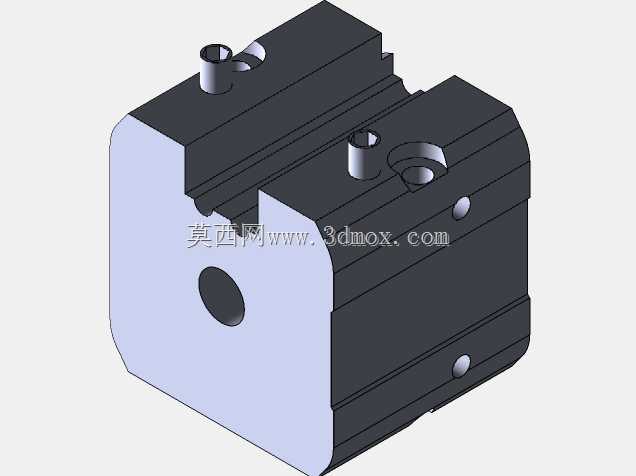

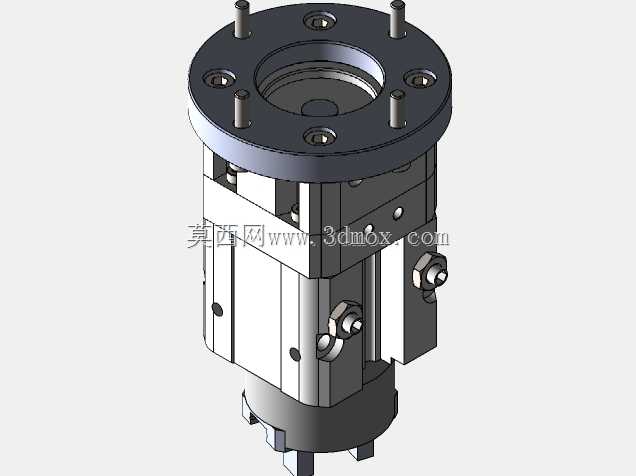

这款气动夹持执行件常被部署在3C电子装配线、小型零件分拣工位、注塑机取件工位上，作为自动化设备的末端执行单元，替代人工完成小型工件的抓取、移位、上下料动作，适配的工件涵盖小型金属冲压件、塑料注塑件、电子元器件等重量在数公斤以内的规整零件。从结构设计来看，主体采用圆柱形缸体布局，上部集成气动配流接口与活塞驱动腔，压缩空气通入后驱动内部活塞做轴向运动，通过斜槽传动结构将活塞的直线位移转化为下部两个夹爪的同步平行开合动作，这种传动结构能保证两个夹爪的对中精度，避免夹持过程中工件出现偏移，夹爪的开合行程适配常见小型零件的夹持尺寸范围，夹持力可通过输入气压进行线性调节，适配不同材质、不同刚性工件的夹持需求，不会出现夹伤软质工件或者夹持力不足导致工件脱落的问题。安装边界上，缸体上部预留了标准的安装定位孔与螺纹孔，既可以通过法兰直接安装在机械臂末端法兰盘上，也可以通过支架固定在直线模组的滑台上，适配不同的安装场景，缸体侧面预留的传感器安装槽可以加装磁性开关，实时反馈夹爪的开合状态，接入设备的PLC控制系统实现动作闭环。设计过程中优先考虑了气动元件的密封可靠性，缸体与活塞之间采用双向密封圈结构，避免长期往复运动出现漏气泄压的问题，夹爪导向部分采用耐磨合金衬套，降低反复开合过程中的磨损量，延长元件的实际使用寿命。夹爪的端部预留了定制夹指的安装接口，使用者可以根据待夹持工件的外形轮廓，定制匹配的仿形夹指，进一步提升夹持的稳定性，避免工件表面出现夹痕。整体结构没有冗余的外置部件，外形紧凑，在狭小的设备工位内也能完成部署，不会和周边的工装、工件产生运动干涉，缸体表面的工艺孔既作为加工过程中的定位基准，也可以作为附加管线的固定点位，方便现场布线整理。
