单速近地天体传动齿轮组结构设计

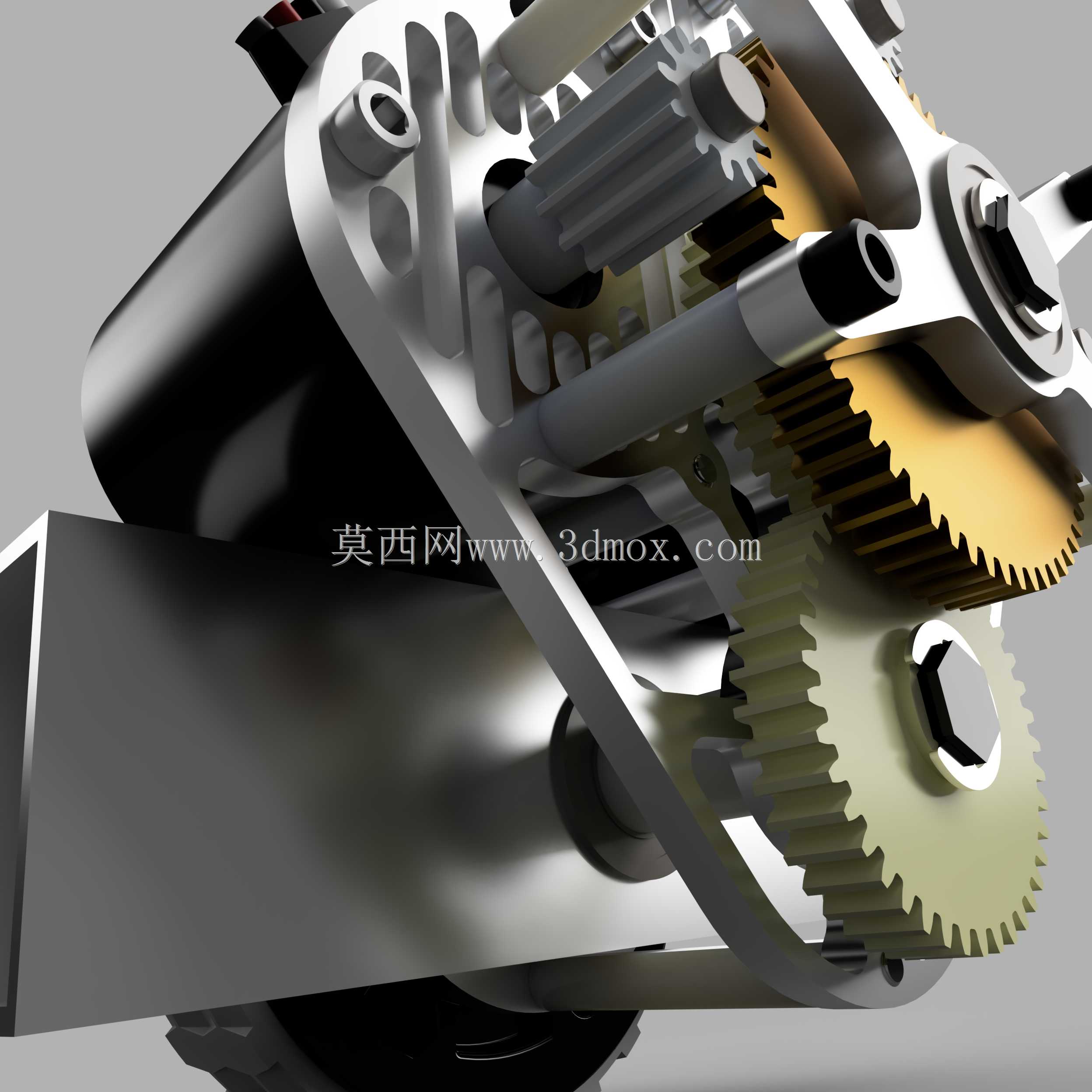

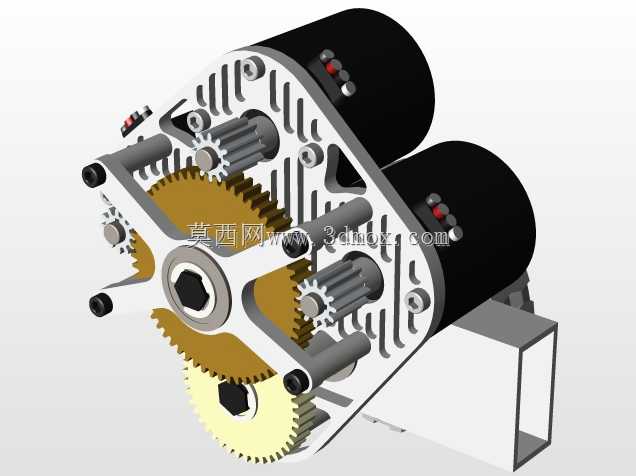

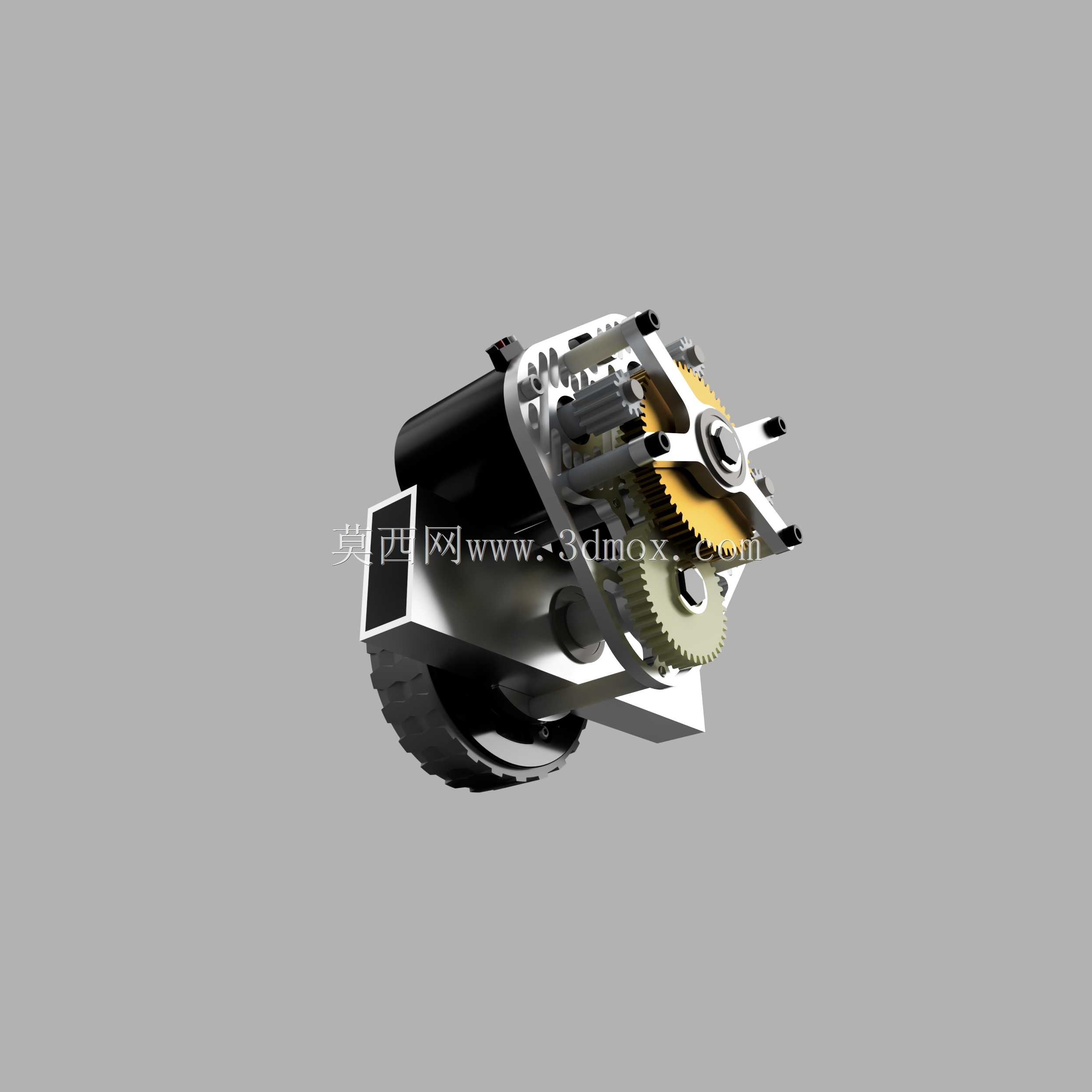

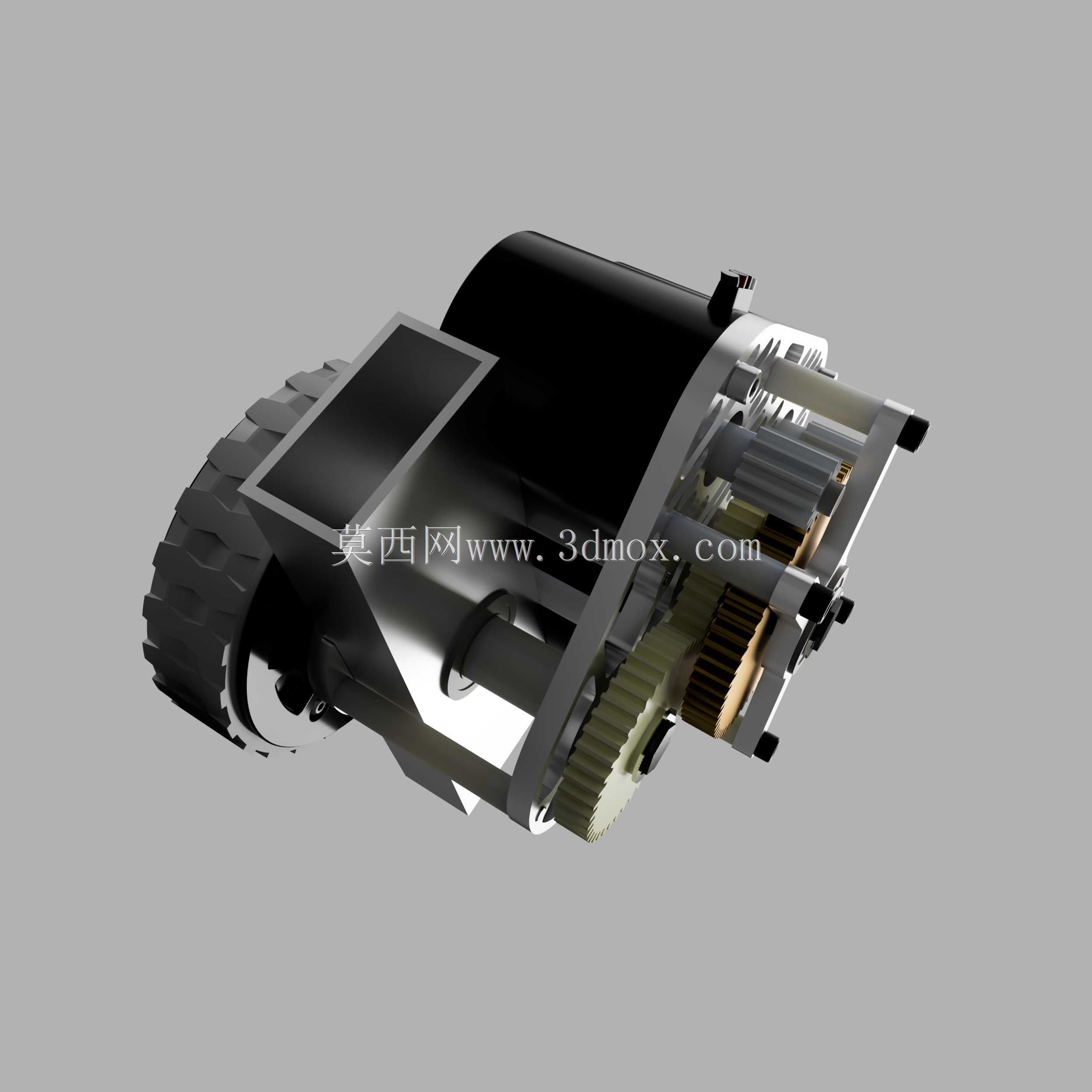

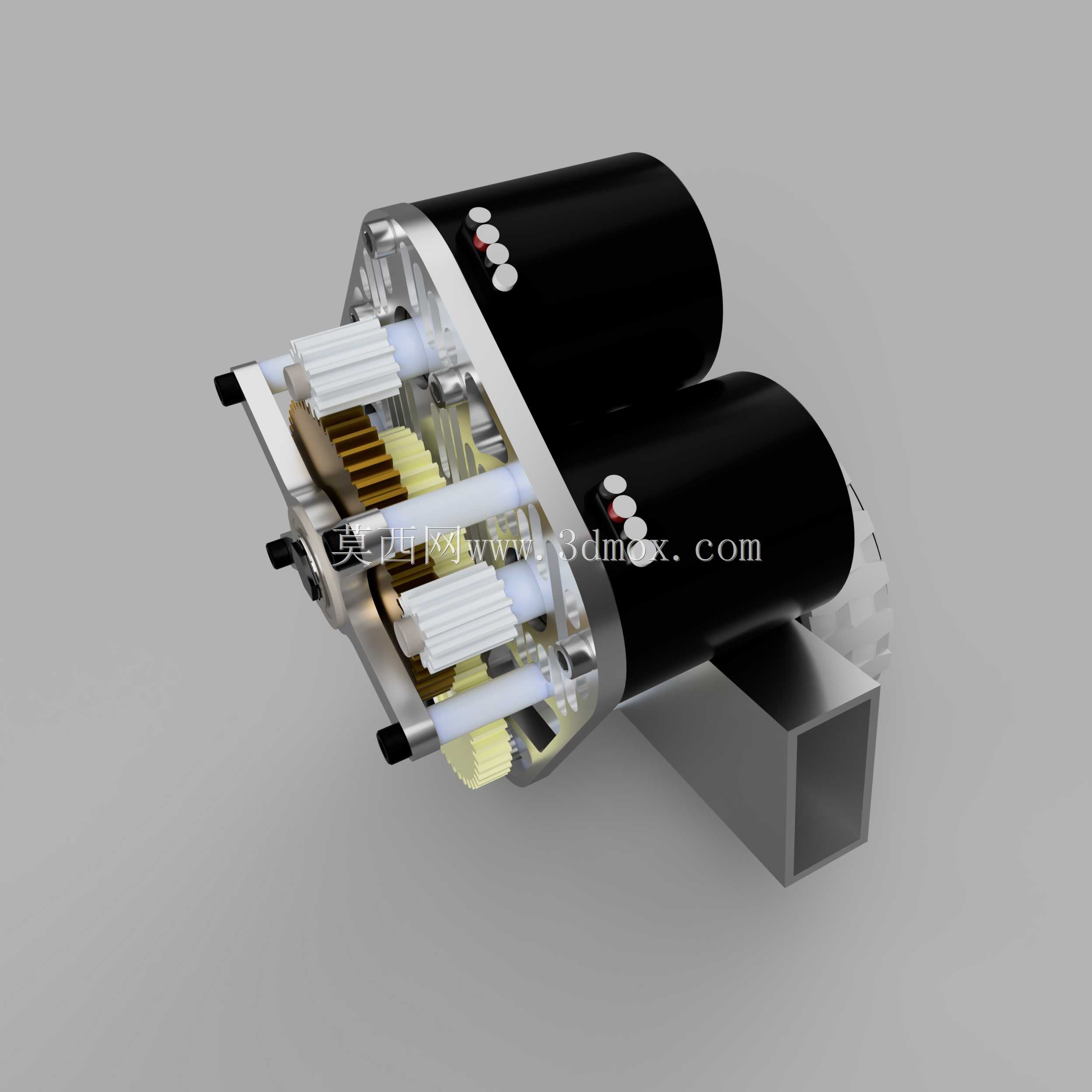

这套单速传动结构的核心设计逻辑围绕近地工况下的稳定动力传输展开，在实际应用场景中，这类固定速比传动结构常搭载于近地作业的小型动力设备、低空巡检装置的动力输出端，承担动力匹配与扭矩转换的核心作用，不需要复杂的换挡结构即可在固定工况区间内保持最高的传动效率，避免多速比结构带来的换挡冲击、结构冗余问题，适配长期稳定运行的作业需求。从结构布局来看，设计阶段优先考虑了安装边界的紧凑性，将不同模数的直齿轮沿支撑框架的腔体分层排布，输入轴端的小模数齿轮直接啮合大直径从动齿轮，通过一级啮合即可实现预设的减速增扭效果，没有额外添加中间惰轮来压缩轴向尺寸，反而利用支撑臂的镂空结构预留齿轮啮合的避让空间，既保证了壳体的结构强度，又能让齿轮啮合区域直接暴露，方便日常运维时检查齿面磨损、润滑状态，不需要完全拆解壳体即可完成齿面清洁、润滑脂补充的操作。齿轮参数的匹配上，设计时充分考虑了近地作业环境下的负载波动特性，主动齿轮采用合金材质做齿面高频淬火处理，啮合的大齿轮选用韧性更好的合金结构钢，齿顶修缘量按照额定负载下的弹性变形量做了匹配，避免重载启动时出现齿顶卡滞、冲击异响的问题，齿宽的设定兼顾了扭矩承载能力与轴向安装尺寸，不会因为齿宽过大增加不必要的结构重量，也不会因为齿宽不足导致齿面接触应力超标出现过早点蚀。支撑结构的设计采用了一体化镂空铝合金框架，轴承安装位直接在框架上镗削成型，保证了输入输出轴的同轴度公差，安装孔位的布局适配常规小型动力单元的安装接口，不需要额外做转接板即可直接与驱动电机、输出负载端对接，框架上预留的减重孔同时兼顾了散热功能，齿轮啮合过程中产生的热量可以通过镂空区域快速散出，避免长期运行时润滑脂因为温度过高提前失效。实际装配过程中，齿轮的侧隙控制在合理区间，既不会因为侧隙过大导致正反转切换时出现空程误差，也不会因为侧隙过小导致运转卡滞、齿面磨损加剧，轴端的固定采用卡簧与轴肩配合的方式，既简化了装配流程，也能承受作业过程中产生的轴向窜动力，保证齿轮始终处于正确的啮合位置，不会出现偏载导致的齿面异常磨损。这类固定速比传动结构没有复杂的换挡执行元件，整体故障率远低于多速比传动装置，在长期固定工况的作业场景下，维护成本更低，动力传输的稳定性更有保障，适配近地作业设备对可靠性、轻量化、易维护的核心需求。
