FRC竞赛用双速NEO电机适配齿轮箱

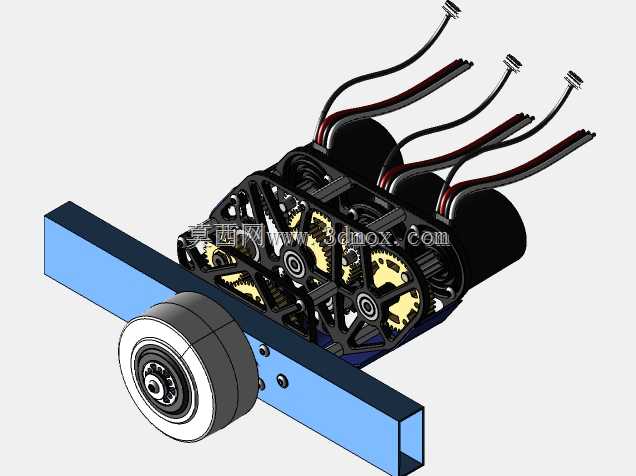

这款双速齿轮箱主要面向FRC机器人竞赛场景开发，核心适配NEO系列机器人驱动电机，是竞赛机器人行走与执行机构动力传递的核心部件。在FRC赛事的高强度对抗场景中，机器人需要在快速冲刺、重载托举、精准对位等不同工况间快速切换，单速传动往往无法同时兼顾高速移动的效率和低速输出的扭矩储备，这款双速齿轮箱正是针对这一实际需求设计，通过内置的换挡机构实现两个传动比的快速切换，高速档可满足机器人长距离奔袭的速度要求，低速档可输出更大扭矩应对攀爬、推挤、重物举升等重载工况。从结构设计来看，该齿轮箱采用多电机并联输入的布局，可同时搭载多台NEO电机协同输出动力，内部采用直齿圆柱齿轮传动组，齿轮排布经过紧凑化优化，在保证齿面接触强度、满足赛事冲击载荷要求的前提下，尽可能压缩箱体的整体体积，避免占用机器人过多的安装空间。箱体采用镂空式框架结构，在保证安装基准面平面度、轴承座支撑刚度的前提下，通过去除非受力区域的材料实现整体减重，这对于严格限制整机重量的FRC竞赛场景而言至关重要，每减少一克无效重量，都能为机器人的其他功能模块留出更多重量配额。安装边界上，齿轮箱的输入侧预留了与NEO电机安装法兰完全匹配的定位孔位与螺丝孔，可直接实现电机的快速定位安装，无需额外设计转接法兰；输出侧采用标准的轮毂连接接口，可直接适配竞赛常用的机器人行走轮、执行机构连接法兰，安装梁的固定孔位采用等间距排布设计，可兼容FRC机器人常用的铝型材搭建体系，方便选手根据自身机器人的布局调整安装位置。齿轮组的润滑采用开放式脂润滑方案，适配赛事中快速拆装、维护的需求，无需复杂的密封结构即可满足短周期高强度赛事的使用要求，换挡机构采用成熟的拨叉换挡结构，可通过常规舵机驱动实现档位的快速切换，控制逻辑简单，便于参赛选手快速调试匹配整车控制程序。在实际赛事应用中，这款齿轮箱可直接用于机器人的行走驱动系统，也可根据需求改装为升降、抓取等执行机构的动力变速单元，双速切换的响应速度经过优化，可在机器人行进过程中完成档位切换，不会出现明显的动力中断，能够应对赛事中突发的工况变化。
