激光切割拼装式多层电池存储柜结构设计

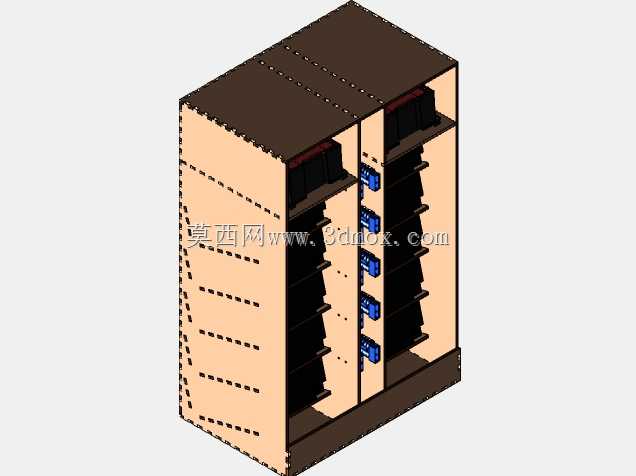

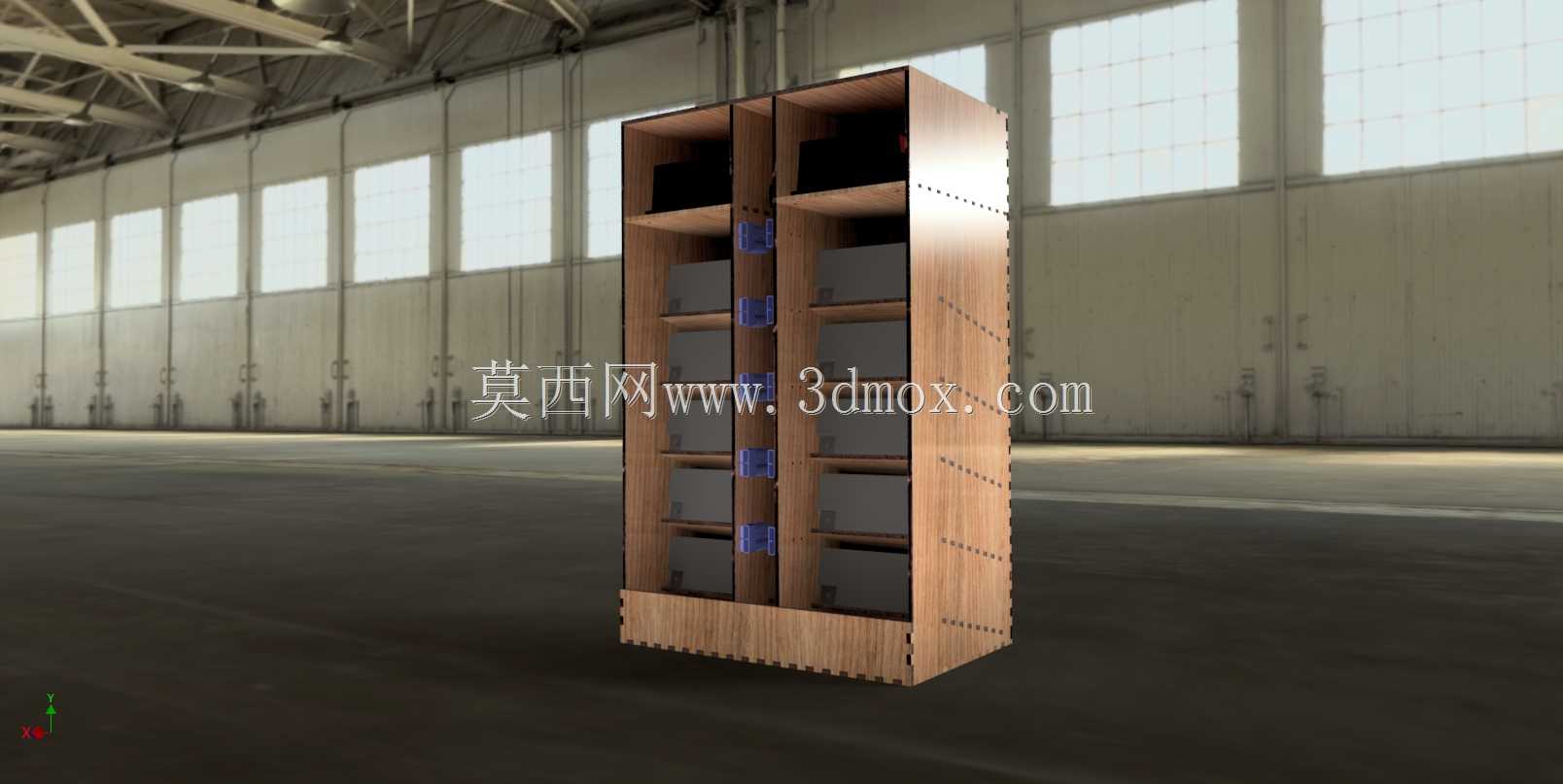

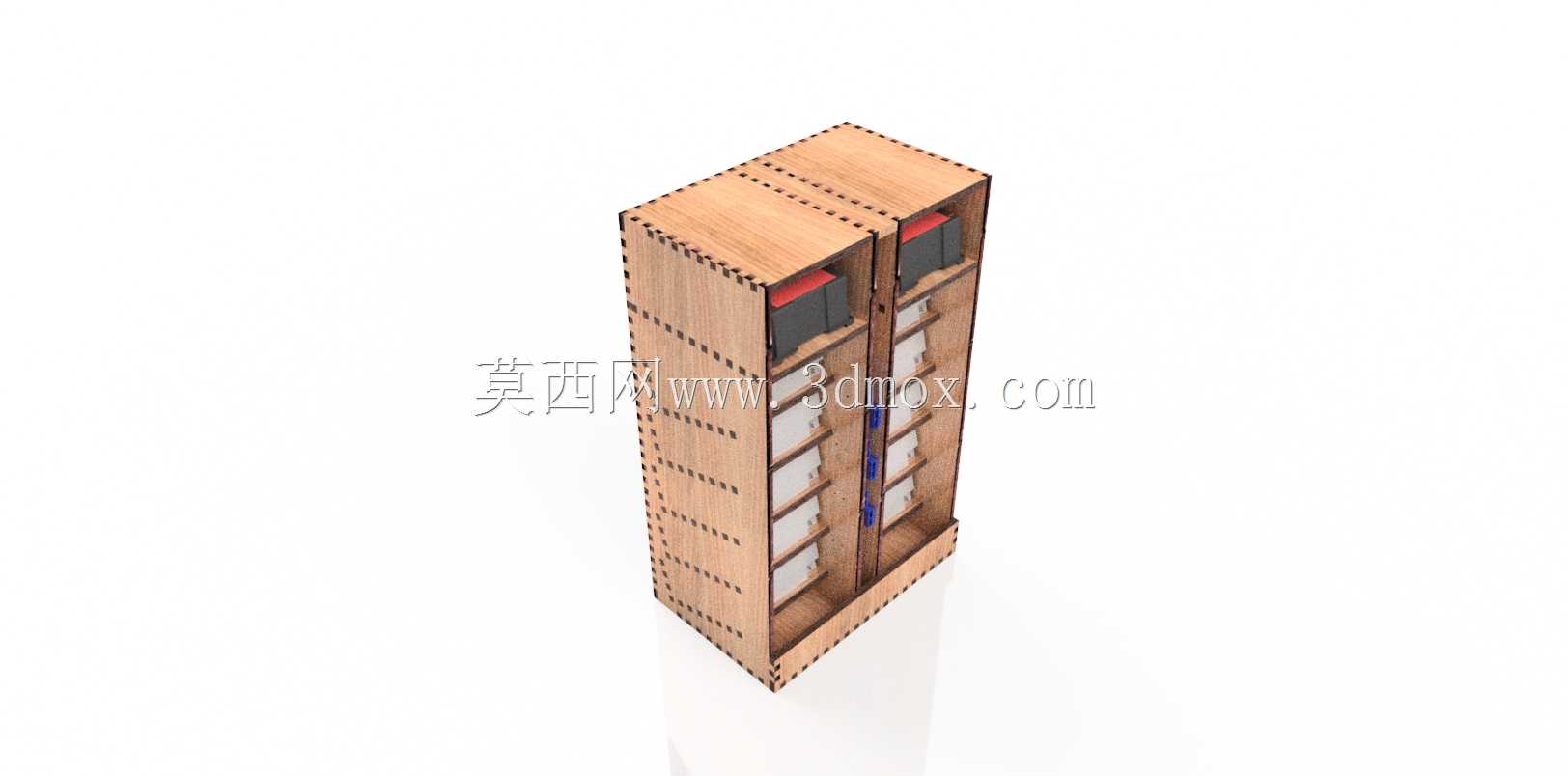

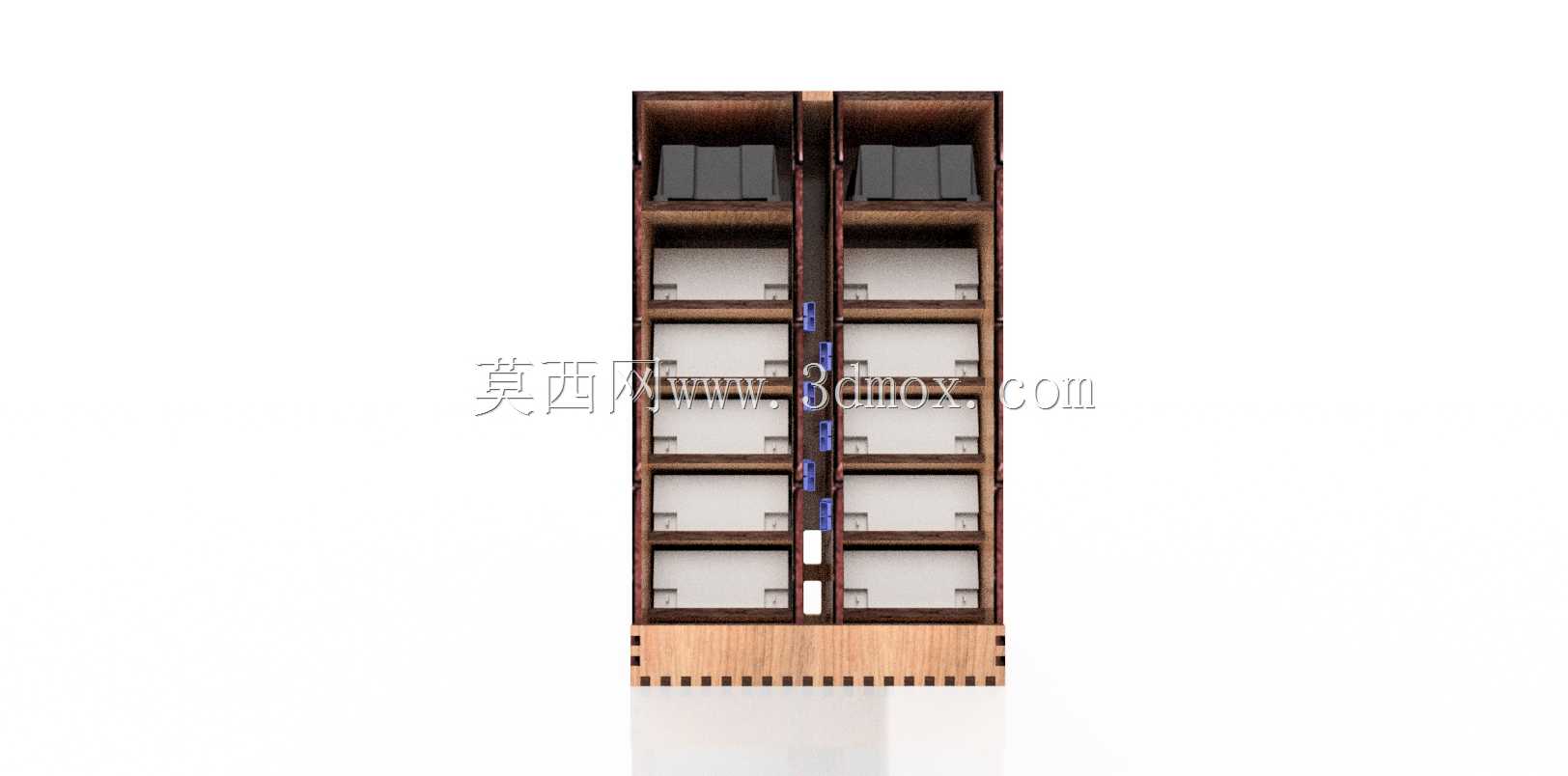

这款柜体的设计初衷，是面向中小批量电池周转、暂存场景的落地需求，适配常规32英寸×20英寸幅面激光切割机的加工能力，所有板材零件均可在该加工幅面内完成排料切割，无需额外拼接大板或定制特殊幅面原材料，从加工端就压缩了生产准备周期与材料损耗。从实际应用场景来看，这类柜体可放置在车间电池检测工位旁、小型储能站点的运维储物区、电动工具维修点的电池存放区，用来规整存放不同规格的充放电电池、备用电池组，避免电池随意堆放带来的磕碰、短路隐患，同时也能让工位周边的物料排布更符合5S管理要求。柜体采用双列多层排布结构，每层设置独立的电池放置格，格位尺寸经过适配，可容纳常规工业备用电池、电动设备动力电池组，格位之间预留的间隙可保证空气自然流通，避免电池密集堆放产生的热量积聚。整体结构采用无额外紧固件的榫卯式拼接设计，板材边缘加工有对应咬合的卡接结构，组装时无需焊接、无需额外采购螺丝角码等连接件，仅靠板材之间的卡合定位即可完成整体装配，既降低了组装的人工成本，也方便后期拆卸转运，在需要调整存放位置时可快速拆解为平板状态，减少运输占用空间。设计过程中充分考虑了安装边界的适配性，柜体整体深度控制在常规工位过道可容纳的尺寸范围内，不会占用过多的操作通行空间，底部预留的垫高结构可让柜体底面与地面保持一定距离，避免地面潮气侵蚀板材与底部存放的电池，同时也方便日常清扫地面时不会磕碰柜体底部。柜体的侧板采用整板切割的卡齿结构，既承担了整体框架的支撑受力，也通过连续的卡接点位保证了柜体整体的结构刚性，满载存放电池时不会出现侧板变形、层板下弯的问题。层板的支撑结构直接与侧板卡接为一体，无需额外加装支撑件，每个格位的承重能力经过结构校核，可满足单块常规工业电池的存放承重需求，双列对称的结构设计也让柜体整体重心居中，即使满载状态下也不会出现重心偏移倾倒的风险。
