大尺寸FDM熔融沉积成型桌面级打印设备

　　在桌面级增材制造设备的实际应用场景中，小尺寸机型往往受限于成型腔空间，无法完成大尺寸结构件的一体化打印，要么需要将模型拆件打印后再做拼接处理，拼接处的粘接强度、形位公差都会受粘接工艺、环境温度影响出现偏差，对于机器人结构件、定制工装治具这类对整体强度有要求的零件，拆件打印的方案很难满足使用需求。这款成型幅面达到500mm×500mm的FDM打印设备，正是针对这类大尺寸零件的一体化成型需求设计，能够在不拆件的前提下完成中等尺寸结构件的整版打印，既省去了拆件拼接的工序，也能避免拼接缝带来的强度缺陷，在创客研发、小批量定制工装、教学实训场景中都能适配。

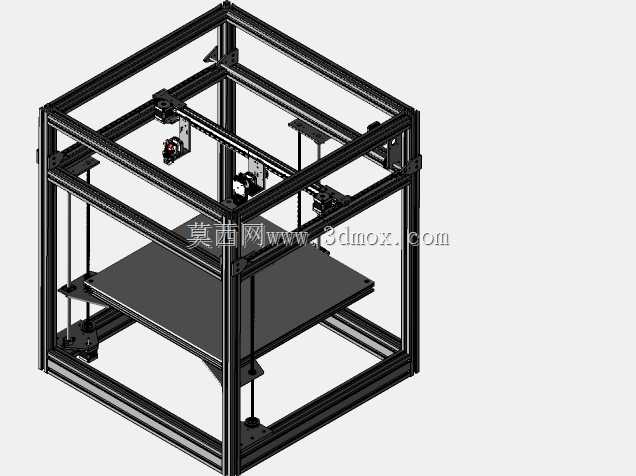

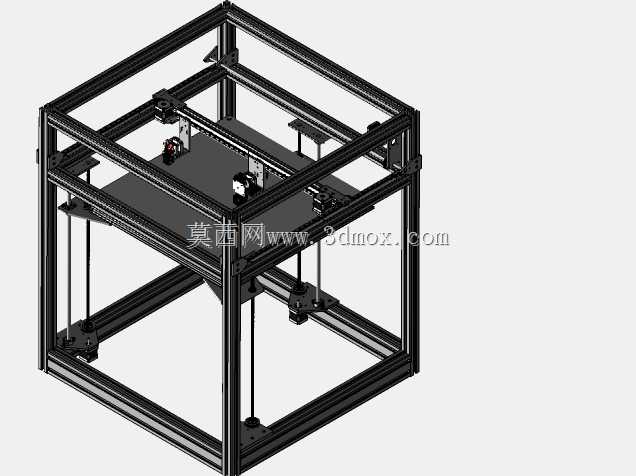

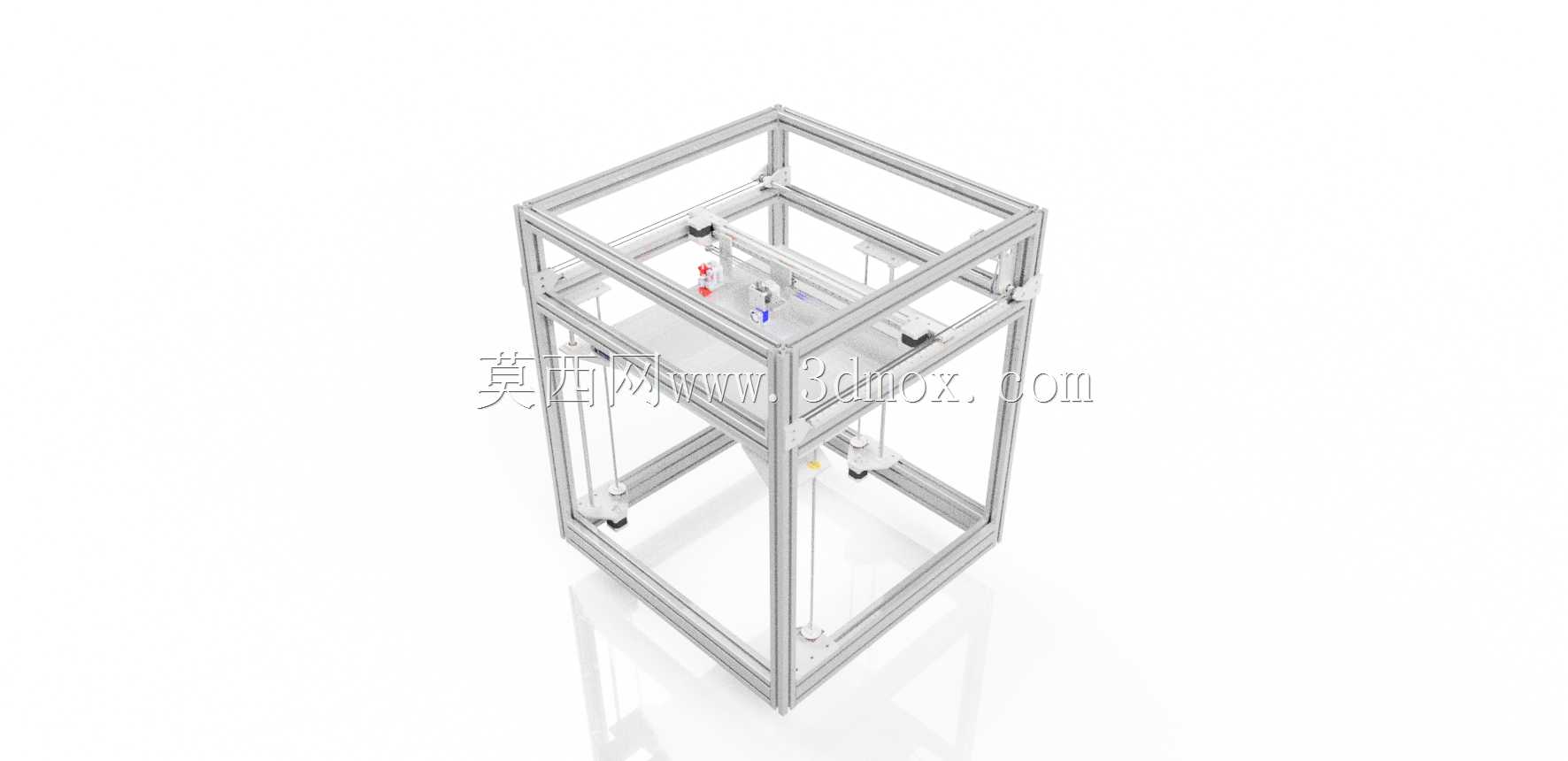

　　从运动结构的设计思路来看，这款设备没有采用常规桌面机常见的Z轴带动成型平台升降、XY轴带动挤出头移动的布局，而是反过来将挤出头的运动范围限定在XY平面内，让成型平台承担Z轴方向的升降运动。这种布局的核心考量是压缩设备整体的外轮廓尺寸，在固定的成型幅面要求下，将重量更大的成型平台布置在Z轴做直线运动，能够降低XY轴运动组件的负载，让XY轴的运动惯量更小，高速移动时的振动幅度更低，对于提升大尺寸打印时的层纹一致性、减少边角位置的振纹有明显帮助。同时这种布局也能让设备的框架受力更均匀，铝型材搭建的框架主体不需要额外做过多的加强筋设计，就能承受Z轴平台升降带来的载荷，框架的组装难度也更低，后期维护时调整传动带张紧度、润滑直线导轨都更方便操作。

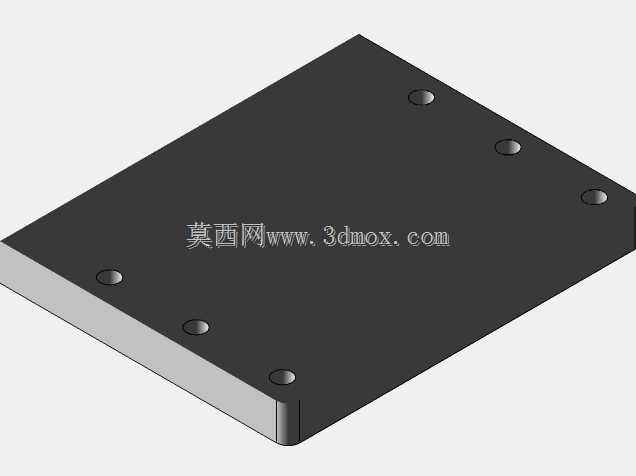

　　热床部分的设计专门针对大尺寸打印的翘曲问题做了适配，在铝制建筑板的下方加装了硅胶加热垫，相比常规的PCB加热床，硅胶加热垫的加热均匀性更好，在500mm见方的整个成型面上，不同位置的温度差能够控制在更小的范围内，避免大尺寸ABS、PETG零件打印时因为边角位置温度不足出现翘曲脱层。热床表面的平整度通过铝基板的加工精度保证，不需要额外粘贴过多的辅助贴膜就能让首层耗材均匀附着，打印过程中随着平台逐层下降，挤出头在XY平面的移动不会带动成型件产生晃动，对于大尺寸薄壁件的打印稳定性提升明显。

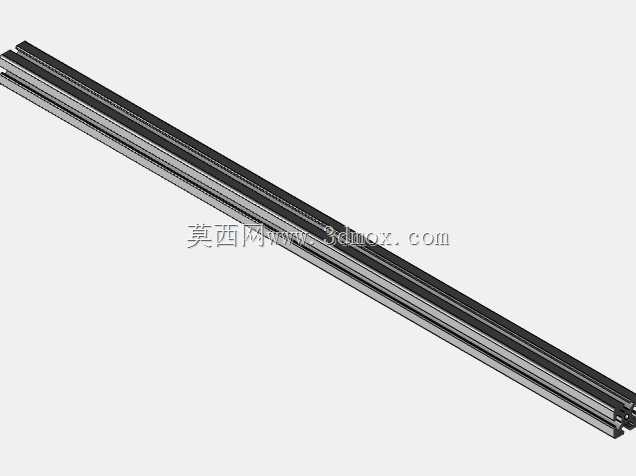

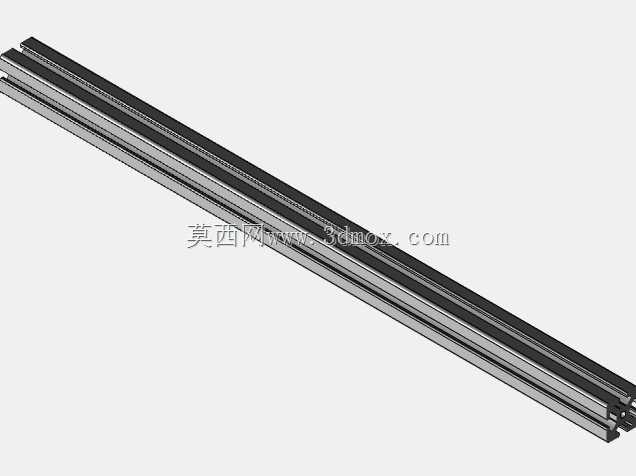

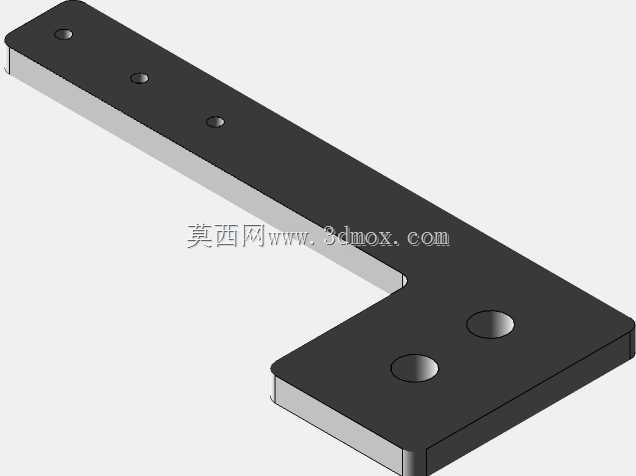

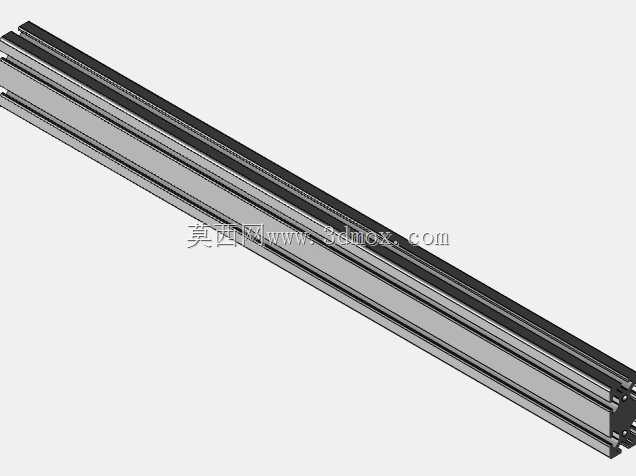

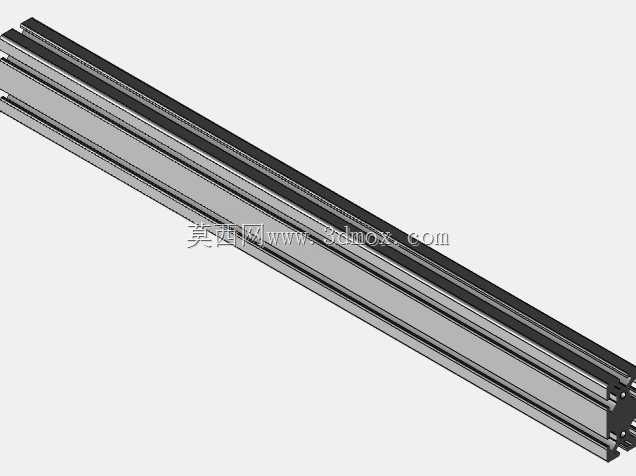

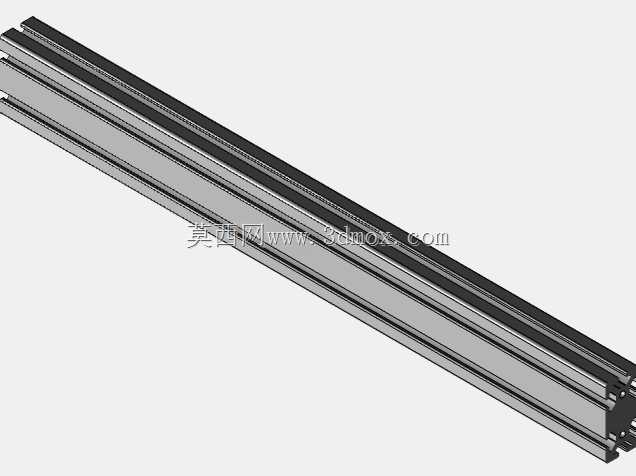

　　安装边界方面，这款设备的成型幅面为500mm×500mm，设备外轮廓尺寸会比成型范围单边多出150mm左右的框架与传动组件安装空间，放置时需要在设备后方预留出电源、主控板接线的空间，侧面预留出耗材架安装、进料的操作空间，整体占地面积比常规200mm级桌面机大出约一倍，适合放置在工作台面宽敞的实验室、创客空间或者小型加工工位上。设备的框架采用标准工业铝型材搭建，所有连接位置都采用角码紧固件固定，不需要做焊接加工，组装时可以根据实际场地的空间限制微调框架的安装顺序，后期如果需要拓展成型高度，只需要更换更长的Z轴型材与传动丝杆就能完成升级，不需要重新制作整套框架结构。

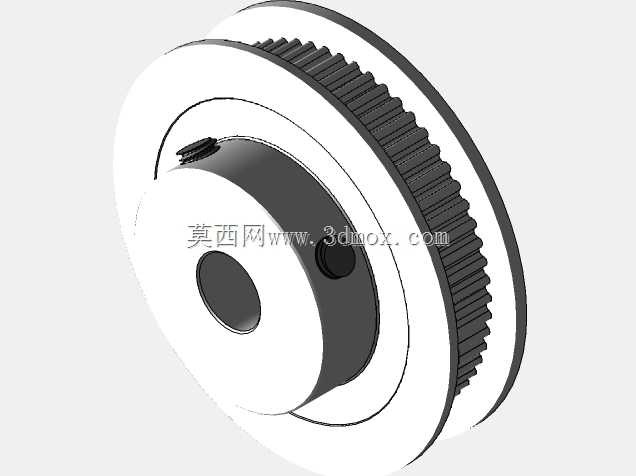

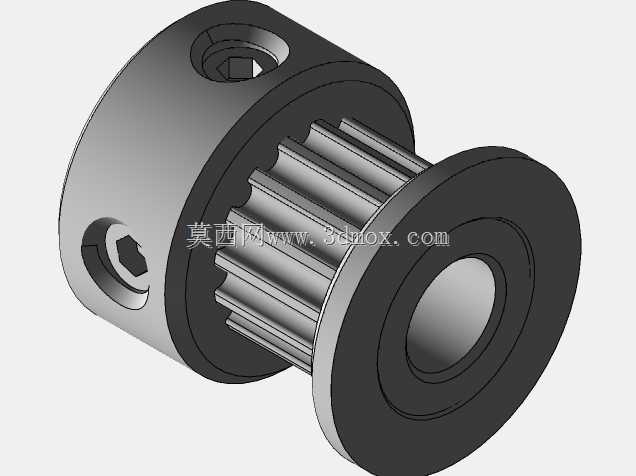

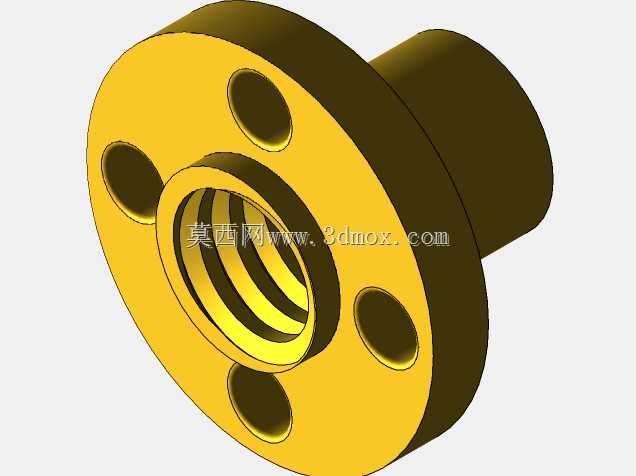

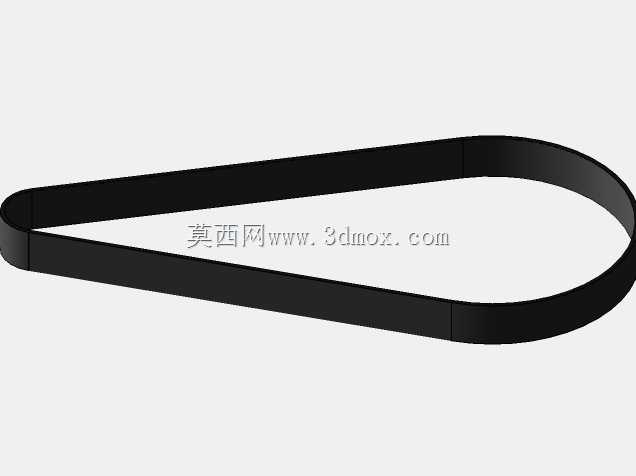

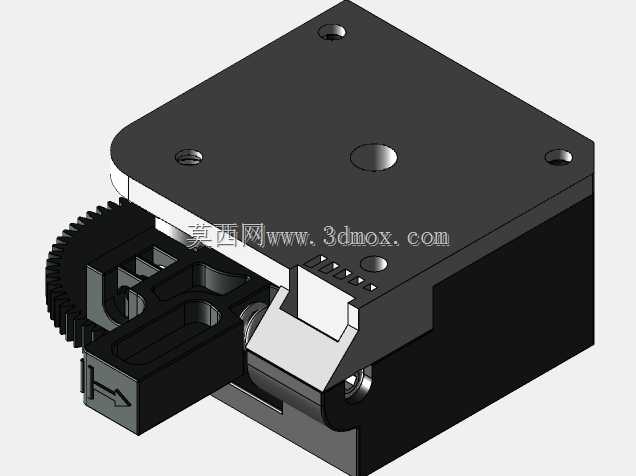

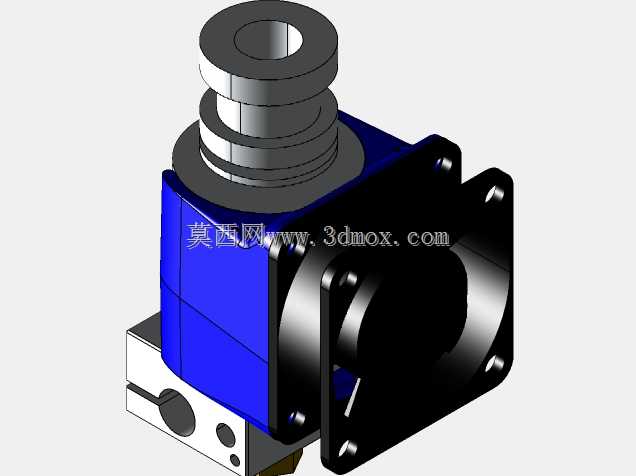

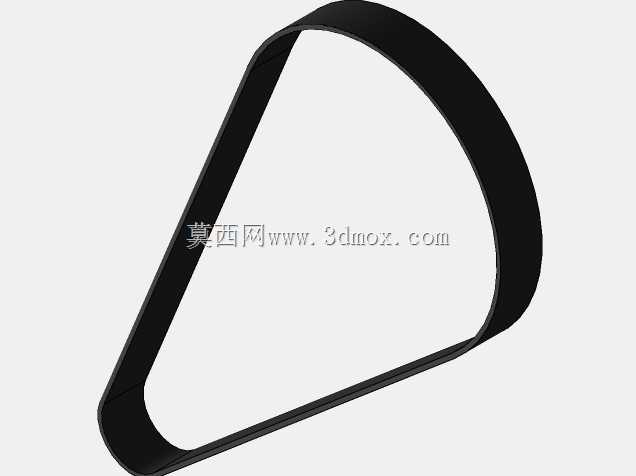

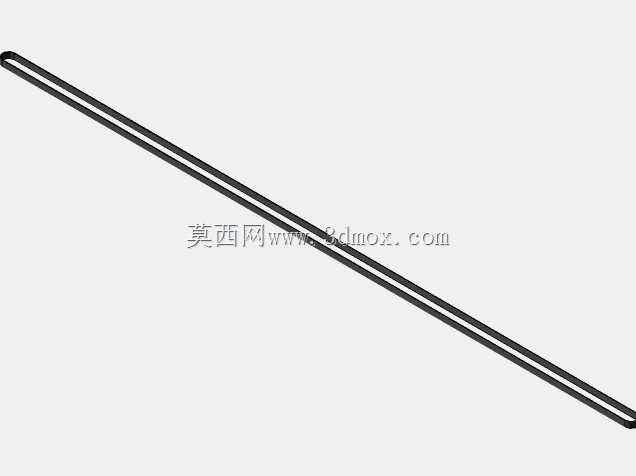

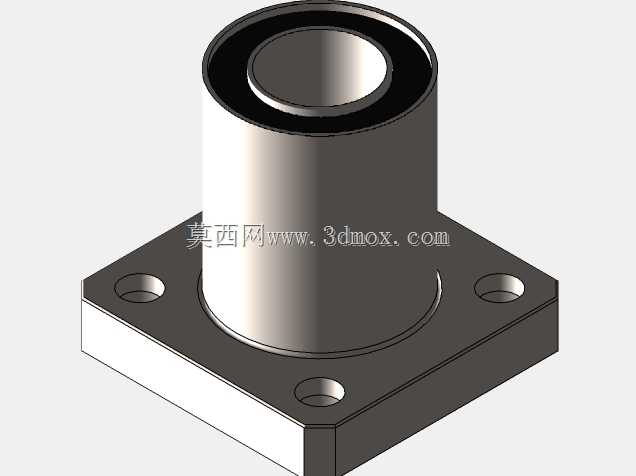

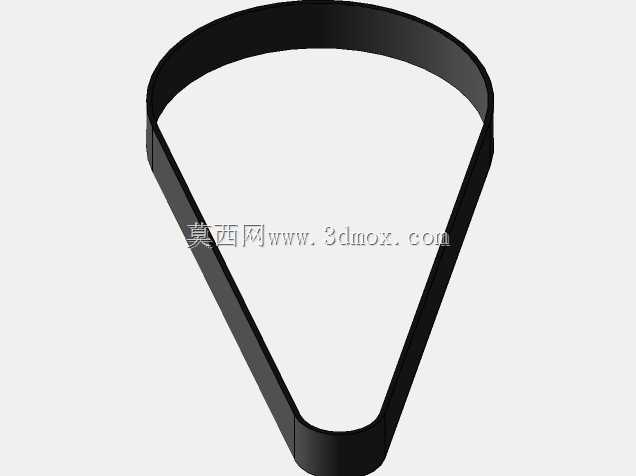

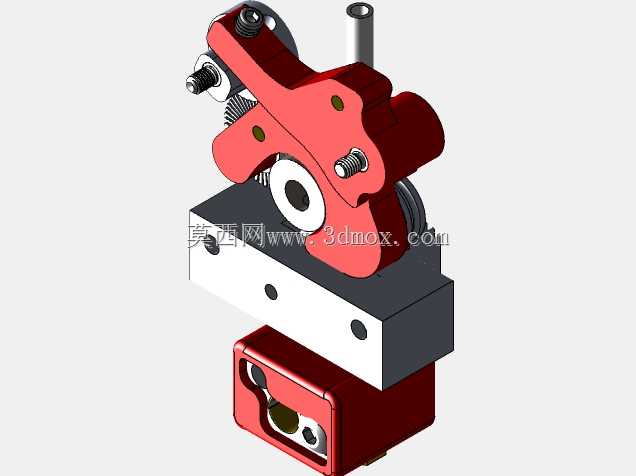

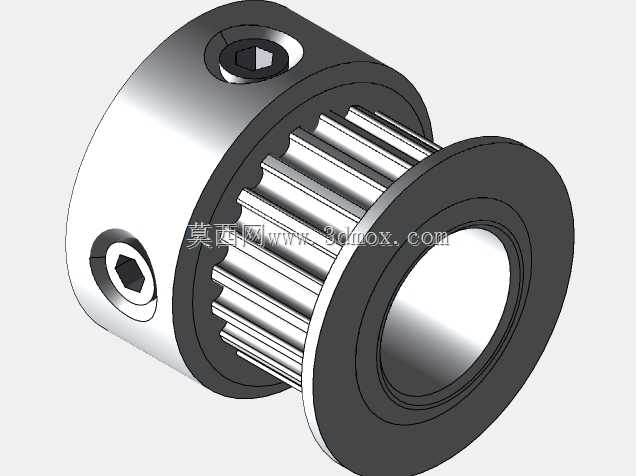

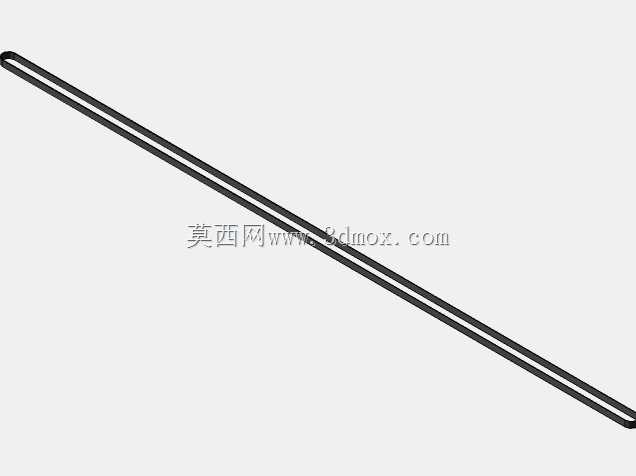

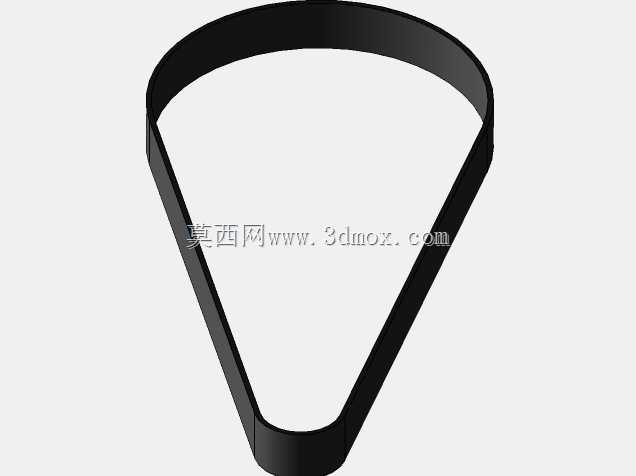

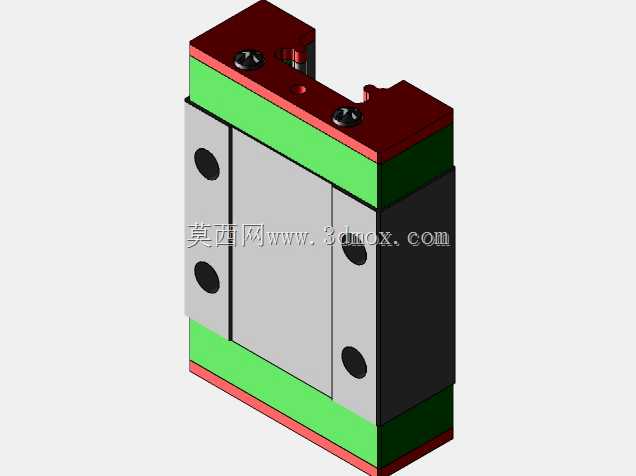

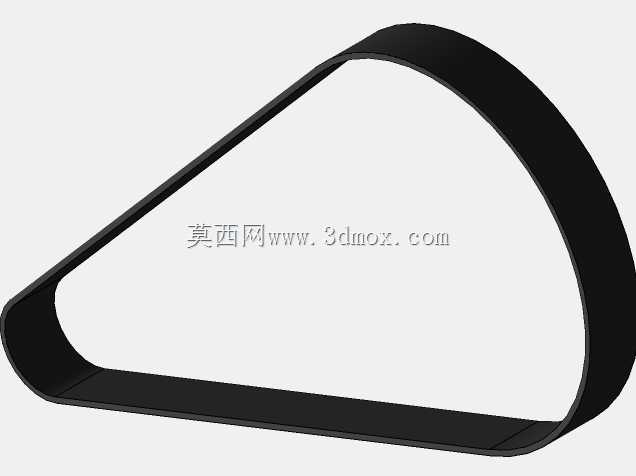

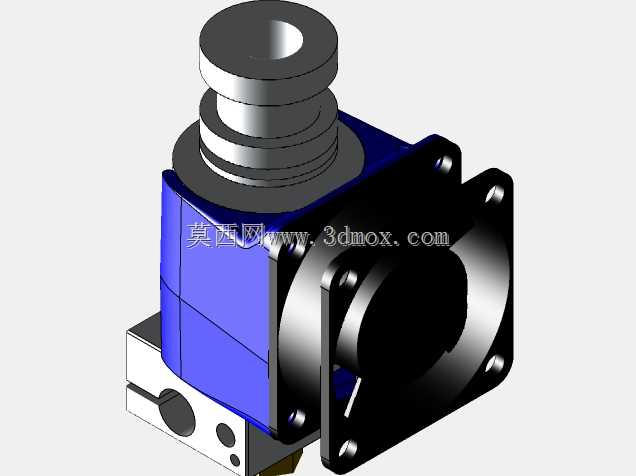

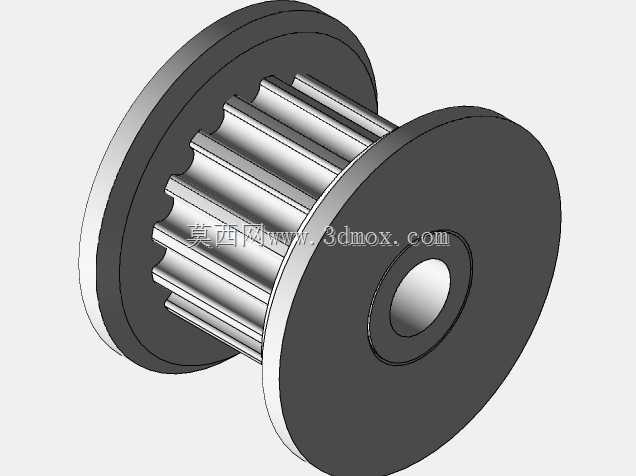

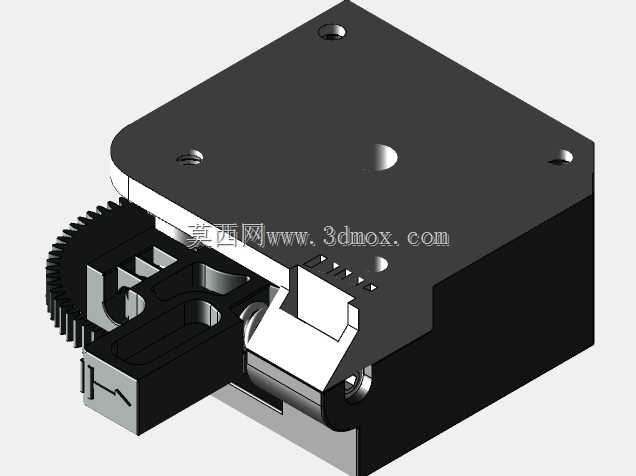

　　从实际使用的功能特性来看，这款设备的挤出系统采用常规的远程送料结构，能够适配PLA、PETG、ABS等常见的FDM打印耗材，XY轴的传动采用同步带加直线导轨的组合，能够保证高速移动时的定位精度，Z轴采用丝杆传动，平台升降的层间定位精度能够满足0.1mm到0.3mm层厚的打印需求。在打印大尺寸零件时，因为不需要拆分模型，零件的整体力学性能更接近注塑件的强度，用来制作机器人的结构支架、定制化的工装夹具、教学演示用的大尺寸模型都能满足使用要求，相比小尺寸机型，它能够覆盖更多小批量定制、原型验证的场景，不需要依赖工业级大尺寸打印设备的高成本投入，就能完成中等尺寸零件的增材制造加工。
