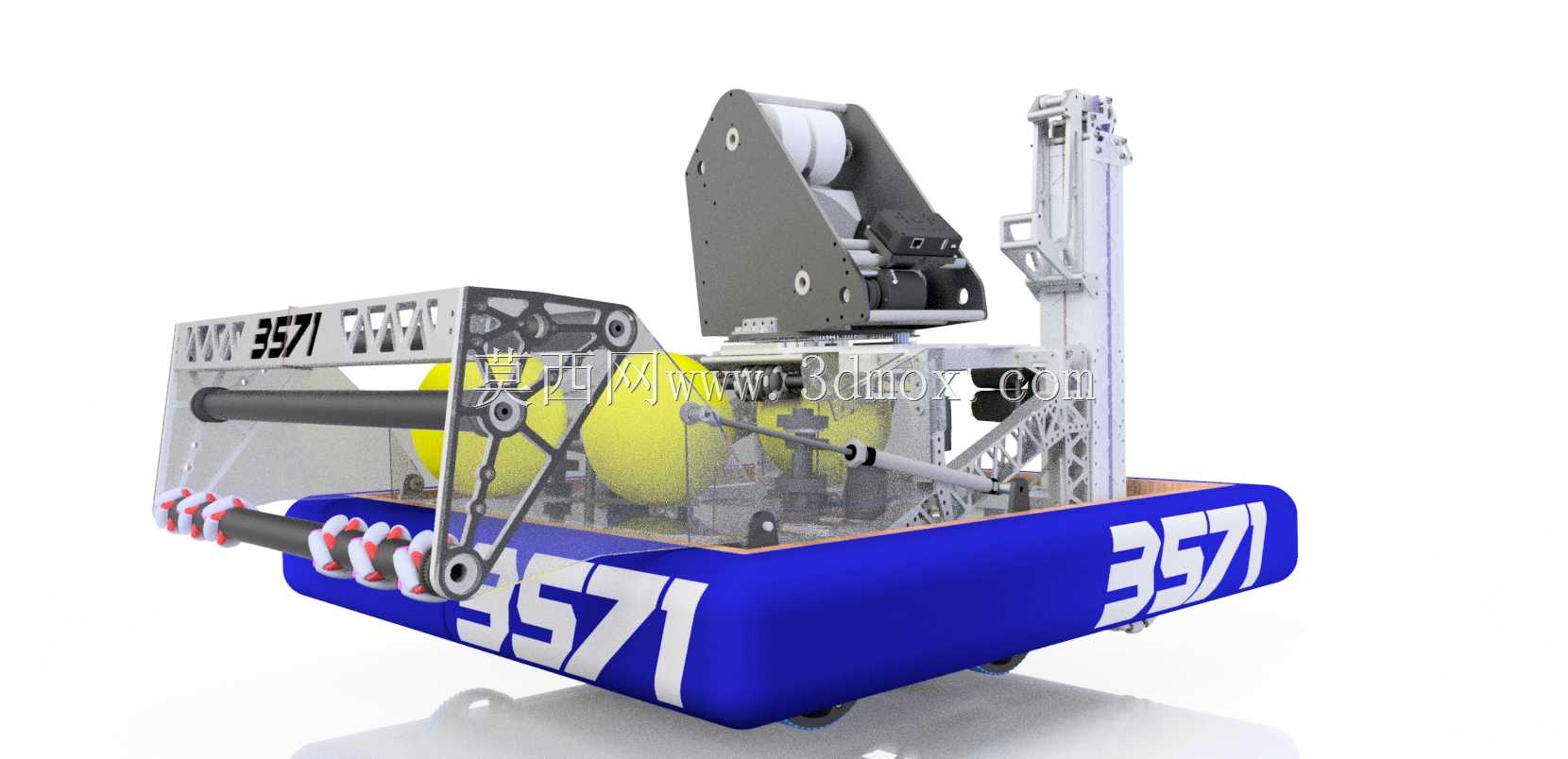

FRC赛事3571队竞技机器人结构设计

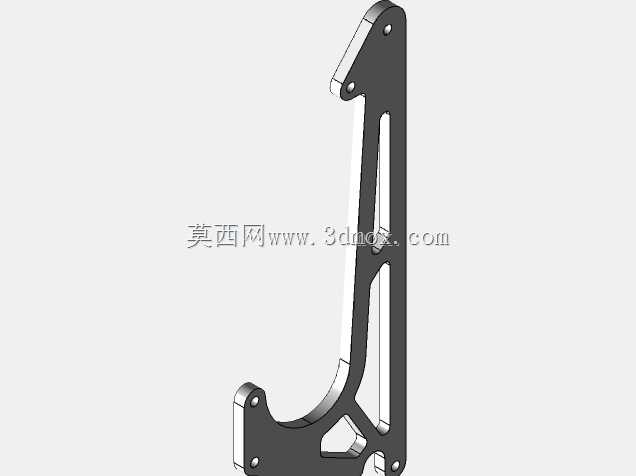

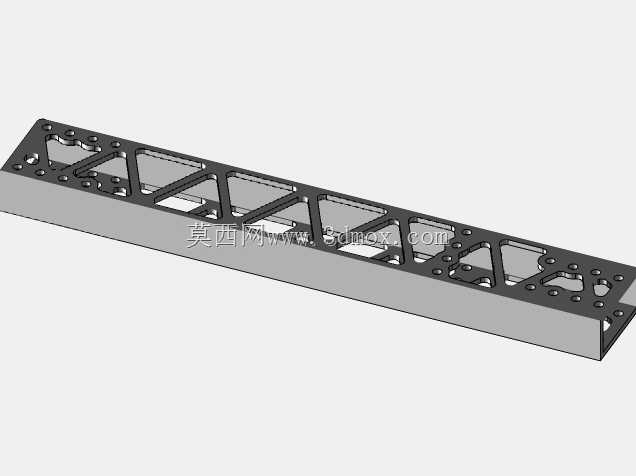

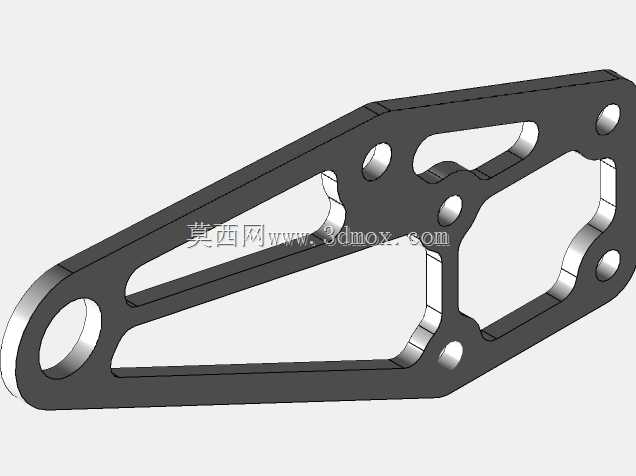

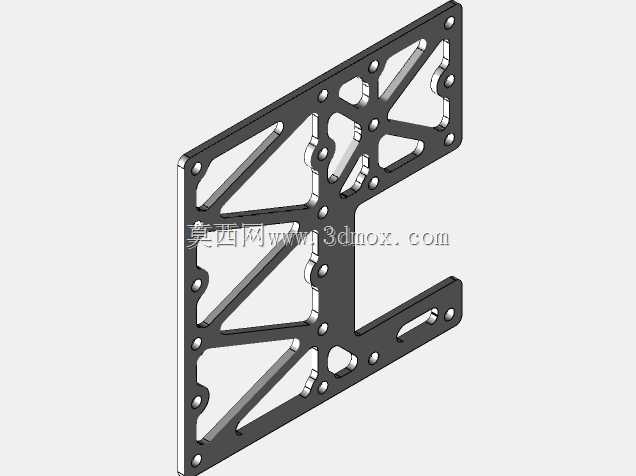

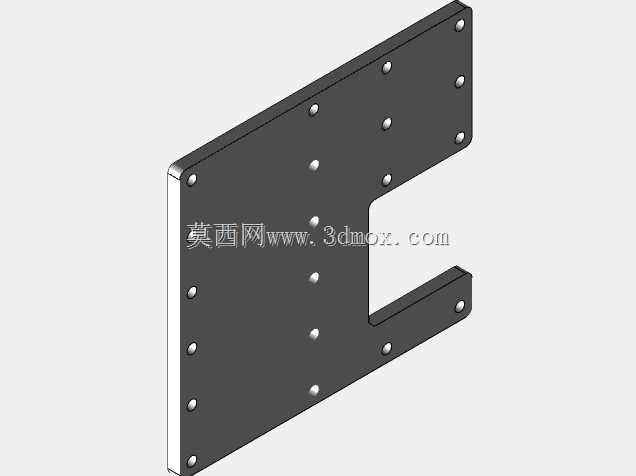

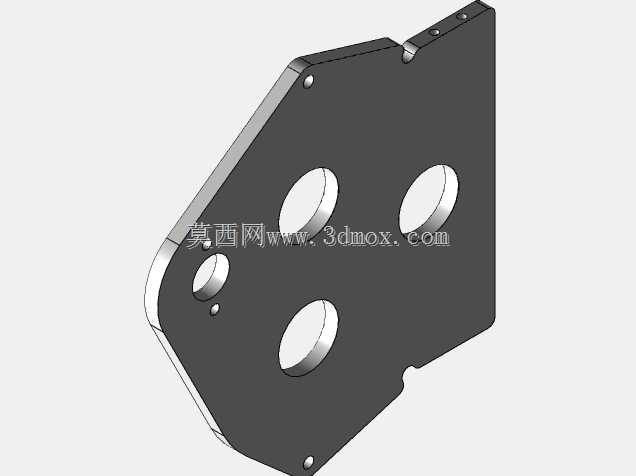

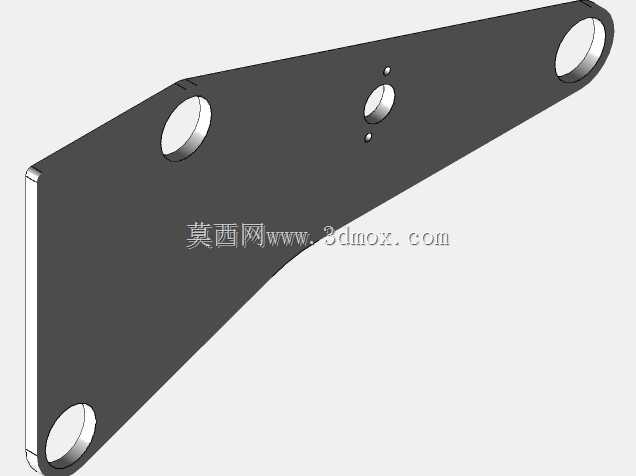

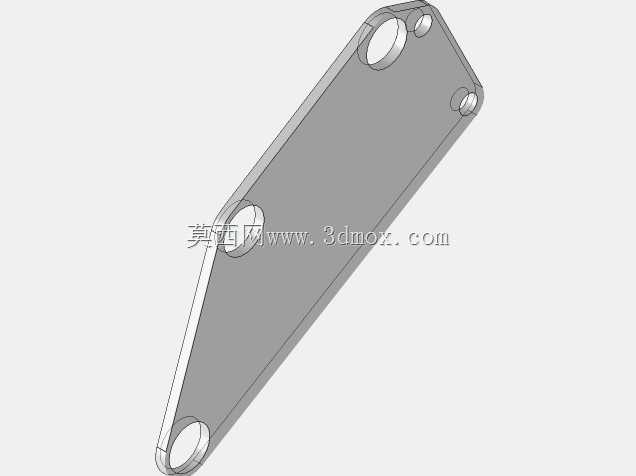

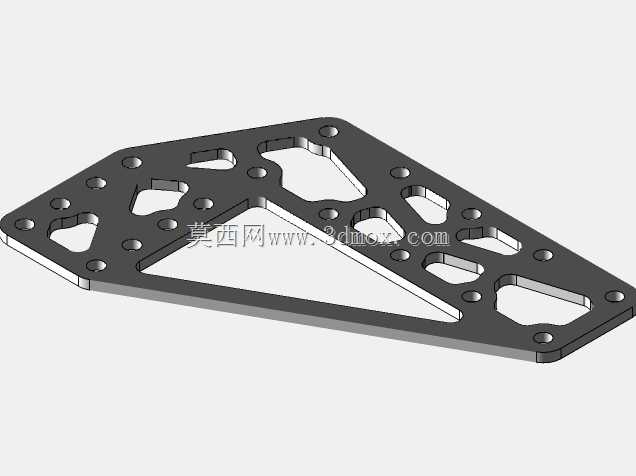

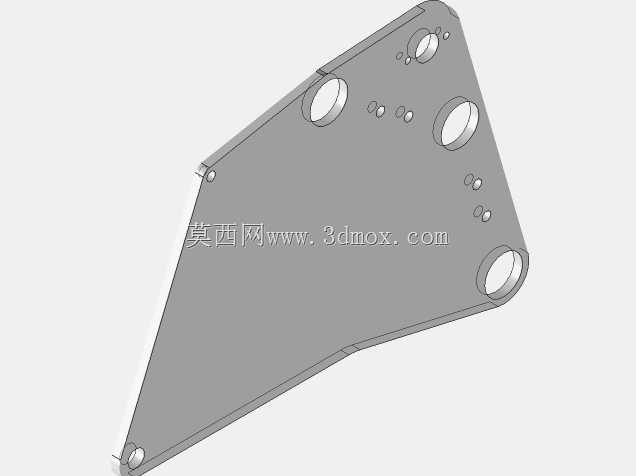

该结构件作为竞技类机器人的核心承载安装板，主要应用于青少年机器人竞赛场景中，承担整机动力组件、执行机构、传感模块的集成安装功能，是机器人整机布局的基准载体。从实际赛事使用场景来看，这类安装板需要在高速移动、频繁碰撞、急停急转的竞技环境下保持结构刚度，避免因冲击变形导致各安装部件的位置精度偏移，影响机器人的动作执行准确性。

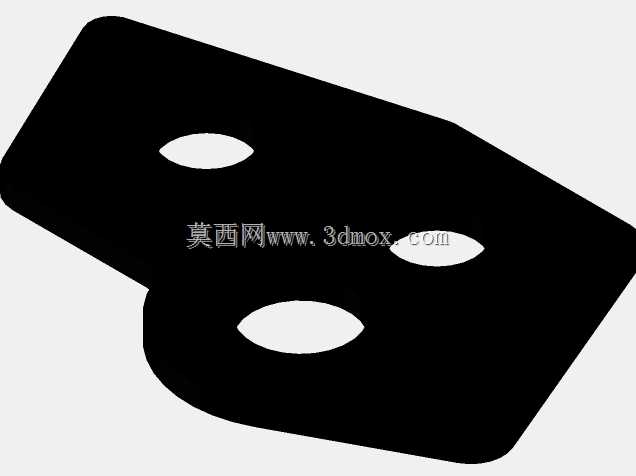

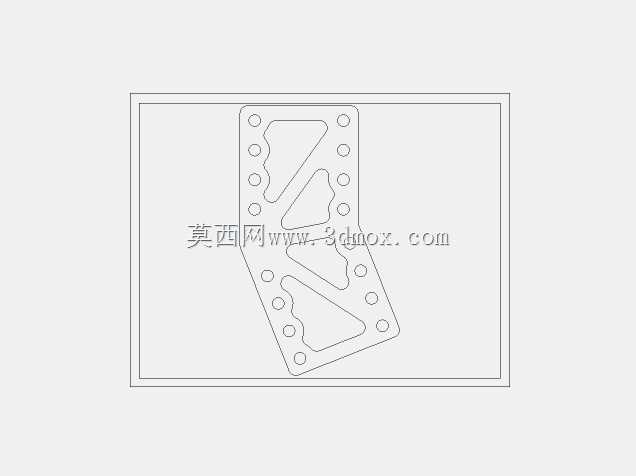

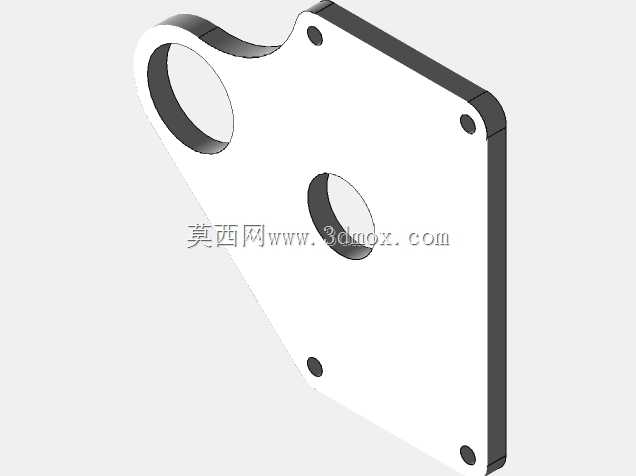

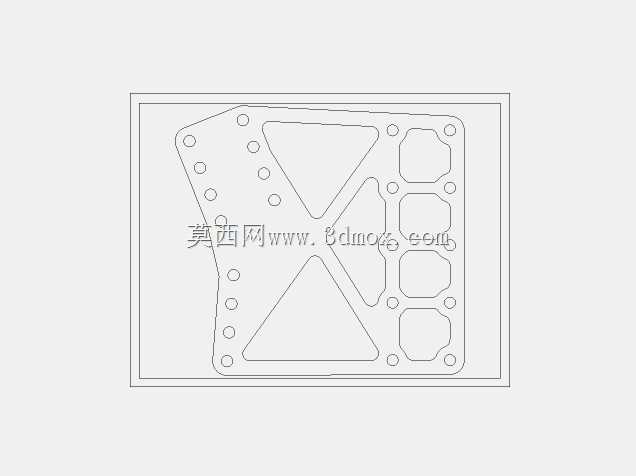

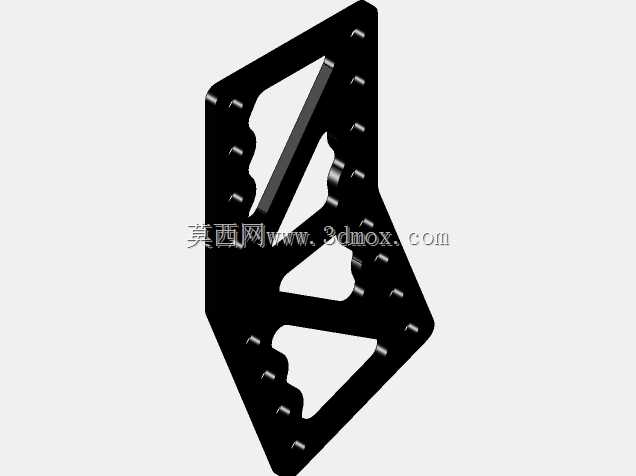

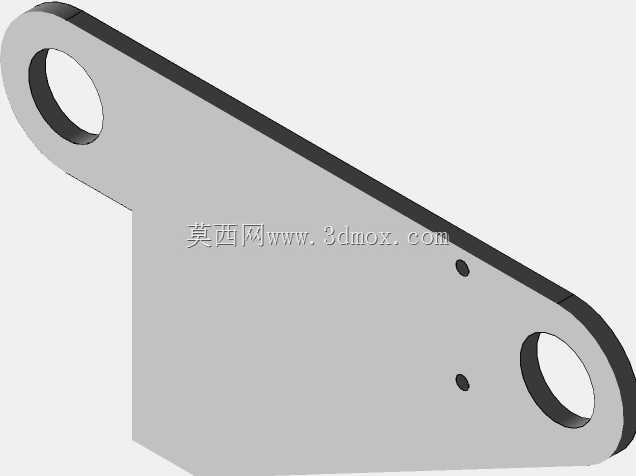

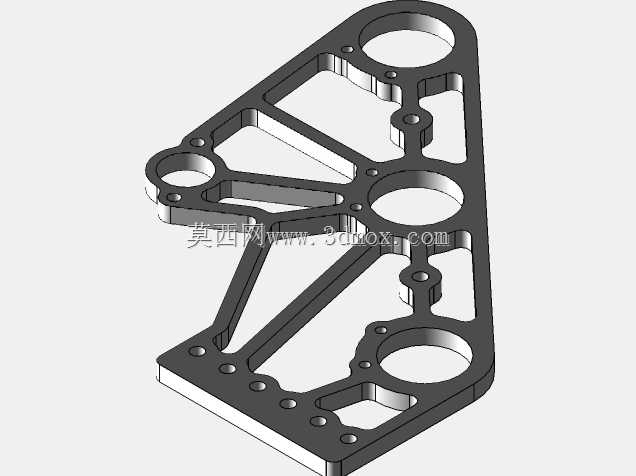

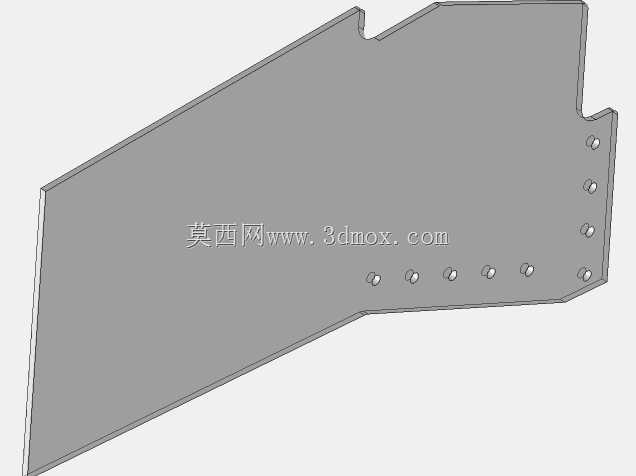

设计层面上，该板件采用不规则多边形轮廓，完全贴合机器人整机的侧部布局边界，没有多余的外伸结构，能够在赛事规则限定的整机尺寸范围内最大化利用内部安装空间。板上分布的多组不同直径通孔，分别对应不同规格的紧固件穿装、轴承座定位、轴类零件过孔以及走线开孔需求，每个孔位的位置公差都经过匹配计算，确保安装后的传动组件同轴度符合设计要求，减少传动过程中的卡滞与磨损。大直径的圆孔主要用于安装回转类支撑部件，为机械臂或者行走轮组的转轴提供安装基准，小直径的成组孔位则用于固定电控模块、气动元件等轻量化部件，孔位的排布避开了内部传动链路的运动路径，防止运行过程中出现结构干涉。

从安装边界来看，板件的边缘做了适配相邻结构件的切边处理，能够和机器人的框架型材、防护外壳精准贴合，拼接后没有突出的棱角，既符合赛事的安全规范要求，也能减少碰撞过程中结构件勾挂赛场道具的概率。板件的厚度选择兼顾了轻量化与结构强度，在保证受力位置不发生形变的前提下尽可能降低自重，为整机配重留出更多调整空间，方便设计人员根据赛事任务需求调整重心位置，提升机器人移动过程中的稳定性。

在功能特性上，该安装板作为整机的侧部基准结构，所有安装面的平面度都满足装配要求，不需要后续额外的配做加工，直接可以用于各组件的预装，能够大幅缩短机器人的装配调试周期。板件上的孔位排布预留了一定的改装冗余空间，方便参赛队伍根据不同的赛事任务快速更换执行组件，不需要重新加工整块安装板，提升了机器人的任务适配能力。针对竞技场景中常见的碰撞受力，板件的受力集中位置做了局部的结构加强设计，通过轮廓的折线过渡分散冲击载荷，避免应力集中导致的板件开裂，延长结构件的使用寿命。

从建模逻辑来看，该结构的建模过程完全遵循从基准到特征的设计流程，首先确定整机布局的安装基准面，再根据各组件的安装位置绘制轮廓草图，通过拉伸生成基础实体后，逐一添加孔位、切边等细节特征，每个特征的参数都和实际选用的标准件参数一一对应，确保模型导出后可以直接用于加工生产，不需要二次调整尺寸。建模过程中同步考虑了加工工艺性，所有孔位的孔径都符合常规刀具的加工规格，没有特殊的异形结构，采用常规的数控铣削设备就可以完成加工，降低了零件的加工成本与制作周期，适配参赛队伍的加工制作条件。
