中空正交轴E4P旋转编码器结构

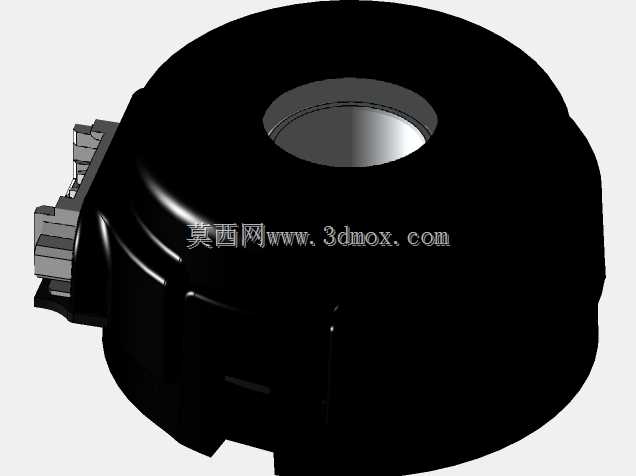

这款中空正交轴旋转编码器，在工业自动化的位置反馈场景里应用十分广泛，不管是协作机器人关节的转角检测、小型自动化模组的位移换算，还是精密转台的角度闭环，都能看到这类结构的身影。不同于实心轴编码器需要额外加装联轴器补偿同轴度误差，这款采用中空通孔设计，轴体可以直接穿过编码器内孔，通过侧面的锁紧结构与被测转轴固定，既缩减了轴向安装空间，也避免了联轴器带来的传动间隙与回差，对安装空间紧凑的关节类结构格外友好。

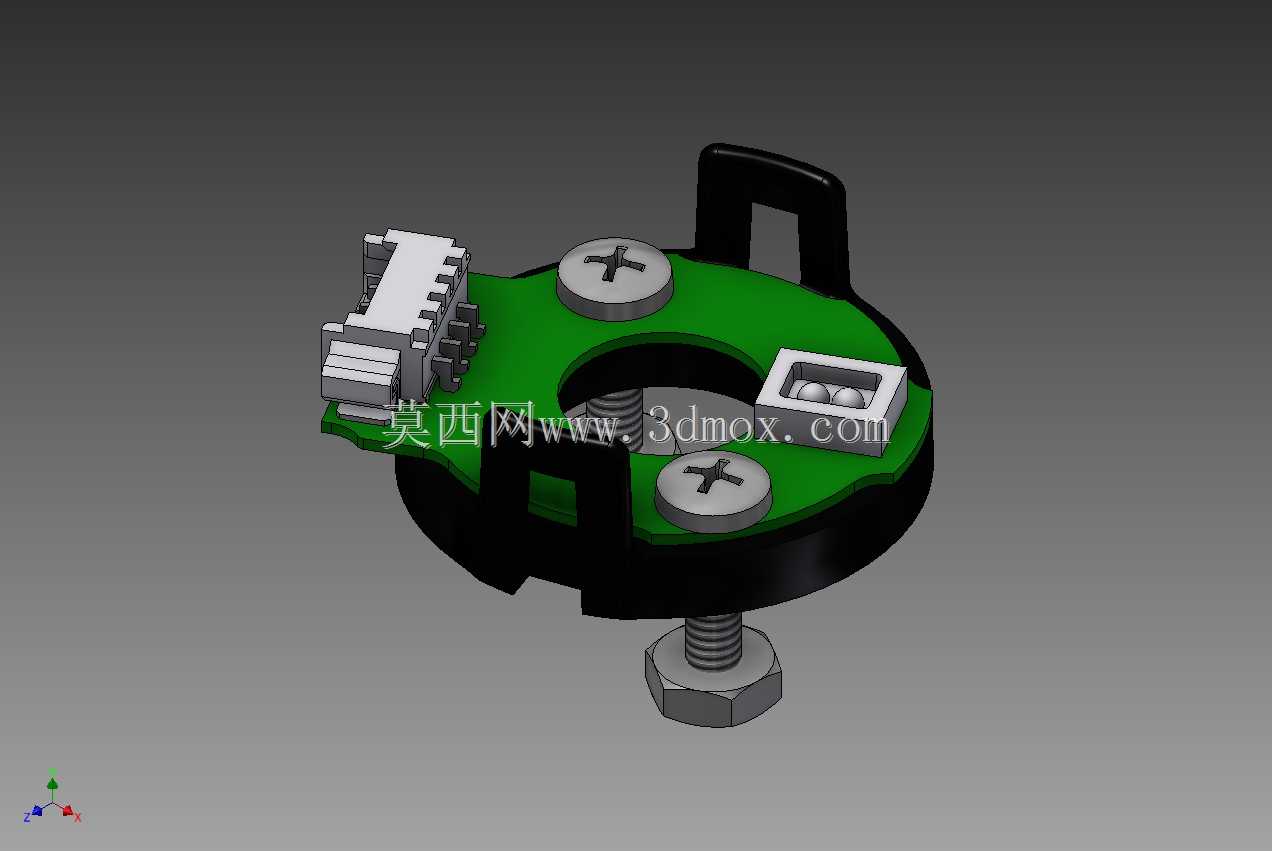

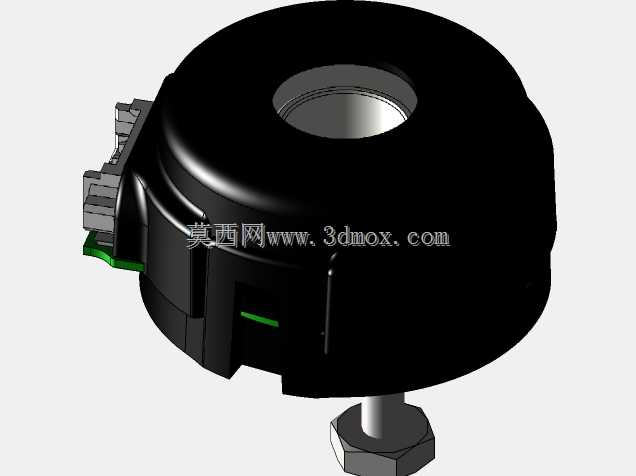

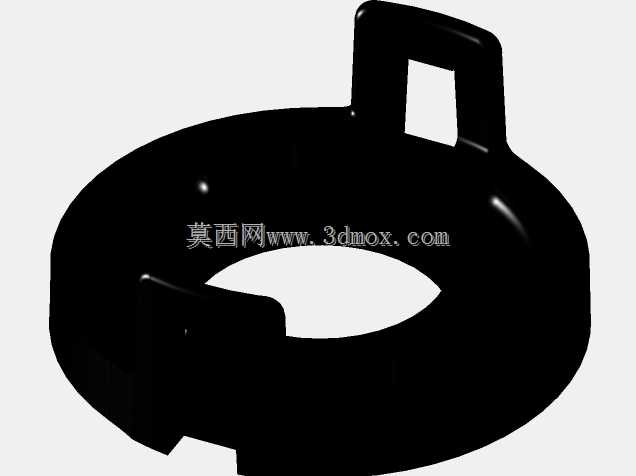

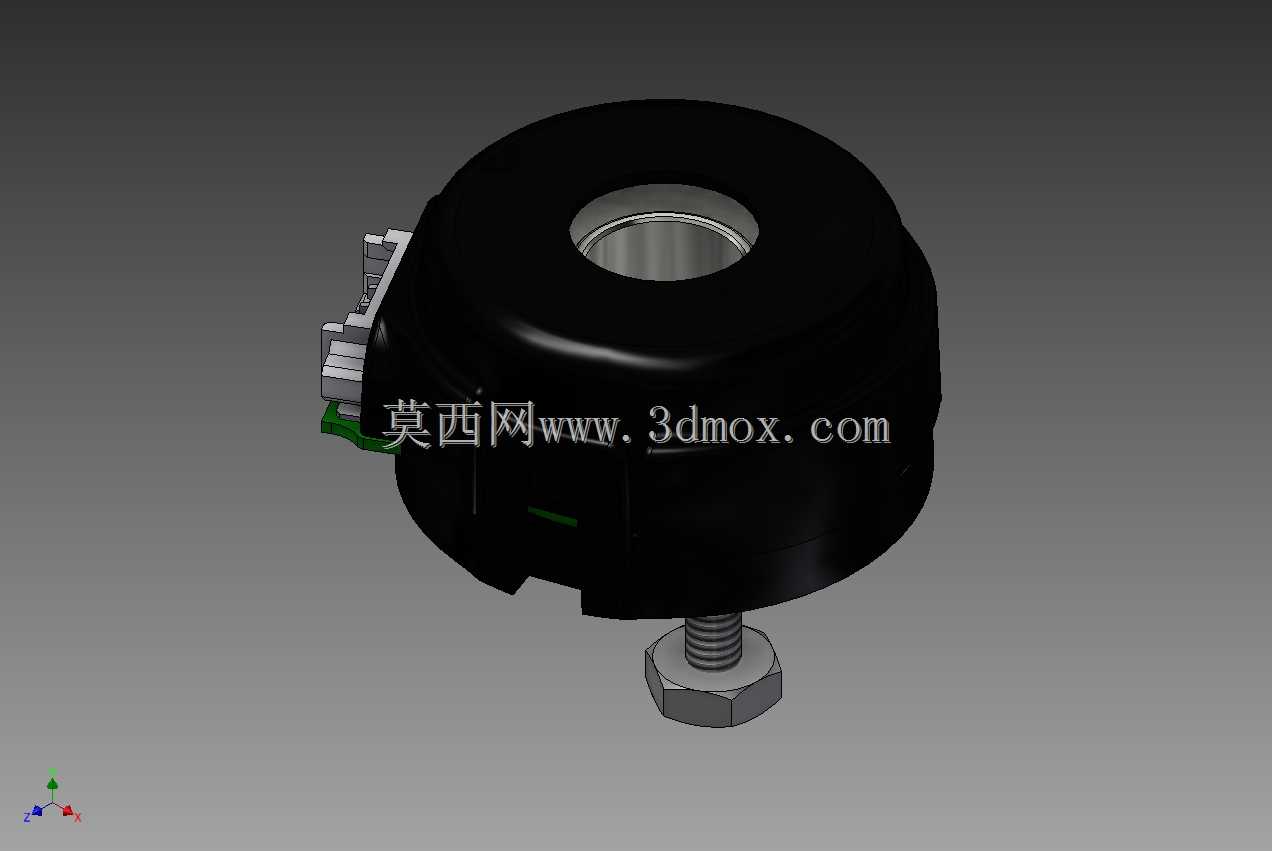

从结构设计来看，整体采用分层堆叠的布局，最上层是带绝缘隔层的码盘固定座，中间层布置光电检测电路板与接插件，下层是黑色工程塑料材质的安装基座，基座侧边预留了三个弹性卡爪与安装固定孔位，既可以通过卡爪快速卡在设备端的预留卡槽里做预固定，也能穿入螺丝完成刚性锁紧，适配两种不同的安装需求。出线端采用卧式贴片接插件，接插件平行于安装基座平面布置，不会额外占用轴向空间，接线后线束可以顺着设备内壁走线，避免运动过程中线束剐蹭磨损。

实际选型使用时，需要重点关注几个安装边界：内孔的配合公差建议选H7级，被测转轴的径向跳动量需要控制在0.02mm以内，否则会蹭到码盘边缘导致检测信号丢脉冲；安装基座的止口尺寸与设备端定位槽的配合间隙不能超过0.1mm，不然会出现整体偏心，导致正交信号的相位差偏离90度，影响计数精度。这款编码器输出的是正交AB相脉冲信号，能够通过两路信号的相位差判断旋转方向，配合控制器的脉冲计数功能，可以实现360度范围内的角度、转速实时检测，不需要额外加装原点开关也能完成相对位置的累计计数。

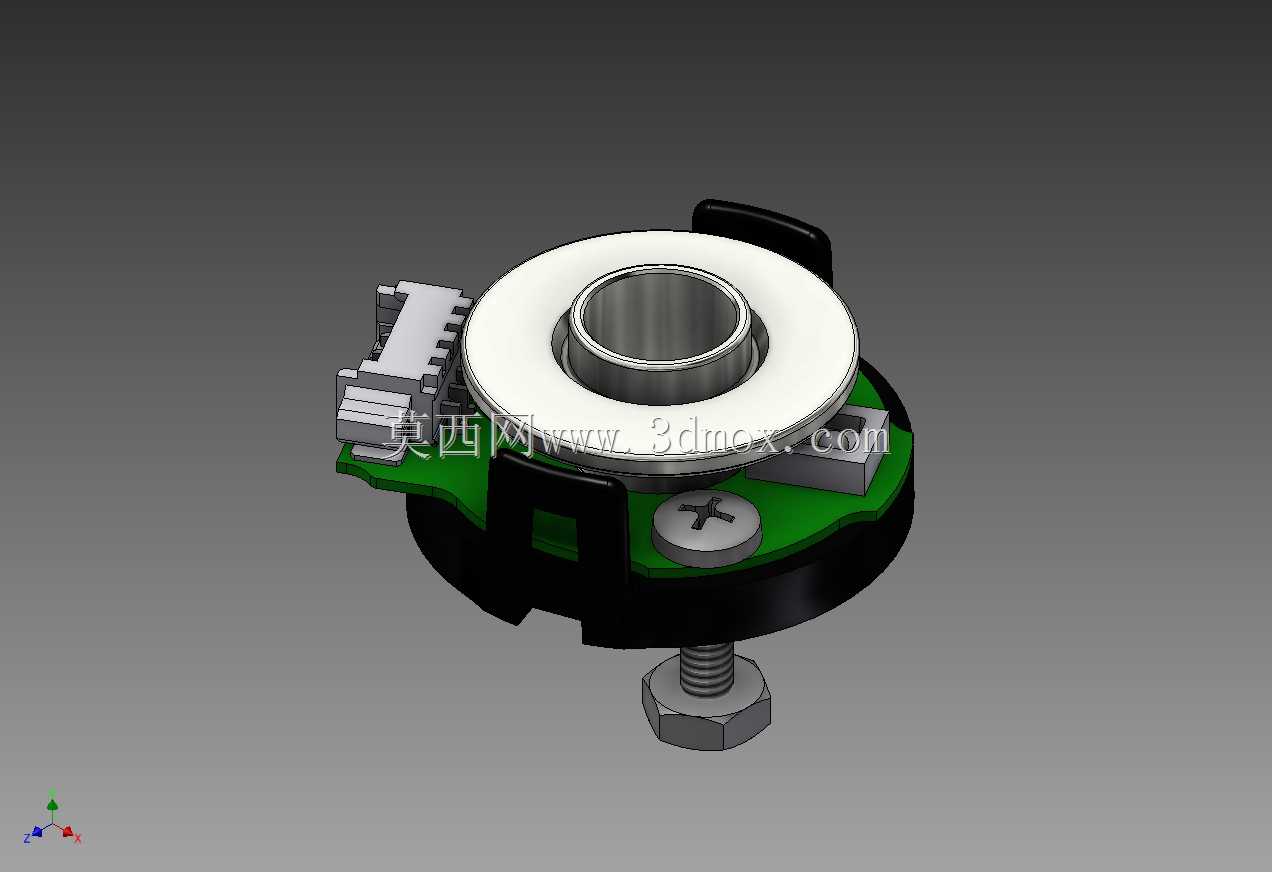

设计建模过程中，需要重点还原码盘与光电收发模块的对位关系，码盘的刻划面与光电元件的间距要控制在1mm以内，同时要预留电路板的固定柱高度，避免焊接元件与码盘产生干涉；基座上的弹性卡爪要做合理的倒斜角处理，安装时可以顺着导向面滑入卡槽，不会出现卡滞；底部的锁紧螺丝采用标准外六角带垫螺丝，建模时要还原螺丝拧紧后的伸出长度，避免螺丝过长顶到设备内部的其他结构件。这类编码器的防护等级一般适配设备内部安装场景，不适合直接暴露在切削液、粉尘浓度过高的工况下，如果要用在恶劣工况，需要额外加装密封防护外壳。
