1/4W弯脚轴向碳膜电阻结构设计

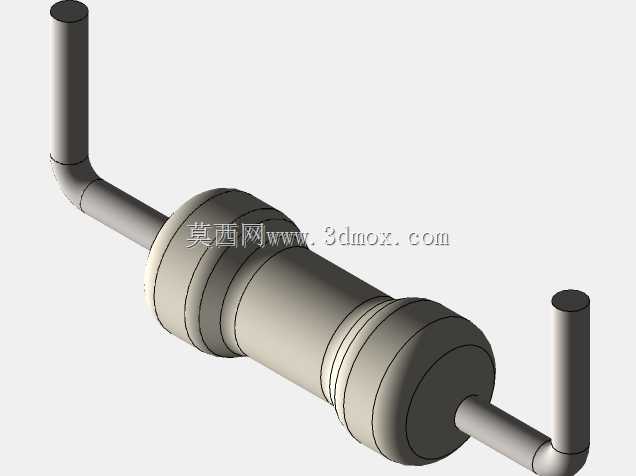

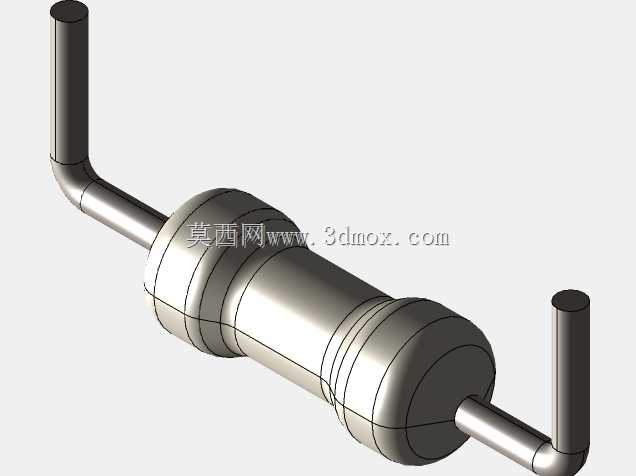

在消费电子、工业控制板卡、小型电源模块的通孔插装工艺场景中，这类1/4W功率等级的弯脚轴向电阻是板级电路最常用的被动限流元件，不同于常规直脚轴向电阻，弯脚结构的设计核心是适配板卡边缘的贴装高度限制，或是跨接在PCB板上不同高度的焊盘点位，减少元件引脚额外弯折工序带来的应力损伤，也能避免元件本体在振动工况下出现引脚脱焊、本体移位的问题。从结构设计逻辑来看，电阻本体采用多层同轴结构，最内层为高纯度氧化铝陶瓷基体，表面沉积碳膜电阻层后通过刻槽调整阻值精度，外层依次包覆环氧树脂密封层、色环标识层与最外层的阻燃绝缘护套，两端的金属端帽采用冷压工艺与陶瓷基体紧密结合，保证引脚与电阻层的接触电阻稳定，不会在长期通流过程中出现接触不良的问题。引脚部分采用镀锡铜包钢材质，弯折处做了圆弧过渡处理，弯折半径控制在引脚直径的2倍以上，避免弯折过程中引脚出现裂纹、镀层脱落的问题，同时引脚的伸出长度做了精准控制，适配2.54mm标准间距的PCB焊盘，过波峰焊时能够保证焊锡爬升高度符合IPC-A-610的焊接标准，不会出现虚焊、锡桥的问题。从安装边界来看，该电阻本体直径约3.2mm，本体长度约9mm，两侧引脚弯折后的垂直段长度约6mm，水平段长度可根据实际板卡布局做小幅调整，安装后本体距离PCB板面的高度约3mm，不会与周边的贴片电容、直插二极管等低矮元件产生空间干涉，在布局时仅需要在焊盘周边预留1mm的安全间距即可满足安规要求。在实际电路应用中，这类电阻主要承担限流、分压、上拉下拉的功能，1/4W的额定功率能够满足绝大多数小信号电路的功耗需求，工作环境温度覆盖-55℃到125℃的工业级温度范围，在长期额定负载下的阻值漂移率控制在1%以内，能够保证电路参数的长期稳定性。建模过程中对电阻本体的多层同轴结构做了等比例还原，引脚的弯折弧度、端帽与本体的配合间隙都按照实际量产零件的公差做了设定，可直接用于PCB板的3D布局干涉检查，也能用于电子装联工艺的仿真验证，帮助结构工程师在设计阶段提前发现元件布局冲突、引脚长度不匹配的问题，减少打样阶段的改板次数。
