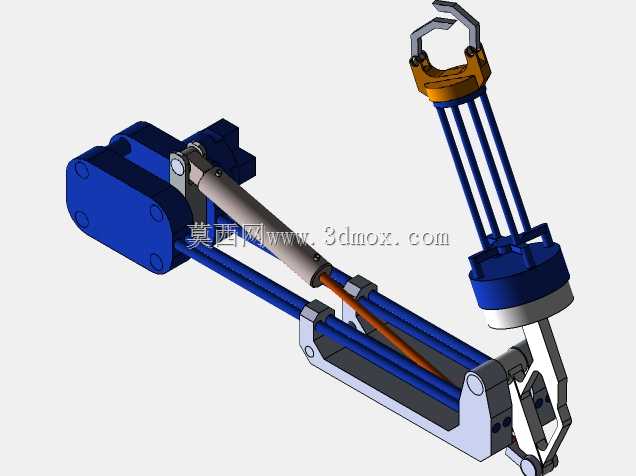

平行连杆式夹持作业机械臂结构设计

该款机械臂结构主要面向重载搬运、工位上下料、重型工件夹持转运场景设计，常见于重工制造车间的毛坯件周转、焊接工位工件夹持固定、重型零部件装配辅助等作业环节，可适配大重量、大尺寸工件的位姿调整需求，替代人工完成高负载、重复度高的夹持搬运动作，降低一线作业人员的劳动强度，同时提升重载作业过程中的动作稳定性与定位一致性。从结构设计逻辑来看，整体采用平行四边形连杆传动架构，搭配内置的线性驱动元件实现臂体的俯仰与伸缩动作，驱动端的动力通过连杆组同步传递至末端执行器，可保证末端夹持器在臂体动作全程始终保持水平姿态，无需额外增加姿态补偿驱动结构，既简化了整体控制逻辑，也减少了关节处的传动间隙累积，提升重载工况下的末端定位精度。臂体主体采用框架式镂空结构设计，在保证整体结构刚性、满足重载抗弯抗扭需求的前提下，尽可能降低臂体自身重量，减少驱动端的无效负载，提升动作响应速度。末端配置的平行爪式夹持器采用多导杆同步传动结构，夹持动作同步性好，夹持力分布均匀，可适配不同外形轮廓的重型工件，夹持接触面可根据实际作业需求更换防滑、防刮伤衬垫，避免工件表面夹损。安装边界方面，臂体基座端设置有标准化的安装法兰孔位，可直接固定在设备机架、移动龙门架或者固定安装座上，安装时需预留臂体全行程伸缩、俯仰的动作空间，避免与周边设备、工装产生运动干涉；臂体的运动行程覆盖水平方向一定范围内的作业半径，垂直方向可满足不同高度工位的作业需求，关节处的铰接位置均配置有自润滑轴承，可长期承受重载交变载荷，减少日常维护频次。在结构细节处理上，驱动元件的布置内嵌于臂体框架内部，可避免车间内的焊渣、切削碎屑、粉尘等杂质对驱动部件造成损伤，延长设备整体使用寿命；各连杆的铰接点均做了密封防护设计，适配重工车间多粉尘、多油污的复杂作业环境。
