带压杆长脚型微动开关三维结构设计

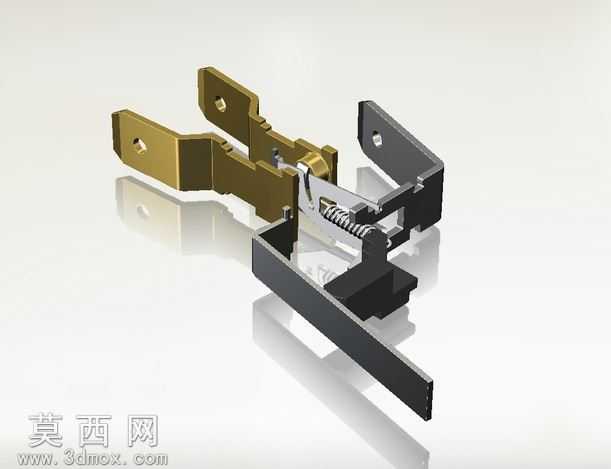

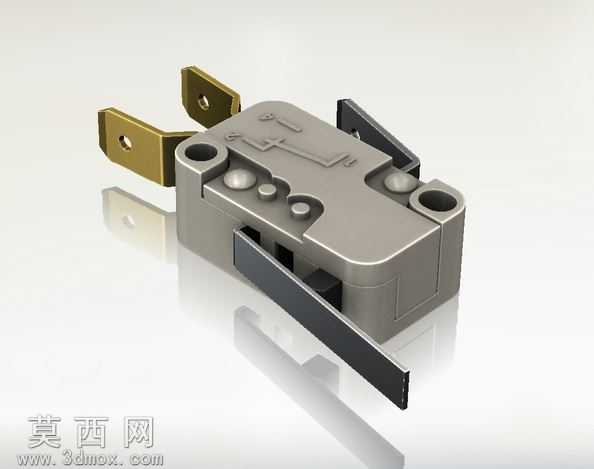

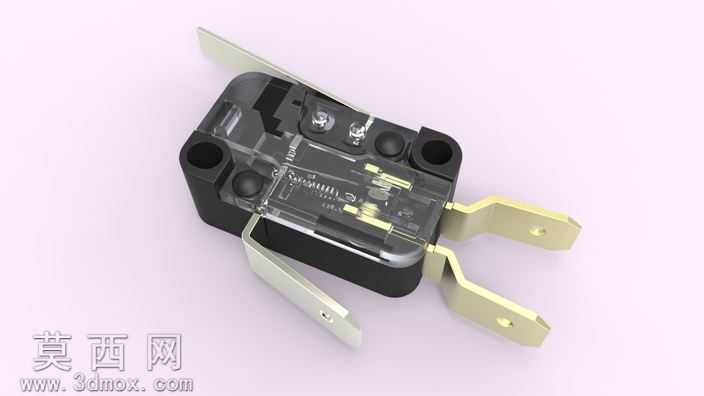

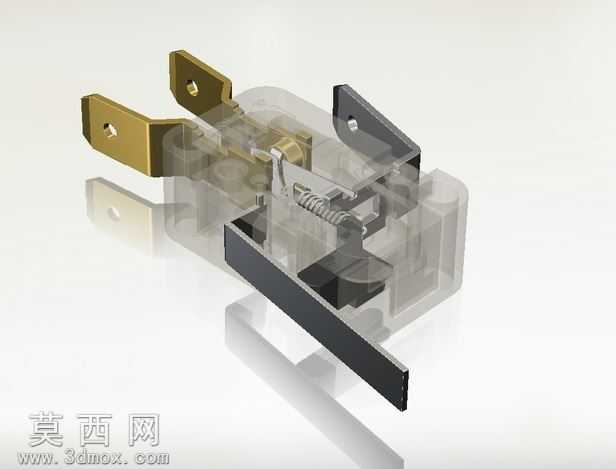

本作品为带压杆长引脚型微动开关的三维参数化模型，建模阶段严格遵循微动开关实际生产的尺寸公差规范，以SolidWorks为核心建模工具，采用自底向上的装配建模思路完成整体搭建。首先构建开关的绝缘基座主体，通过拉伸、切除、拔模等基础特征还原基座的安装孔位、触点容纳腔、引脚定位槽等结构，基座边缘的圆角、卡扣卡槽细节均按照实物1:1还原，保证装配时各部件的配合精度符合实际装配要求。其次完成内部导电触点、弹性簧片的建模，通过薄壁特征、弯曲特征还原簧片的弹性形变结构，触点的凸台结构、接触端面的弧度均做了精细化处理，还原微动开关瞬动通断的结构原理。外部的驱动压杆采用钣金特征与实体特征结合的方式建模，还原压杆的转轴配合结构、按压触发端的平面结构，压杆与基座的转轴配合间隙按照实际装配公差设置，可模拟压杆按压转动的动作过程。两个导电引脚采用拉伸结合倒角特征制作，还原引脚的接线孔位、插接导向斜面，引脚与基座的嵌合结构做了细节还原，体现注塑嵌装的工艺特点。渲染阶段采用KeyShot完成材质与场景搭建，基座部分采用哑光灰色阻燃工程塑料材质，调整材质的粗糙度、漫反射参数还原塑料壳体的磨砂质感；导电引脚采用黄铜金属材质，添加轻微的做旧质感还原五金冲压件的真实金属光泽；压杆采用黑色冷轧钢板材质，调整金属反射参数还原钣金件的哑光金属质感；内部触点采用银合金材质，添加高反射参数体现导电部件的金属特性。场景搭建采用纯白柔光背景，添加底部反射平面模拟产品展示台效果，通过三点布光调整光影层次，突出开关的结构轮廓与部件材质差异，整体渲染效果清晰展现各部件的装配关系与外形特征。模型完整还原了微动开关的外部安装结构、内部触发机构、导电连接结构，可用于电器产品的装配干涉检查、产品展示动画制作、低压电器结构教学演示等场景，各部件均为可编辑参数化特征，可根据不同型号的微动开关尺寸参数快速调整修改，适配不同的设计使用需求。
