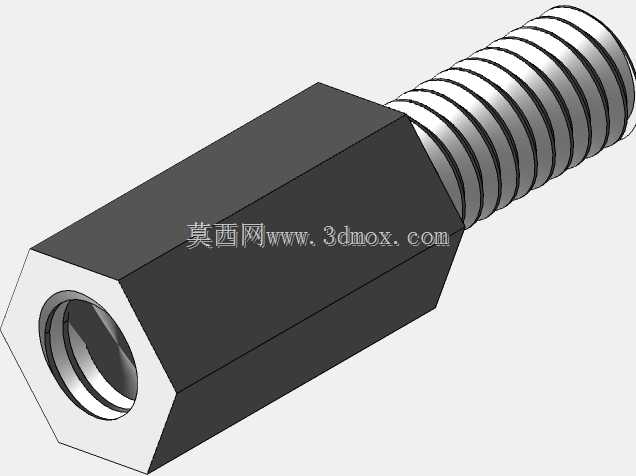

M3规格单头六角外螺纹间隔衬套

这类六角单头螺纹衬套在电子设备装配、小型自动化模组搭建、仪器仪表内部结构固定场景中应用十分广泛，核心作用是在两块平行安装的板件之间形成稳定的支撑间隔，同时通过两端的螺纹结构实现无额外螺母的快速锁紧，相比普通光轴间隔柱，它不需要额外的紧固件配合，能大幅缩减装配工序的耗时，在空间紧凑的安装位里优势尤其明显。从结构设计来看，主体采用六角棱柱外形，并非随意选择的造型——六角面刚好适配标准开口扳手的卡位，安装拧紧时可以直接施加扭矩，不会出现圆柱型衬套拧紧时打滑、无法锁止到位的问题，六角的对边尺寸按照标准M3螺纹配套的紧固件尺寸设定，和常规M3螺母的扳手尺寸通用，现场装配不需要准备特殊工具，普通的5.5mm开口扳手就能完成操作。外螺纹段长度设定为6mm，这个长度是经过实际装配验证的，适配厚度在2mm到5mm之间的安装板，螺纹拧入对应安装板的螺纹孔后，露出的2-3牙螺纹可以配合平垫实现防松，不会因为板件公差导致螺纹啮合长度不足，也不会因为螺纹过长顶到板件另一侧的元器件。内螺纹端为标准M3螺纹，深度覆盖整个六角主体段，另一侧的安装板可以直接用M3螺丝从外侧拧入衬套内部，不需要在板件上加工螺纹孔，对于薄板材、亚克力板、PCB板这类无法加工有效螺纹的基材来说，这种结构能大幅降低板材的加工要求，同时保证连接强度。整体长度为8mm，对应的安装间隔高度就是8mm，这个尺寸属于小间距支撑的常用规格，在PCB板堆叠安装、传感器安装位垫高、小型钣金机箱内部层板固定场景中使用率很高，安装时需要注意边界尺寸：六角主体的外接圆直径小于10mm，所以安装位周边只需要预留直径10mm的操作空间即可，不需要额外留出扳手转动的大空间，因为拧紧时只需要卡住六角面固定衬套，再拧另一侧的螺丝即可，操作空间要求极低。设计时还考虑了螺纹的同轴度要求，内外螺纹的同轴度公差控制在0.1mm以内，安装后两块板件的平行度可以得到有效保证，不会出现衬套歪斜导致板件受力不均、长期使用后变形的问题，材质一般选用不锈钢或者碳钢镀锌，兼顾强度和防锈能力，在普通工业环境下长期使用不会出现锈蚀卡死的情况，适合各类通用工业装配场景使用。
