四位红色七段数码显示器件结构设计

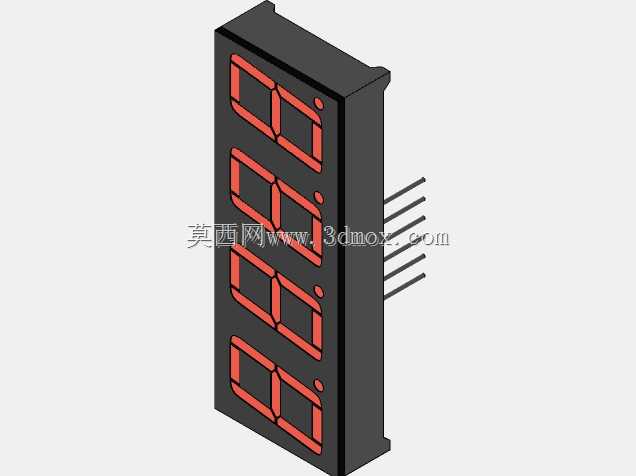

做小型测控设备面板选型的时候，经常会碰到需要低成本直读数值显示的场景，比如温控器面板、小型计数装置、简易电压电流显示单元，这类场景不需要复杂的彩屏交互，用直插式的四位七段数码显示器件就能满足需求，可靠性高、驱动逻辑简单，成本也能压到很低。这次建模的这款四位红色七段显示件，就是针对这类直装PCB的场景做的结构还原，建模的时候首先考虑的是实际安装的边界约束，器件本体采用黑色阻燃塑封外壳，显示面做了轻微的内凹处理，避免装配过程中剐蹭到红色发光段的表面，影响显示均匀度。四个显示位沿长度方向等距排布，每个显示位的七段发光段边缘做了微小的倒角，既还原了实际器件的注塑工艺特征，也能避免段边缘漏光导致的显示串扰，每个显示位右下角集成了独立的小数点显示段，可根据数值显示需求单独点亮，适配小数位读数、状态标识等不同的显示需求。器件侧面伸出的直插引脚按照标准2.54mm间距排布，引脚长度预留了常规波峰焊的吃锡余量，建模时还原了引脚的轻微拔模斜度，和实际生产中引脚冲压成型的特征一致，方便设计PCB封装的时候直接匹配引脚位置，不用反复调整孔位坐标。从安装适配的角度看，这款显示件的整体厚度控制在常规直插器件的范围内，显示面到引脚末端的尺寸符合面板安装的间隙要求，装配时可以直接卡在面板的预留开孔内，外壳两侧的微小凸台刚好卡在开孔边缘，不用额外打胶固定就能实现初步定位，后续焊接完成后不会出现松动偏移的问题。红色发光段的发光波长属于人眼敏感度较高的区间，在普通室内光照环境下不需要额外加遮光罩就能清晰读取数值，哪怕是设备旁有一定的环境光干扰，显示的数字轮廓也足够清晰，不会出现发虚看不清的情况。建模过程中特意核对了塑封外壳的分型线位置，把实际注塑生产中留下的合模线特征做了还原，引脚和塑封本体结合的位置做了密封凸台的结构，避免焊接时助焊剂渗入器件内部影响发光可靠性。每个七段的分隔槽深度也按照实际器件的尺寸做了还原，保证相邻段之间的遮光效果，点亮的时候不会出现相邻段串光导致的数字缺段、错显问题。这类显示器件在做结构设计的时候，很容易忽略显示面和面板的贴合间隙，建模时特意把显示面的平面度做了约束，保证装配后显示面和面板透明视窗的间隙均匀，不会出现局部漏光、积灰的问题，长期使用也不会因为间隙不均导致显示效果打折扣。
