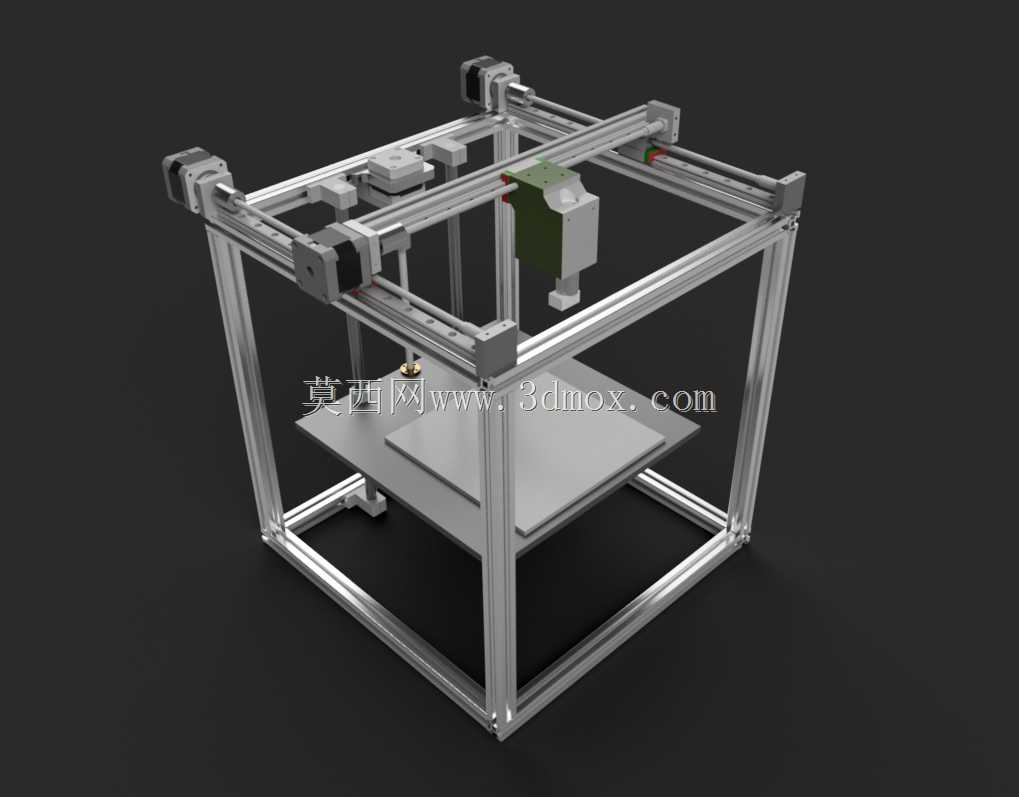

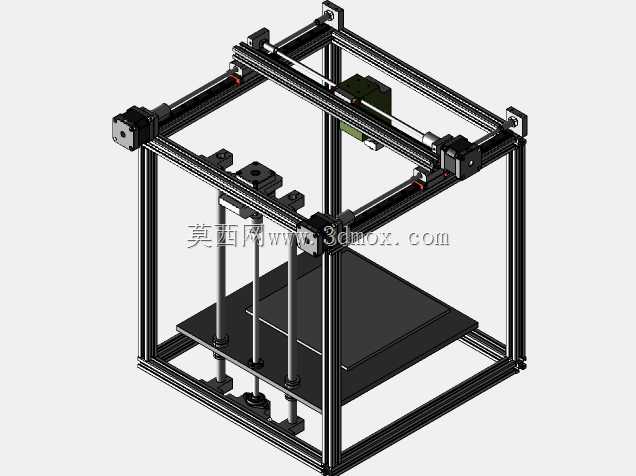

2020铝型材搭建简化款FDM结构样机

这款简化结构的FDM成型设备，核心框架采用20×20规格工业铝型材搭建，这类铝型材的槽口通用度高，配套的角码、滑块螺母等紧固件采购成本低，组装时不需要复杂的焊接工序，仅用内六角扳手即可完成主体框架的拼接，对于小批量试制、个人DIY改装、教学演示场景的适配性极强。从实际使用场景来看，这类简化结构的设备既可以作为变形模拟、结构验证的原理样机，也能通过替换部分零件满足小尺寸定制件的熔融沉积成型需求，在创客空间、职业院校机械实训课堂、小型产品设计工作室的使用频率很高，不需要复杂的调平流程就能完成基础的PLA、PETG等耗材的成型作业。

设计过程中特意预留了充足的改装冗余，没有对部分非核心机械零件做固化设计，使用者可以根据自身的加工条件、手头现有零件灵活调整传动方案，比如默认预留的同步带安装位可以直接替换为T型丝杆传动结构，不需要重新打孔修改铝型材框架的安装孔位，X、Y轴的直线导轨安装槽也预留了通用尺寸，既可以搭配低成本的光轴直线轴承，也能升级高精度的线性导轨，适配不同的精度需求与预算区间。设备的Z轴导向结构直接依托铝型材的安装面布置，有效压缩了整机的外形尺寸，安装边界控制在桌面级设备的常规范围内，不需要额外定制专用工作台，普通的木质、钢制桌面即可承载，整机重心落在框架底部的铝型材围合区域，高速运动时的晃动量控制在合理范围内，不会因为机架刚性不足导致成型件出现层纹偏移的问题。

打印平台采用浮动式安装设计，预留了弹簧调平的安装位，平台的加热模块安装空间也做了预留，使用者可以根据需要加装加热床满足ABS等耗材的打印需求，挤出机的安装位兼容近程、远程两种送料方案，对应的走线槽也沿着铝型材槽口布置，不会出现线缆干涉运动轴的问题。框架顶部的型材预留了耗材架的安装孔位，可以直接挂载1kg规格的标准耗材卷，不需要额外放置外置耗材架，进一步缩小了设备的占用空间。这类简化结构的设计思路核心是降低搭建门槛，把非核心的结构零件做模块化留白，让不同需求的使用者都能在基础框架上做适配性修改，不管是用来做结构原理教学的演示样机，还是改装成专用的小型点胶、激光雕刻载体，都不需要对主体框架做破坏性修改，铝型材的可重复拆装特性也让设备的后期维护、零件替换成本远低于钣金焊接框架的同类设备。
