气动驱动三通气动球阀结构设计

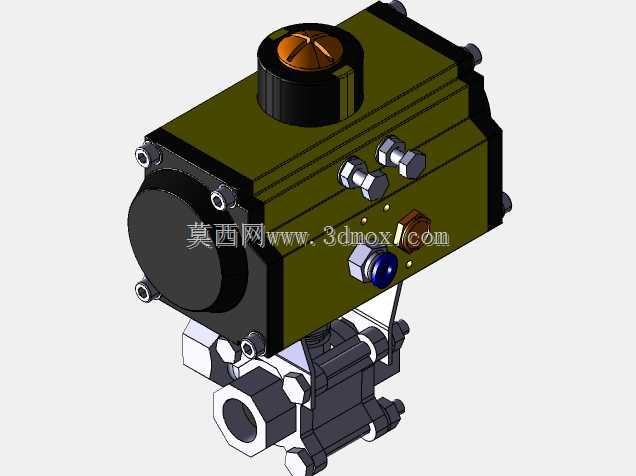

　　这款气动三通阀的结构设计，核心围绕工业流体管路的换向、分流与合流工况展开，在化工流体输送、水处理管路切换、轻工生产物料配比、压缩空气管网分配等场景中，这类带一体式气动执行器的三通阀是管路系统的核心控制元件，无需额外搭建执行机构安装支架，出厂前已完成执行器与阀体的同轴度校准，能直接适配常规工业气动控制系统的气源压力范围。从结构设计逻辑来看，气动执行器采用活塞式角行程驱动结构，顶部设置的阀位指示盖可直观反馈阀芯的旋转位置，现场巡检人员无需拆解设备就能判断阀门当前的通断状态，执行器侧面预留的气源接口采用标准管螺纹规格，可直接对接常规气动管路的快插接头或硬管连接，执行器壳体的加强筋布局兼顾了壳体刚性与整体重量控制，

　　避免执行器自重对阀体连接部位造成额外的弯矩载荷。阀体部分采用三通内螺纹连接结构，三个通路口径保持一致，流道设计为等径圆弧过渡结构，能最大程度降低流体经过阀体时的压损，避免介质在流道拐角处形成滞留区，对于含有微小固体颗粒的流体介质，也能减少颗粒沉积卡涩阀芯的概率。阀芯采用浮动式球芯结构，密封件采用适配多类介质的耐磨密封材质，执行器输出的扭矩直接传递至阀杆，阀杆与执行器输出轴采用扁方配合连接，消除了键连接的传动间隙，保证阀门换向动作的响应速度与位置精度。从安装边界来看，整体结构的轴向与径向尺寸充分考虑了工业现场的紧凑安装需求，阀体底部无需额外支撑结构，可直接通过三个通路口的螺纹与管路完成连接，

　　执行器顶部的手动操作结构可在气源故障时完成应急手动换向，避免管路系统因动力中断出现失控风险。设计过程中对执行器与阀体的连接法兰做了同轴度公差约束，保证阀杆旋转过程中不会出现偏磨，延长密封件的使用寿命，执行器壳体上的紧固件布局均匀，可保证壳体结合面的密封压力一致，避免外界粉尘、水汽进入执行器内部影响活塞与密封件的使用寿命。在实际选型应用中，这类一体式气动三通阀可替代传统的两台两通阀组合方案，减少管路连接节点的泄漏风险，同时缩小管路控制单元的整体安装空间，降低管路系统的整体搭建成本，阀杆部位的多重密封结构可有效防止管路内介质沿阀杆向外泄漏，满足工业现场的环保与安全运行要求。
