MG966R舵机配套标准连接摆臂结构

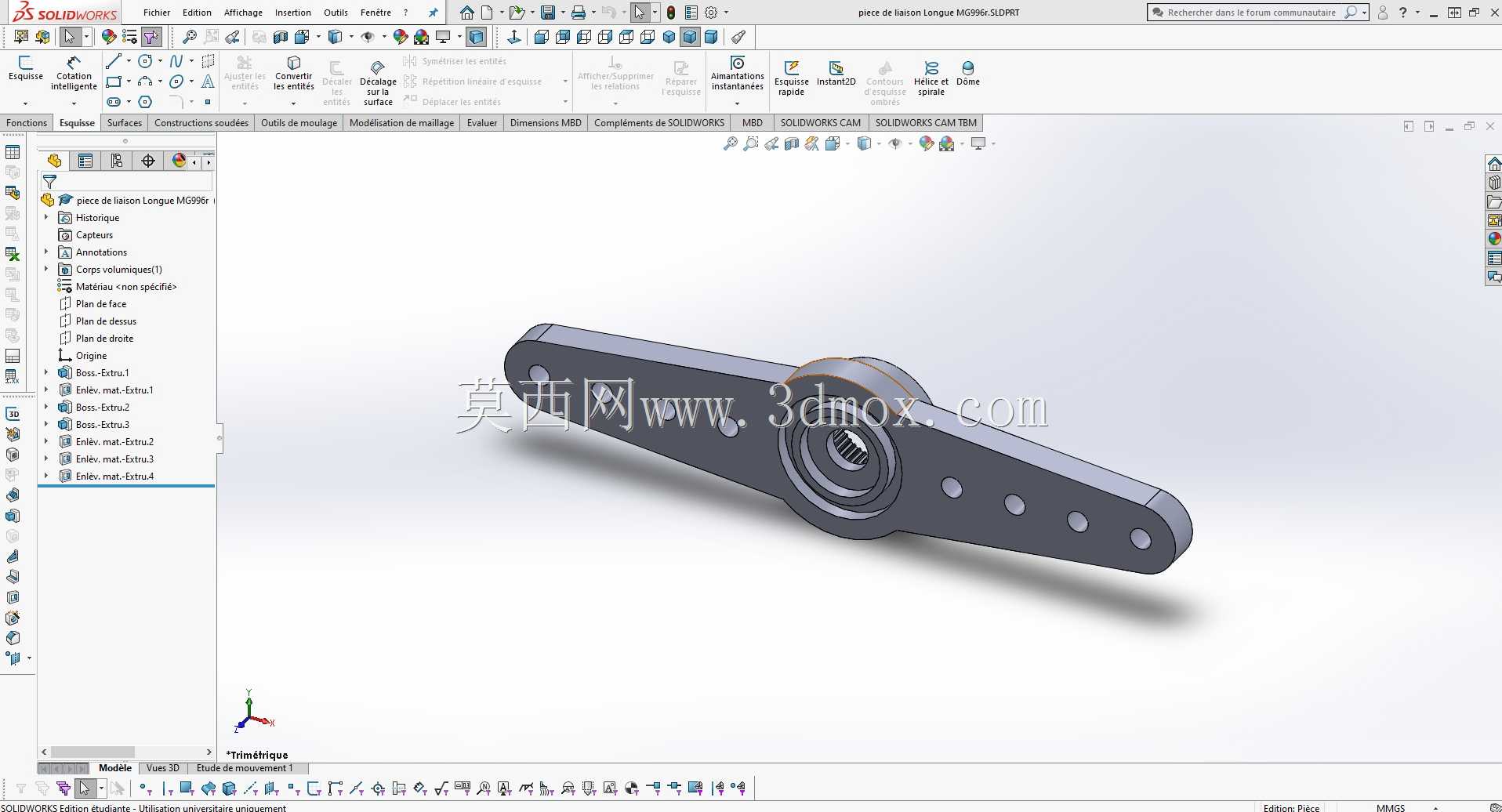

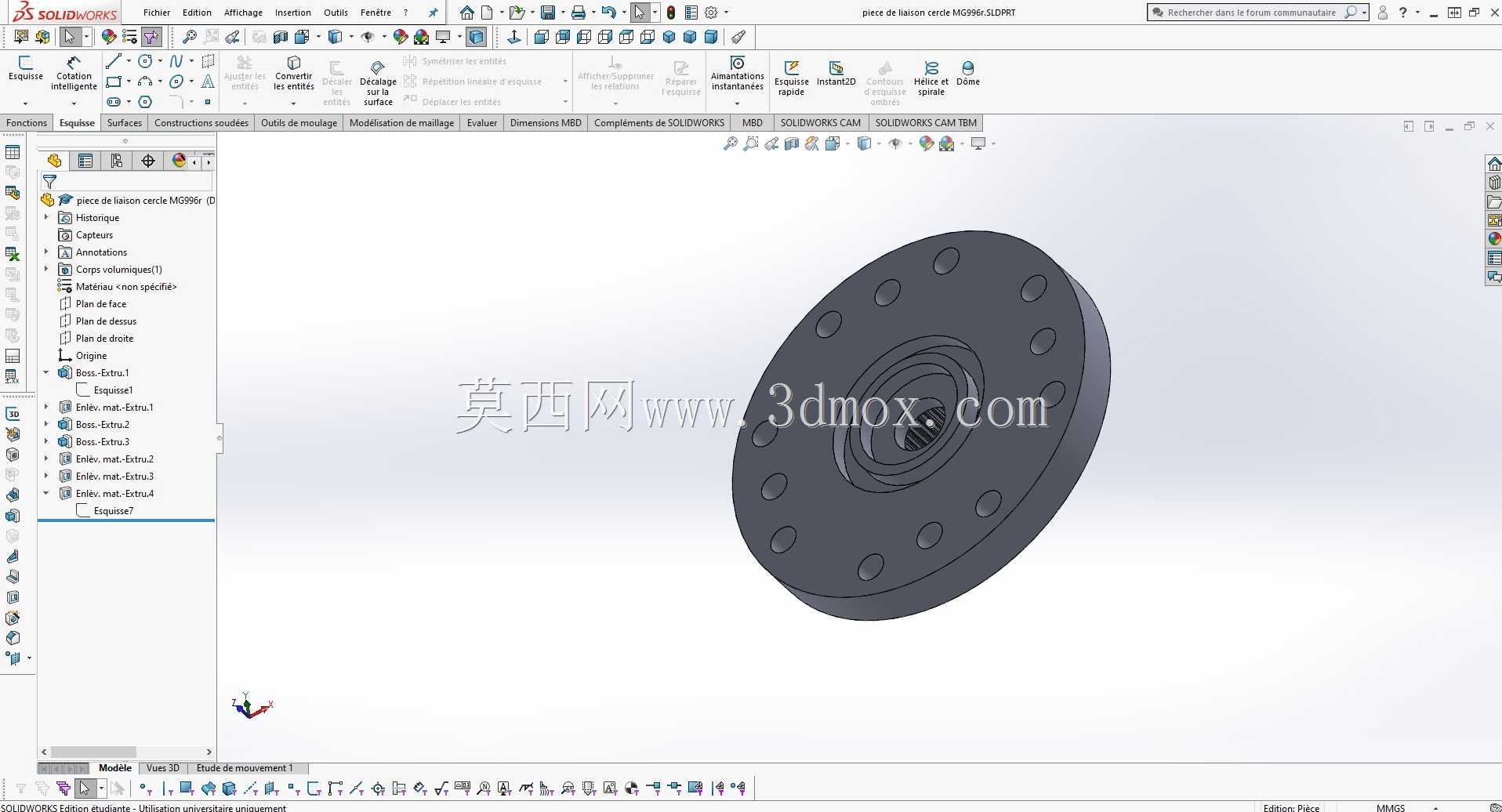

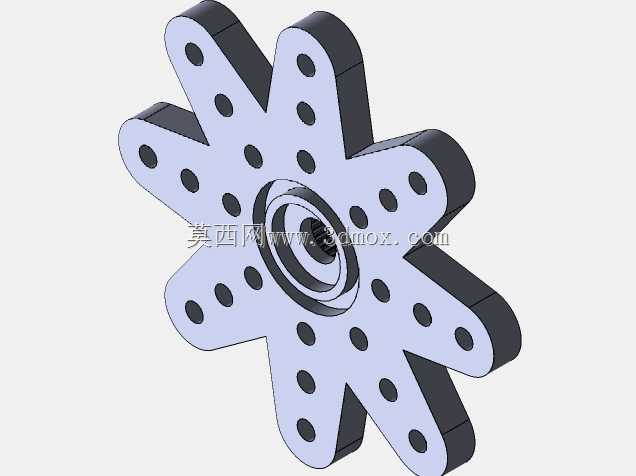

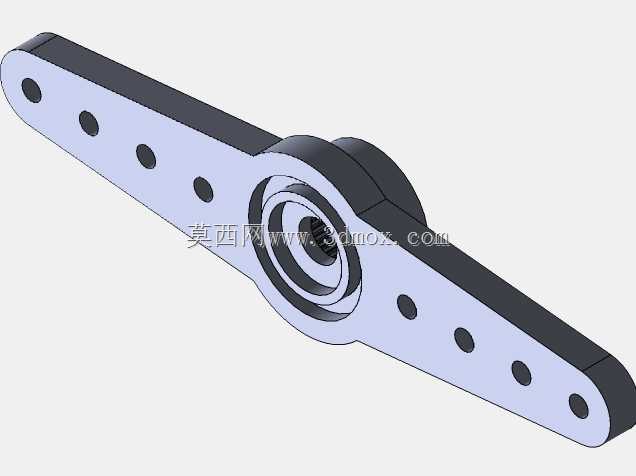

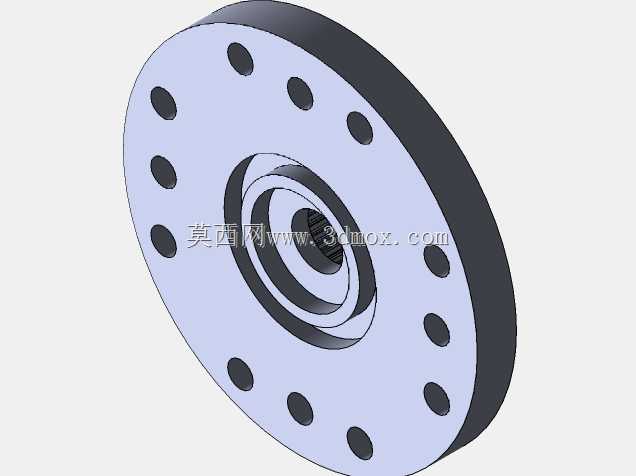

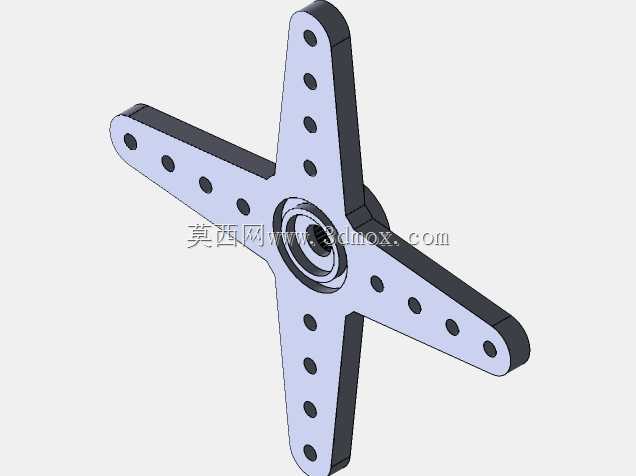

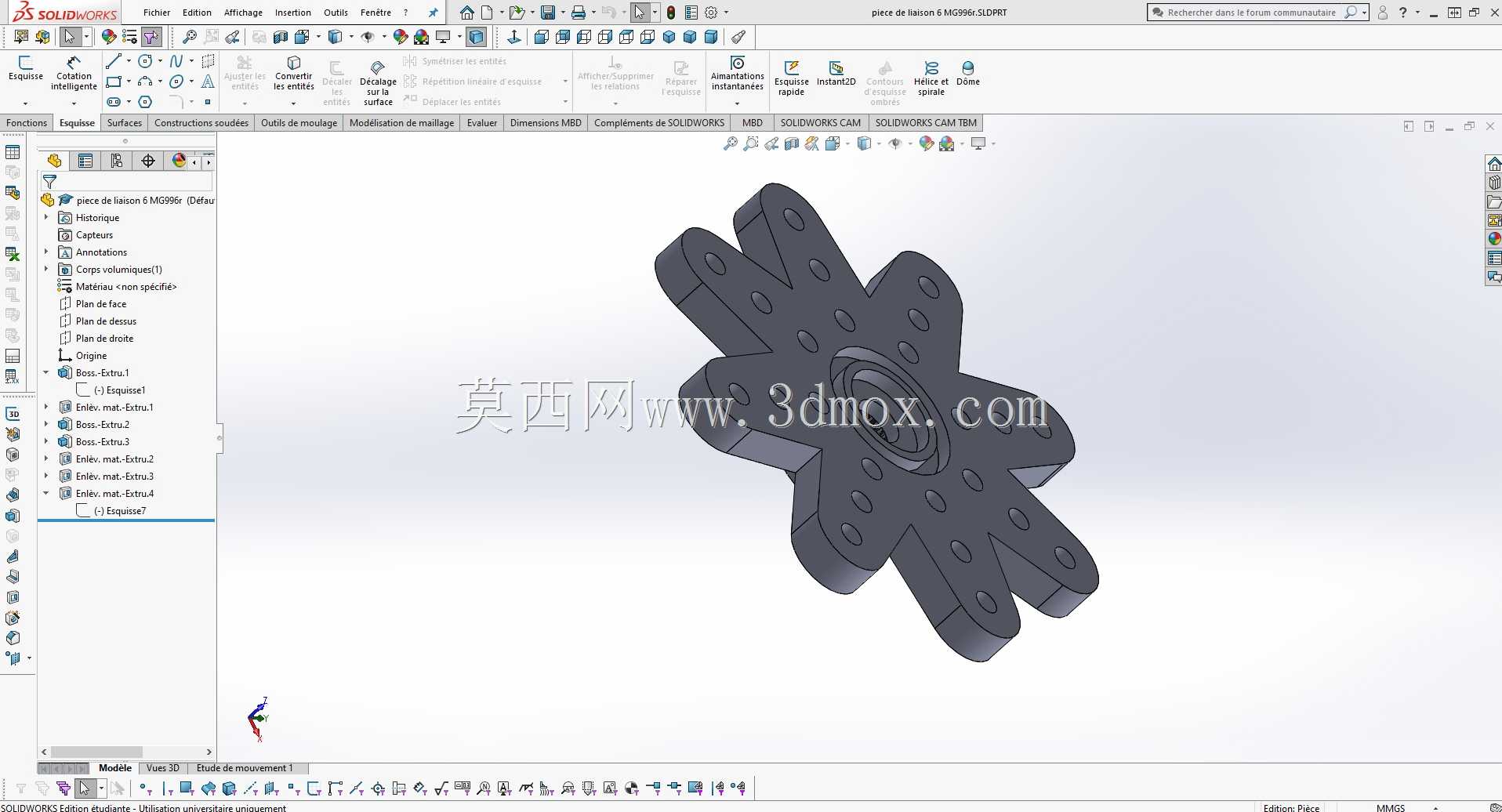

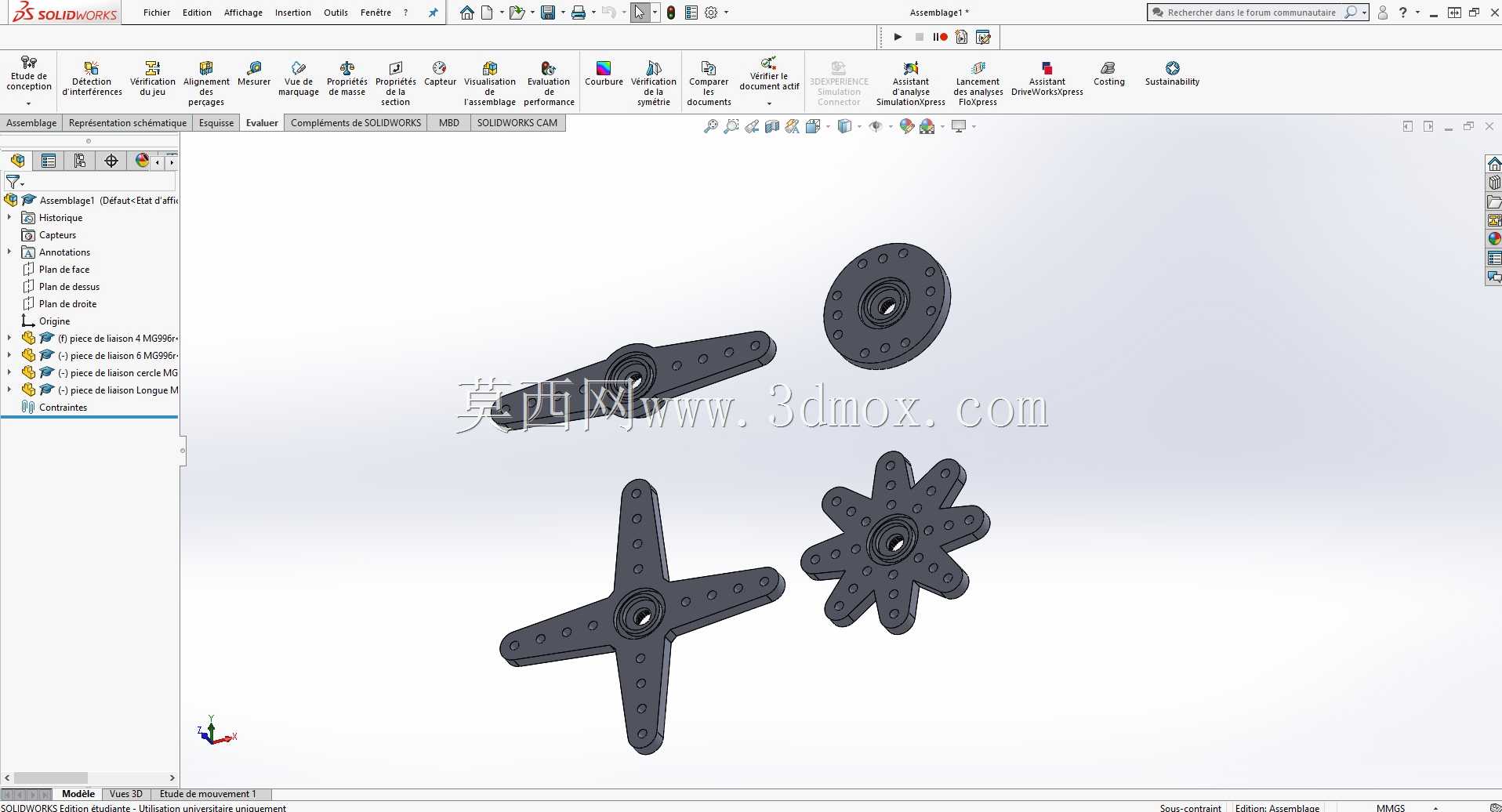

这套结构件是MG966R型号舵机的配套输出连接组件，主要承担舵机扭矩输出与外部执行机构的动力衔接作用，在小型机器人关节、航模舵面控制、小型自动化工位切换机构、智能小车转向结构中应用十分广泛。不同构型的摆臂对应不同的安装需求，一字型摆臂多用于直线推拉类传动场景，比如小型料仓的挡板启闭、模型舵面的角度偏转；十字型与星型摆臂则适配多连杆联动结构，可同时连接多个传动拉杆，实现单舵机驱动多部件同步动作的功能，常见于仿生机器人的肢体关节、多自由度机械爪的动力传递环节。设计上所有摆臂的中心安装孔完全匹配MG966R舵机的输出齿轴规格，采用标准花键啮合结构，安装时无需额外加工适配，直接卡入即可保证扭矩传递无滑齿风险，摆臂表面均匀分布的安装孔位预留了充足的连接调整空间，可根据实际传动行程需求选择不同孔位固定拉杆，调整力臂长度来匹配输出扭矩与动作行程的对应关系。圆形法兰式连接件则用于舵机与安装基座的固定衔接，盘面的安装孔位对应舵机本体的固定螺孔位置，可将舵机稳固锁附在机架上，避免大扭矩输出时机身出现位移晃动。从安装边界来看，所有摆臂的转动半径均控制在常规小型舵机的配套尺寸范围内，不会出现转动时与周边结构件干涉的问题，摆臂厚度适配标准舵机摇臂的安装间隙，安装后轴向无窜动余量，传动过程中不会出现空程误差。不同构型的摆臂可覆盖绝大多数小型舵机的应用场景，结构设计上做了等强度优化，在摆臂的受力转折位置做了圆弧过渡处理，避免应力集中导致的摆臂断裂问题，表面的减重孔在不降低结构强度的前提下减少了自身重量，降低舵机的额外负载，提升动态响应速度。在实际选型使用时，可根据执行端的负载大小、动作行程要求选择对应构型的摆臂，长力臂摆臂适合需要大行程小负载的推拉场景，短力臂多安装位的星型摆臂则适合小行程大扭矩的多连杆传动场景，所有连接件的安装尺寸均遵循通用舵机的配套标准，可直接替换同规格的其他型号舵机摆臂，无需调整周边安装结构。
