移远M66型GSM通讯模块精细三维结构

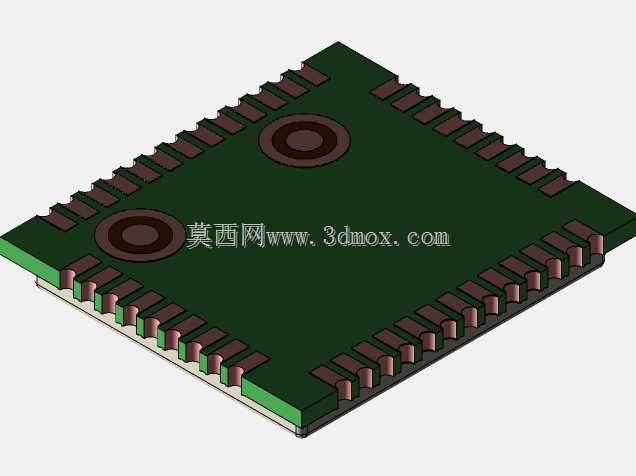

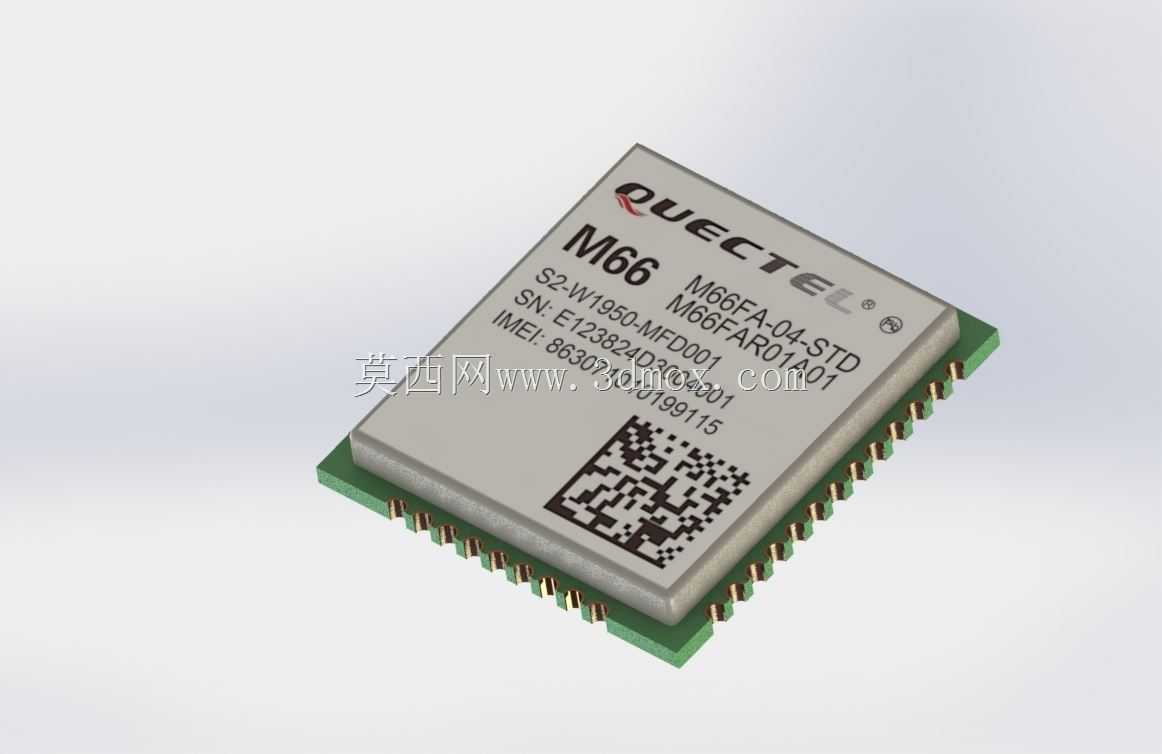

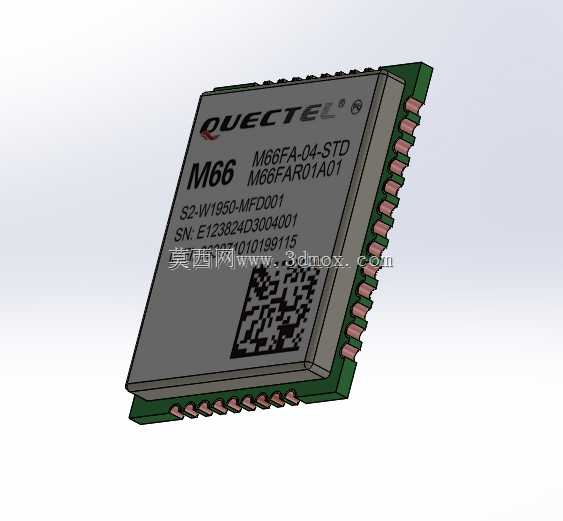

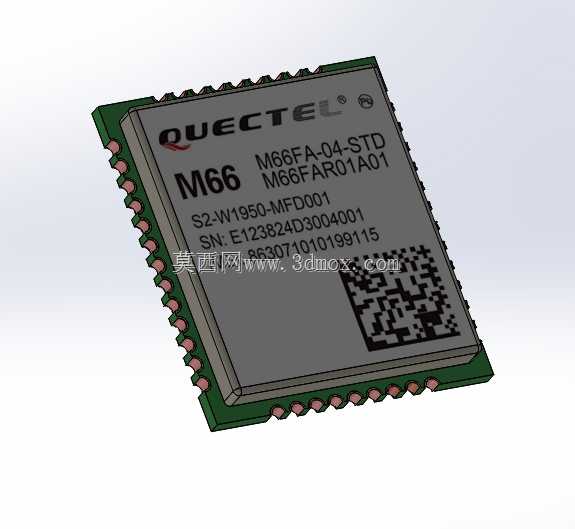

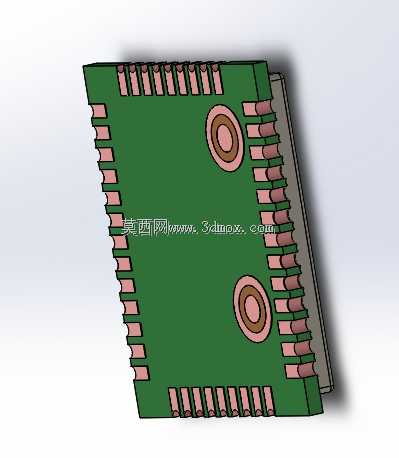

在物联网终端、便携数据采集设备、车载定位终端这类对安装空间有严苛要求的无线通讯场景中，贴片式GSM通讯模块的结构适配性往往是整机结构设计阶段需要优先确认的核心环节，移远M66作为小尺寸GSM/GPRS模块的常用选型，其三维结构的还原精度直接影响PCB布局、外壳避让、屏蔽罩适配等一系列后续设计工作。这款模块采用LCC贴片封装形式，主体结构分为三个核心部分：上层是印有丝印标识与二维码的模块核心电路封装层，中层是内置基带、射频电路的陶瓷基板主体，下层是环绕模块四周排布的L型焊盘引脚，所有引脚的伸出长度、焊盘宽度、相邻引脚间距都严格按照实物的焊接公差要求还原，能直接导入PCB设计软件做封装匹配校验，避免后期打样出现引脚对位偏移、焊盘尺寸不匹配的问题。做这款模型的结构还原时，没有刻意做外观上的艺术化修饰，所有结构细节都围绕工程落地的实际需求展开：模块顶面的丝印区域做了分层处理，能清晰区分品牌标识、型号编码、序列号、IMEI码与二维码的不同区域位置，方便结构设计时确认顶面标签的避让空间，避免外壳筋位压到丝印区域或者遮挡追溯二维码；模块四周的焊盘引脚单独做了结构分层，每个引脚的厚度、弯折角度、与基板的间隙都按照实际焊接工艺的要求设置，导入热仿真软件时可以直接赋予引脚金属材质属性，模拟回流焊过程中的温度传导分布，提前预判焊接虚焊、连锡的风险点。从安装边界来看，这款模块的整体外形为方正薄型结构，边角做了微小的圆弧过渡处理，厚度方向的尺寸控制完全适配便携设备的薄型化设计需求，设计时不需要额外预留过多的厚度空间；模块底面为平整的焊接面，没有突出的元器件，做PCB布局时只需要在模块投影区域内避免布置过高的贴片元件即可，四周的焊盘引脚预留了足够的拖焊空间，既适合量产阶段的回流焊工艺，也方便小批量试产阶段的手工焊接调试。在实际的设备选型验证阶段，这款三维结构可以直接导入整机装配文件，模拟模块与SIM卡座、射频天线、屏蔽罩的装配干涉情况：比如模块顶面到屏蔽罩内壁的安全间隙、模块侧边与周边电容电阻的避让距离、模块焊接后与外壳内壁的间隙是否满足安规要求，都可以通过模型直接测量确认，不需要等到实物样品到手再调整结构，能大幅缩短前期选型验证的周期。很多刚接触通讯模块结构设计的工程师容易忽略模块边角的圆弧细节，在做外壳开孔时直接按照直角尺寸设计，实际装配时就会出现边角顶到外壳的问题，这款模型还原了边角的微小圆弧特征，能帮助设计者在结构设计阶段就精准匹配开孔尺寸，避免后期改模的成本损耗。另外模块表面的二维码区域做了凹陷的细节处理，对应实物表面的激光打标质感，在做产品渲染或者结构评审时，能更直观地呈现模块的实际外观状态，方便跨部门评审时快速确认模块的安装方向与标识位置，避免生产阶段出现模块贴装反向的低级错误。
