Arduino兼容Micro SD卡读写模块结构

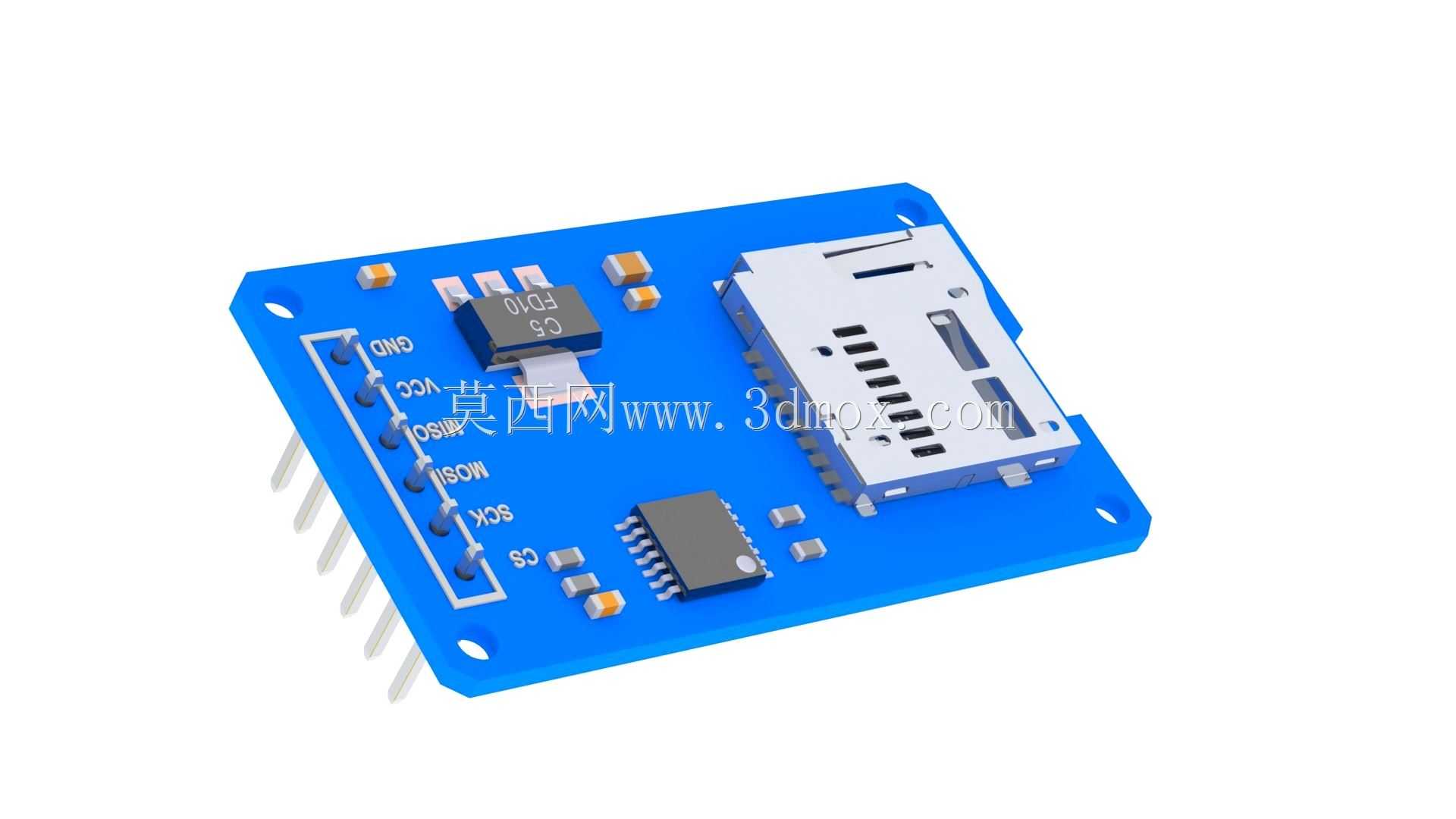

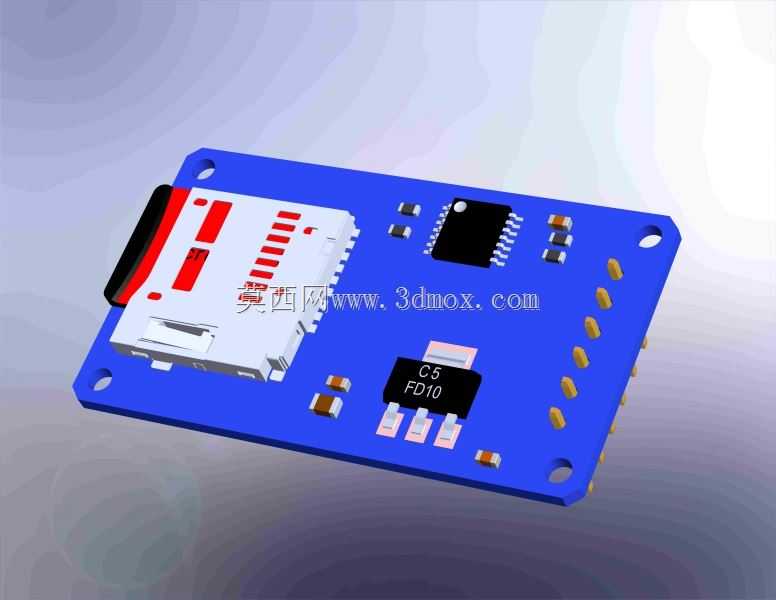

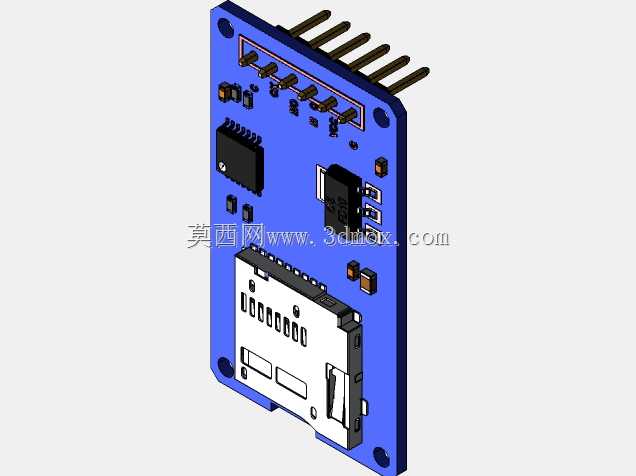

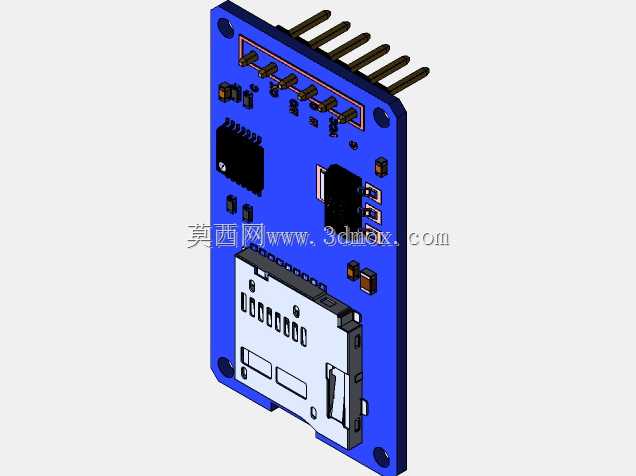

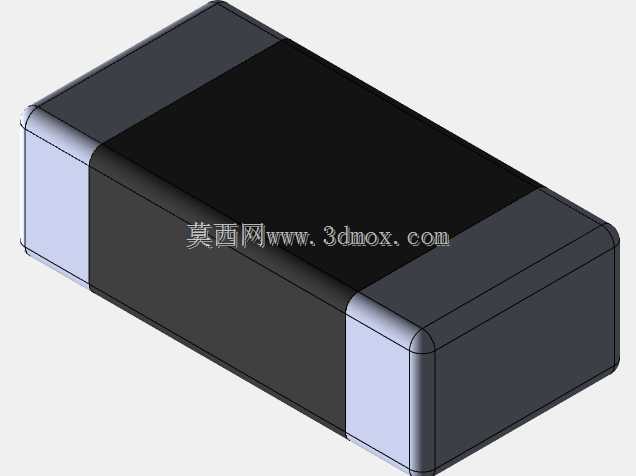

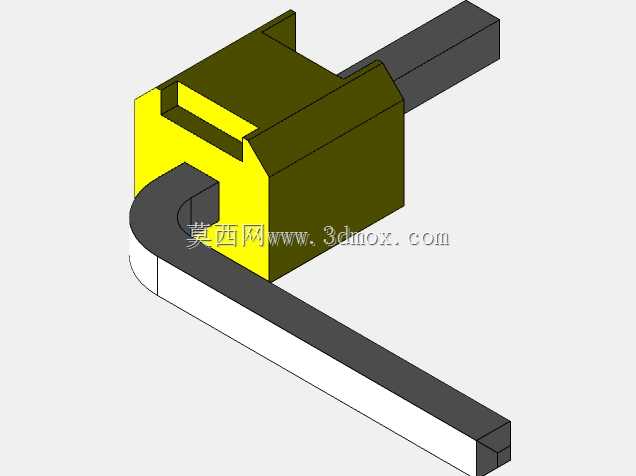

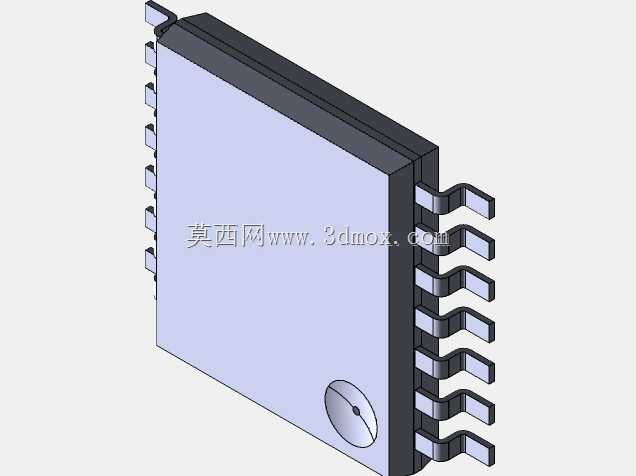

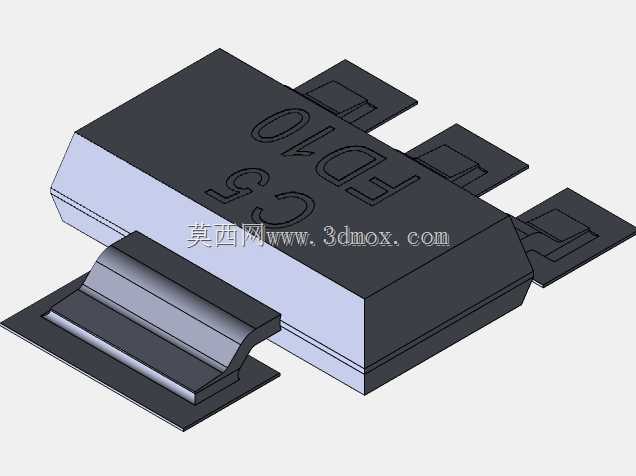

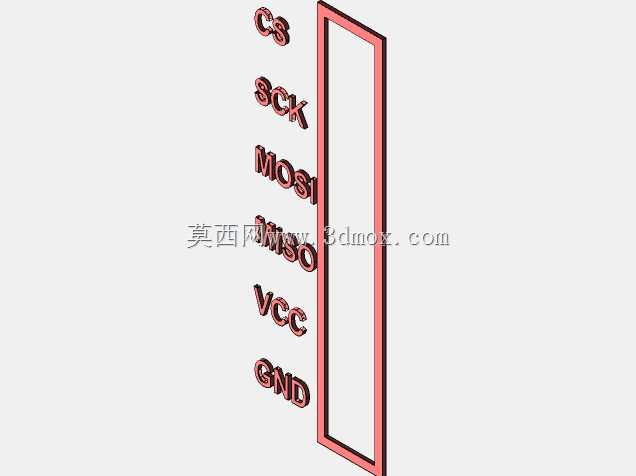

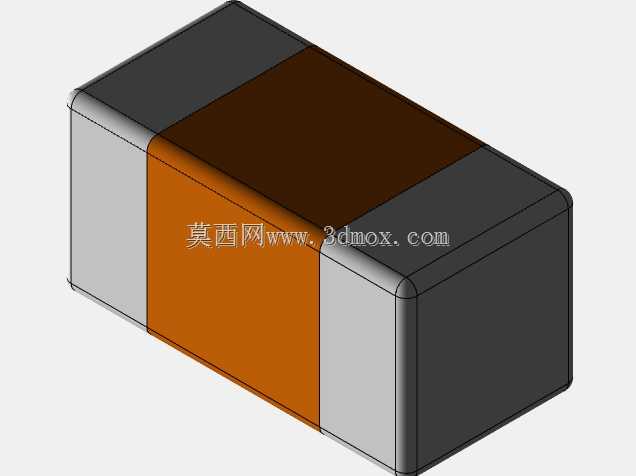

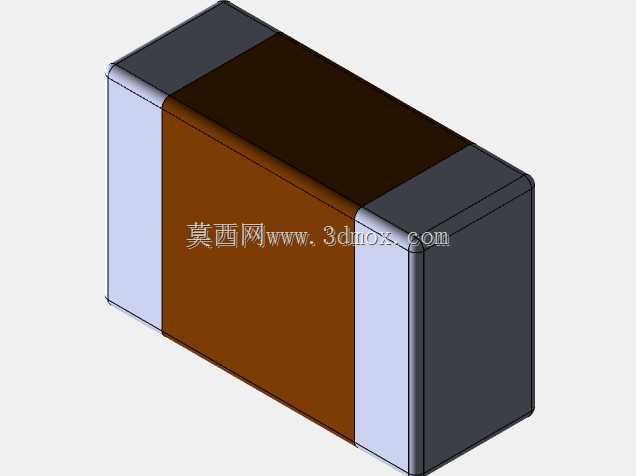

这款Micro SD卡读写模块的设计，核心围绕嵌入式开发场景的外置存储扩展需求展开，在各类需要本地数据留存的嵌入式项目中，这类模块是数据链路里的关键外设，不管是工业现场的传感器数据采集记录、小型嵌入式设备的音视频素材存储，还是开源硬件项目里的图形资源加载、运行日志留存，都能通过这类模块实现标准SD卡的读写对接。从电路结构设计来看，模块采用SPI通信接口实现与主控的交互，板载引出六个功能引脚，分别对应电源、接地以及SPI总线的时钟、主入从出、主出从入、片选信号，引脚排布完全兼容Arduino系列主控板的标准插针间距，可直接插接在扩展排针上使用，也能通过杜邦线对接其他类型的微控制器，适配不同的开发场景。电源设计上，板载LDO稳压电路完成电平转换，可兼容5V与3.3V两种常见的嵌入式系统供电电压，稳压电路稳定输出3.3V为SD卡与电平转换芯片供电，避免不同主控电平不匹配导致的SD卡损坏或通信异常问题，同时板载的电平转换链路也保证了SPI信号在不同电压域下的传输稳定性，不会出现信号失真导致的读写错误。从结构外形与安装边界来看，模块采用蓝色PCB基板，整体为规则矩形板型，板角预留标准安装孔位，可通过铜柱固定在设备壳体内部或主控板周边，安装孔间距适配通用开源硬件的安装尺寸规范，不需要额外定制固定结构。SD卡座采用自弹式Micro SD卡座，卡托位置预留充足的插卡操作空间，插卡方向标识清晰，日常使用中插拔SD卡不需要额外拆解周边结构。板上元器件排布紧凑，稳压芯片、通信接口芯片、阻容元件均采用表贴封装，整体板厚控制在1.6mm标准PCB厚度，排针伸出长度适配常规面包板与扩展板的插接深度，不会出现插接不到位或干涉其他外设的情况。在实际选型使用中，这类模块可直接兼容各类标准容量的Micro SD卡，不需要额外编写复杂的底层驱动，配合通用的SD卡SPI驱动库即可快速实现文件读写功能，对于需要快速搭建数据存储功能的嵌入式项目来说，能够大幅缩短硬件开发与调试的周期，避免自行搭建SD卡接口电路带来的电平匹配、信号干扰等问题。
