MPR121电容触摸传感控制器模块

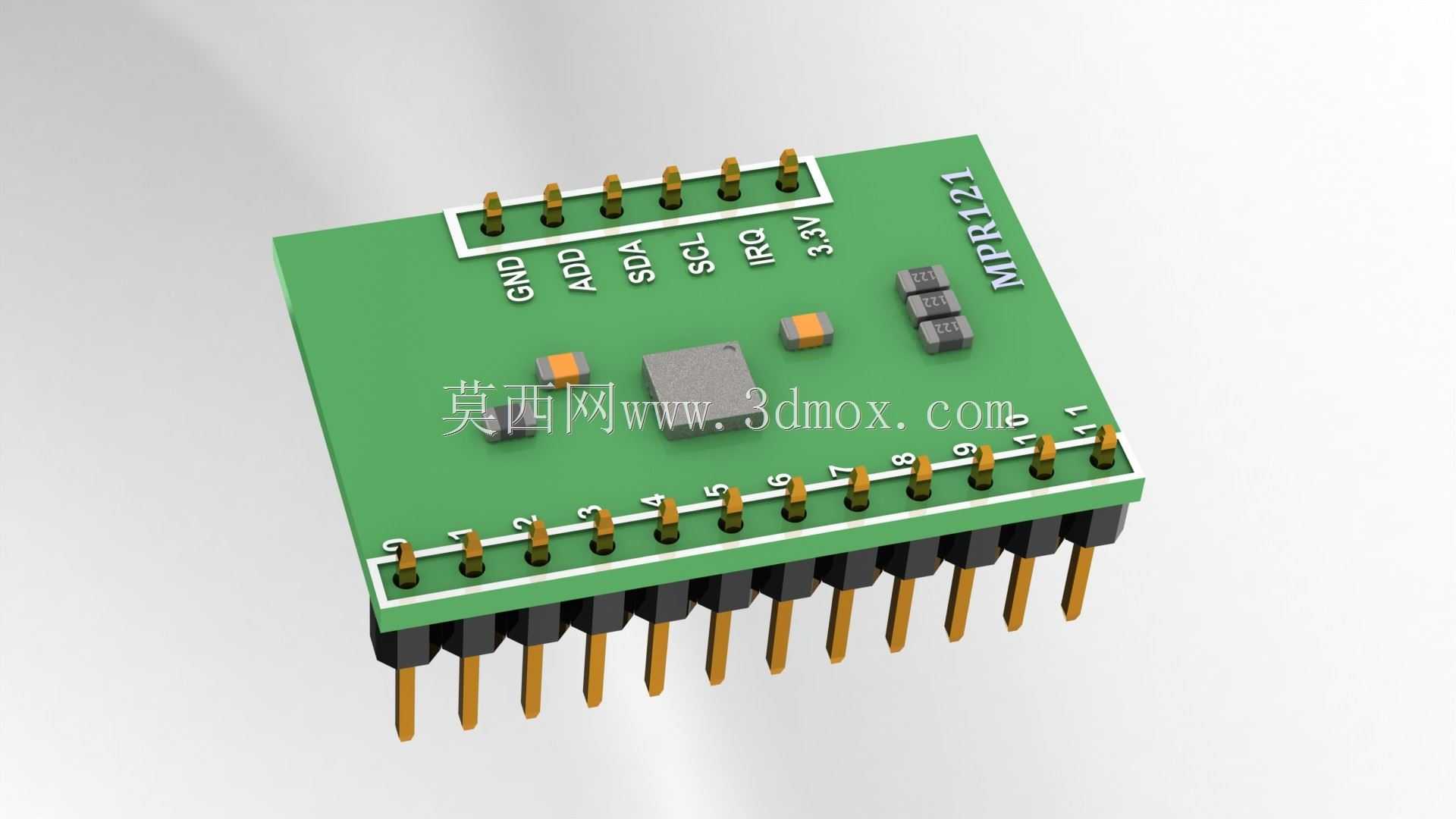

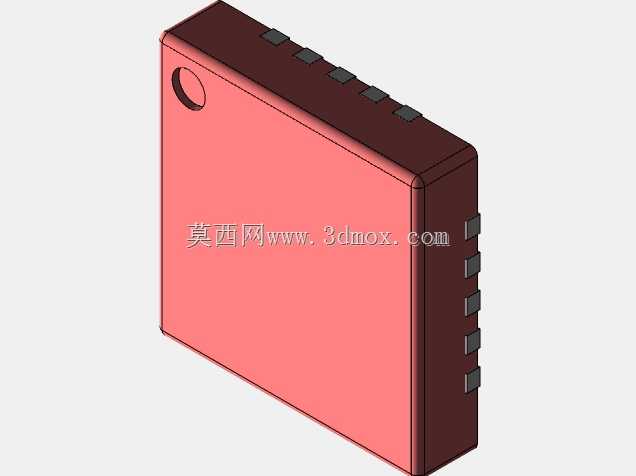

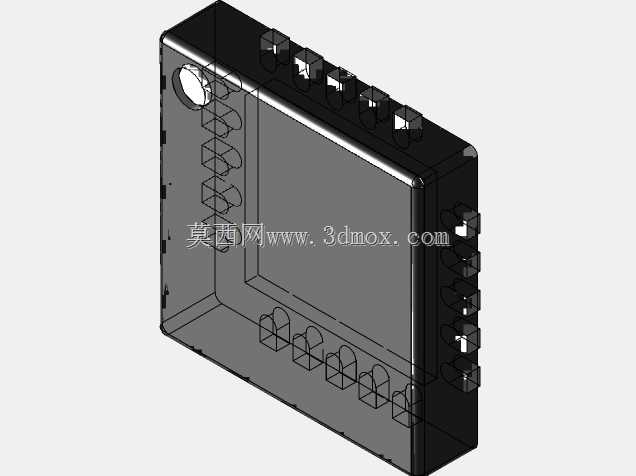

　　在做消费电子与人机交互类项目的结构堆叠时，触摸按键这一类需求几乎绕不开电容传感方案，而MPR121正是这类应用里被反复选用的第二代电容触摸传感控制器。这块模块在板级布局上的处理思路很清晰：核心控制器居中放置，周边围绕去耦电容与配置阻容，两侧引出排针，整体做成一块紧凑的子板，方便直接插接到主控板或面包板上进行原型验证。

　　从实际用途来看，MPR121承担的是电极电容变化的采集与判断工作。它内部集成了电容检测引擎，能够独立完成多路电极的扫描，不必让主控MCU持续轮询，这一点对低功耗产品尤其重要。模块支持最多十二个触摸输入通道，芯片内部还额外配置了第十三个模拟电极，用于把所有连接在一起的电极同时充电，从而增强触摸面板或触摸屏阵列中的接近检测能力。这种把接近感应与触摸判定结合起来的做法，在面板唤醒、手势预判等场景里能明显改善响应体验。

　　功能特性方面，这颗控制器在第一代产品的基础上做了不少强化。除了第二代电容检测引掣，它还增加了内部智能处理、电极计数功能，硬件可配置I2C地址，并带有扩展过滤系统。去抖动逻辑与完全独立的电极通道设计，让每个按键的阈值可以单独设定，避免相邻电极之间的误触发。IRQ中断引脚在检测到状态变化时拉低，主控通过I2C总线读取寄存器即可获得按键状态，SDA、SCL、ADD、GND、3.3V这些引脚在板边丝印上标注得很清楚，接线时不容易出错。

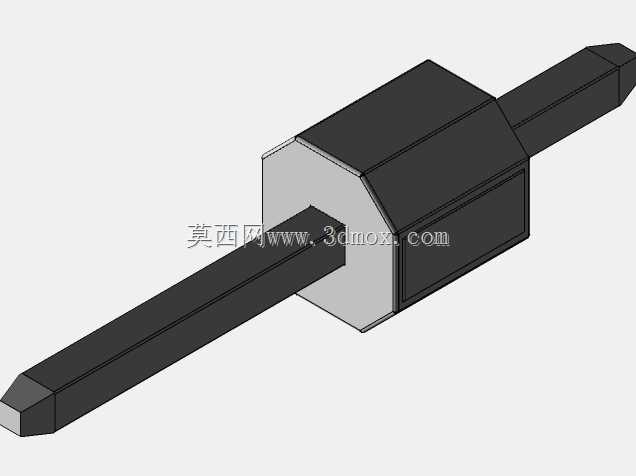

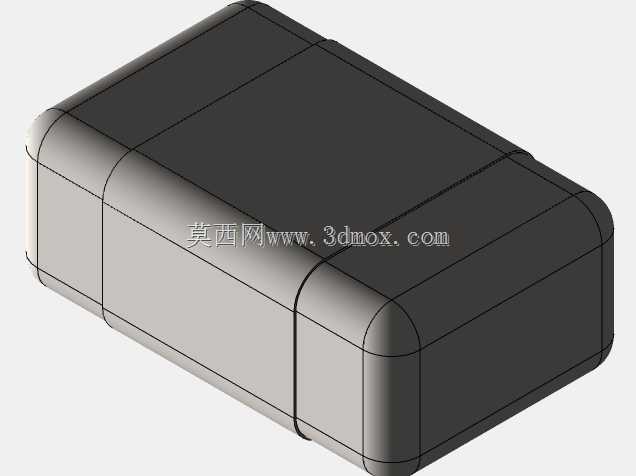

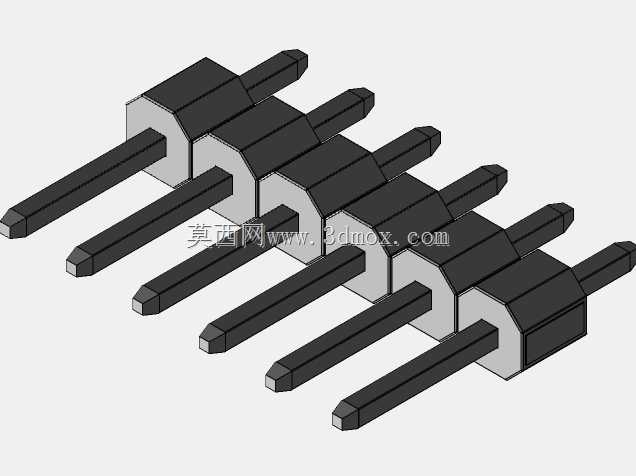

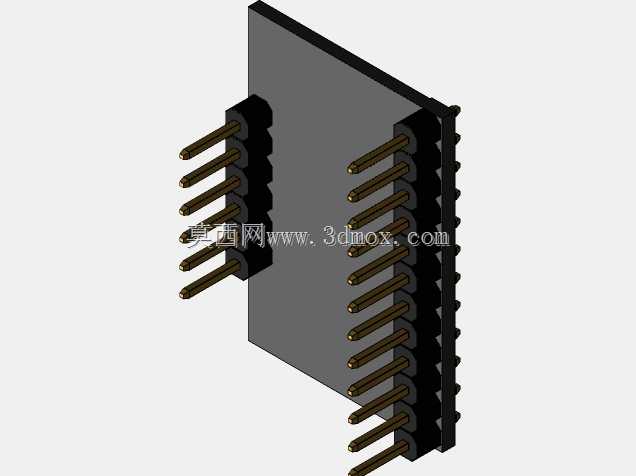

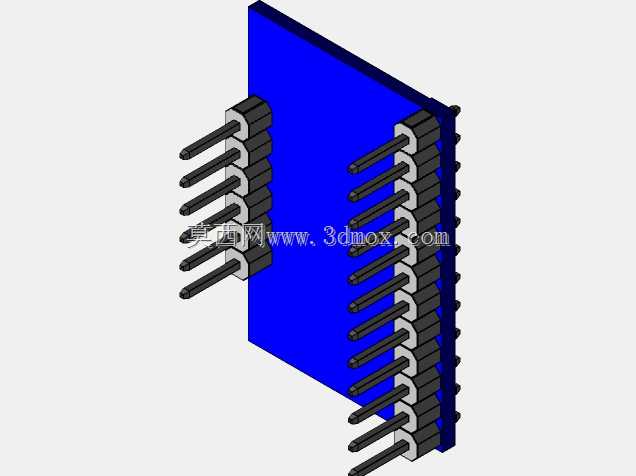

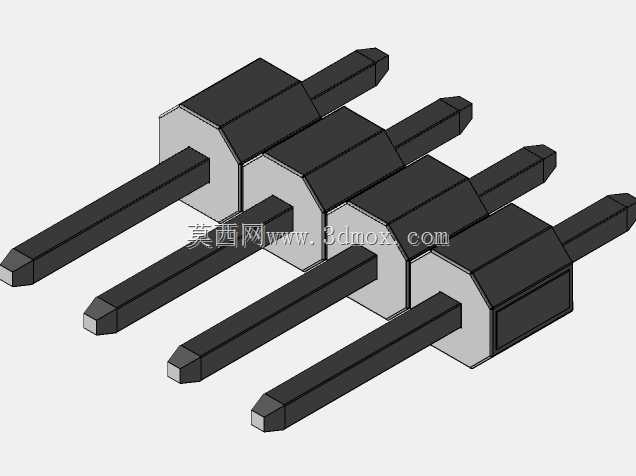

　　结构设计上，模块采用绿色阻焊PCB，板边两排镀金排针分别对应电源、通信与触摸通道。排针间距按标准2.54mm网格布置，针脚长度与黑色塑座高度都按通用排母规格建模，三维结构里针脚、塑座、焊盘、丝印字符以及板上贴片阻容的位置关系都还原得比较到位。做整机结构时需要重点关注的安装边界，是排针向下插入母座后的总高度，以及板体上方贴片元件的最高轮廓，这两个尺寸决定了模块在壳体内部所需的垂直空间。板上两侧的信号引脚沿长边排列，触摸电极走线则需要在产品面板一侧预留对应铜箔或弹簧通道，结构件上要为这些感应电极留出不被金属遮挡的窗口。

　　应用场景上，这类模块常见于电容按键面板、触摸滑条、便携设备的接近唤醒、智能家居控制面板以及教学实验平台。在建模阶段把PCB、排针、贴片元件和丝印分层表达清楚，有助于结构工程师同步检查干涉、规划壳体开孔，并和硬件工程师核对接插件方向。对于需要把触摸传感子板集成进产品的团队来说，这份三维数模可以直接用于堆叠评审，确认模块与主板、壳体、按键电极之间的装配关系，减少后期打样返工。
