直径100毫米Omni全向移动轮结构设计

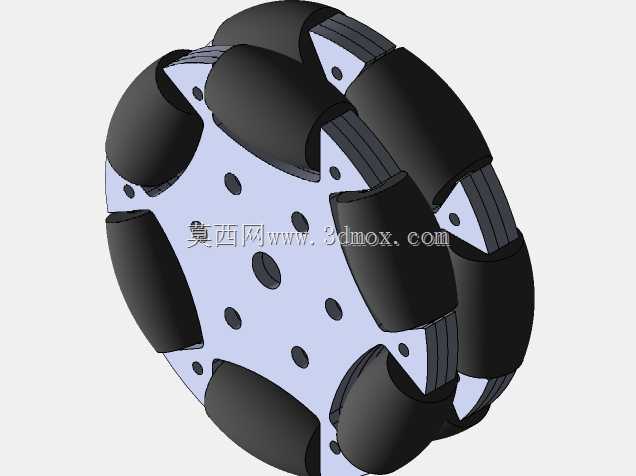

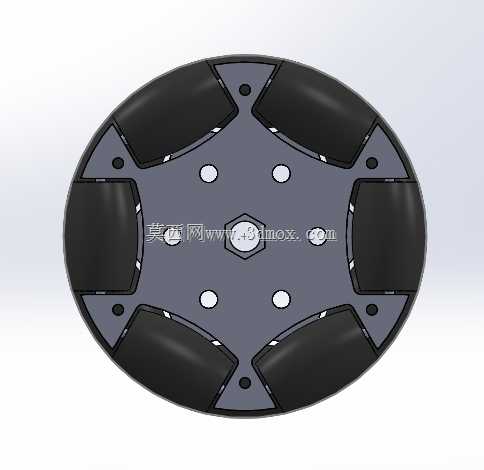

　　这款Omni全向轮的轮体主体直径设定为100毫米，整体采用分体式装配结构设计，核心轮辐部分选用铝合金材质加工，在保证整体结构强度的前提下尽可能降低轮体自重，减少移动平台驱动端的负载损耗。轮体周向均匀排布多组独立的从动滚轮，每组滚轮的轴线与主轮轴线呈固定夹角布置，滚轮外层包覆高摩擦系数的聚氨酯材质，既可以保证主轮沿自身轴线转动时的顺畅滚动，也能在轮组受到侧向作用力时，通过从动滚轮的自转抵消侧向滑动阻力，实现平面内任意方向的无滑移移动。

　　在实际工业场景中，这类全向轮常被应用在AGV搬运小车、仓储分拣移动机器人、竞赛类机器人底盘、精密设备移位平台等需要灵活调整位姿的移动设备上，相比传统的差速驱动轮组，搭载该款全向轮的移动平台不需要预留转弯半径，能够在狭小的作业空间内完成横移、斜向移动、原地自旋等动作，大幅提升窄通道内的作业灵活性。设计过程中优先考虑了加工制造的可行性，轮体上的滚轮安装位采用统一的定位基准，所有安装孔位的尺寸公差按照普通机加工精度设定，不需要特殊的定制加工设备即可完成生产装配，降低了零件的加工成本与装配难度。

　　安装边界方面，轮体中心预留标准的驱动轴安装孔位，可适配常规的直流减速电机输出轴，轮体整体厚度控制在适配小型移动平台的安装尺寸范围内，安装时只需要保证四个轮组的安装平面度一致，即可避免运行过程中出现轮组悬空、打滑的问题。轮体表面做了硬质阳极氧化处理，能够提升铝制轮体的耐磨性能，延长轮组的使用寿命，外层聚氨酯滚轮的硬度经过匹配调校，既可以承受额定的负载重量，也能在水泥、环氧地坪、瓷砖等常见地面材质上保持足够的抓地力，不会出现硬度过高导致的打滑、硬度过低导致的滚动阻力过大问题。在结构细节上，每组从动滚轮都采用独立的销轴固定，销轴两端做了防松脱处理，设备长时间运行也不会出现滚轮脱落的故障，日常维护时只需要定期清理滚轮缝隙中卡入的杂物，即可保证轮组的运行顺畅度。
