铝型材框架笛卡尔运动机构三维结构

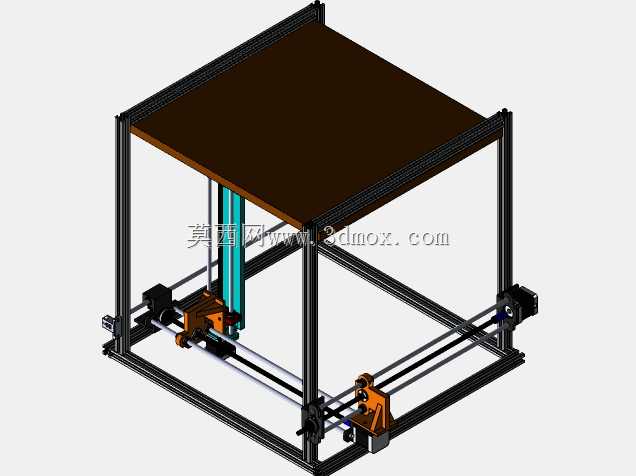

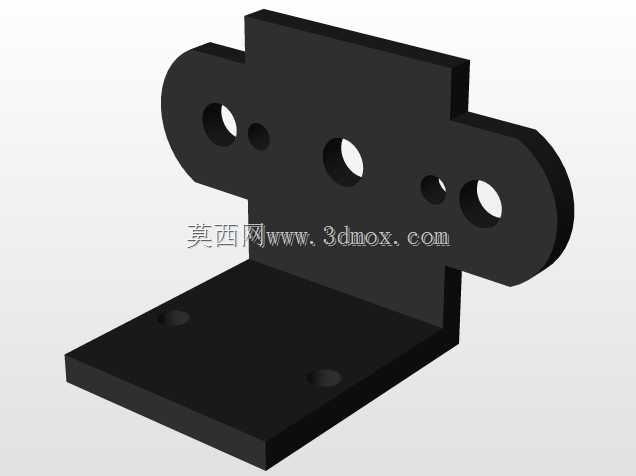

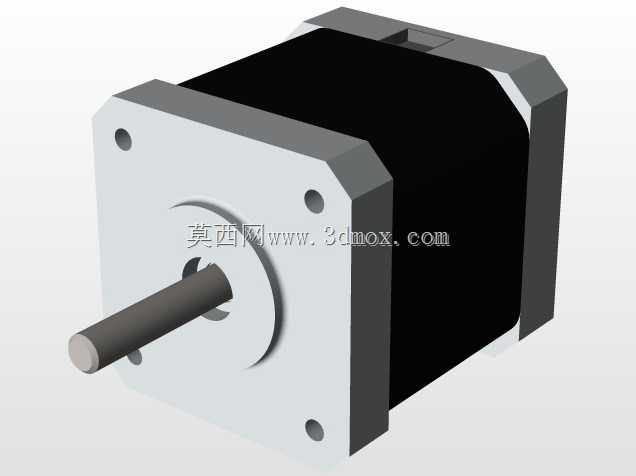

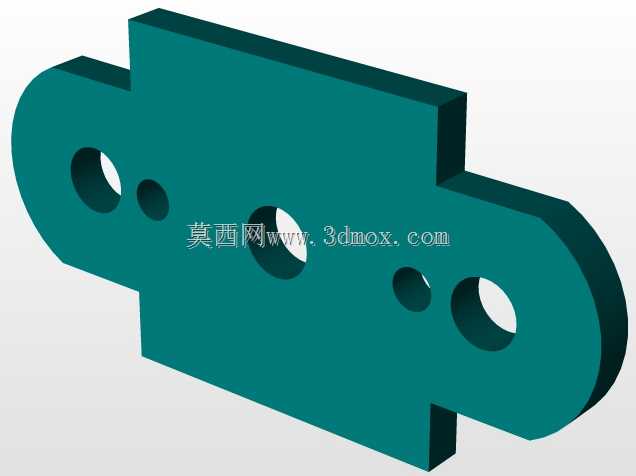

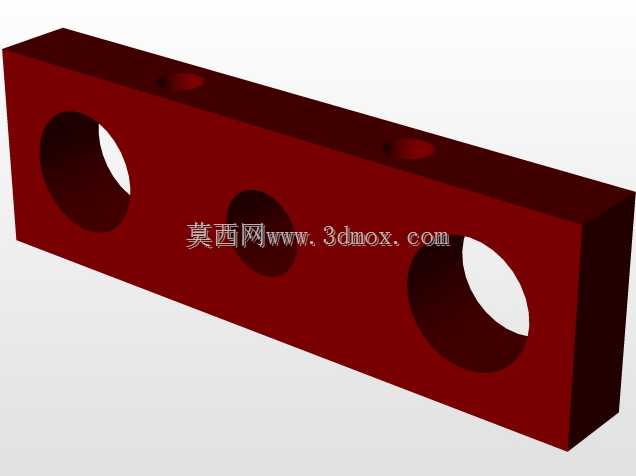

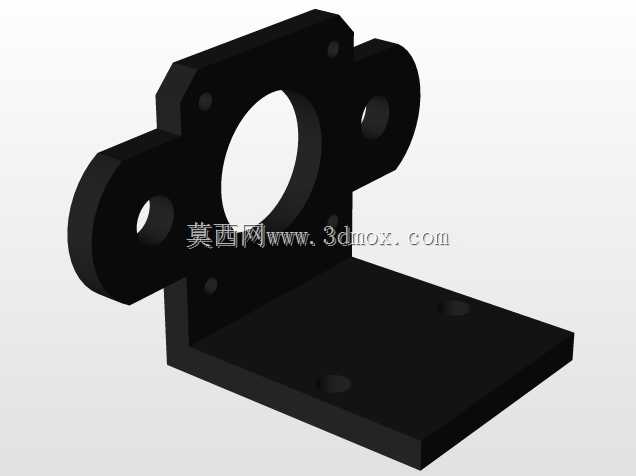

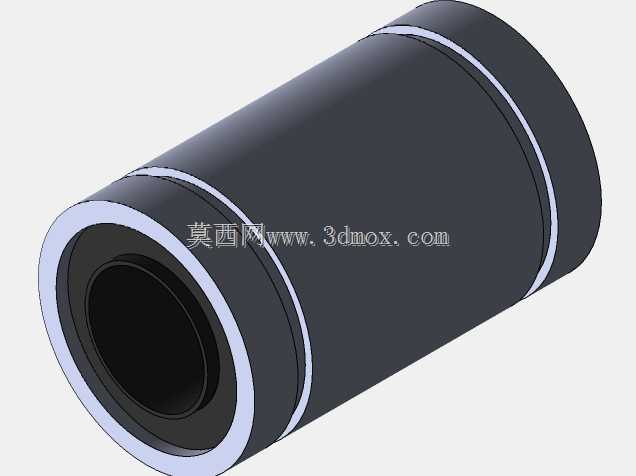

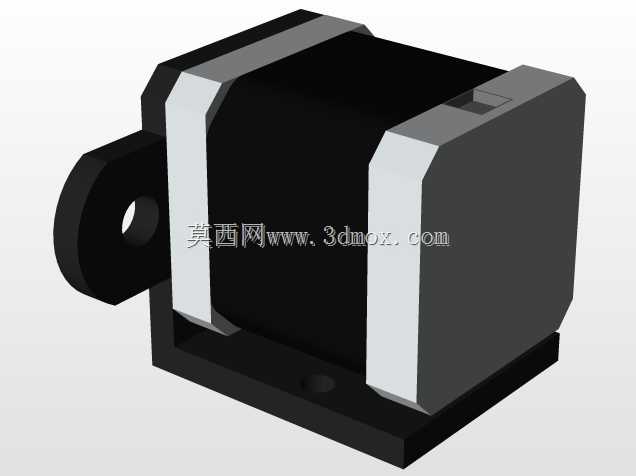

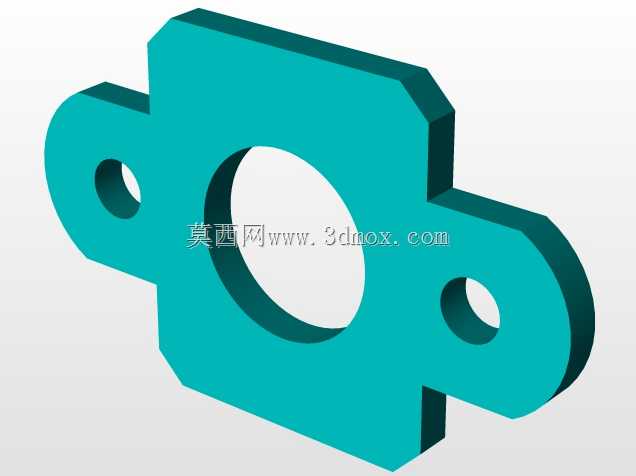

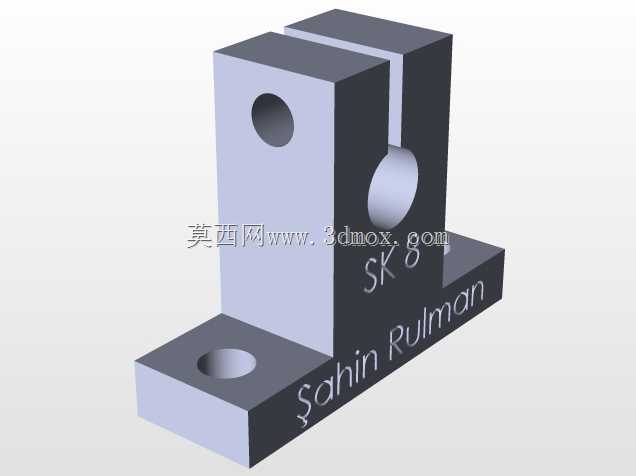

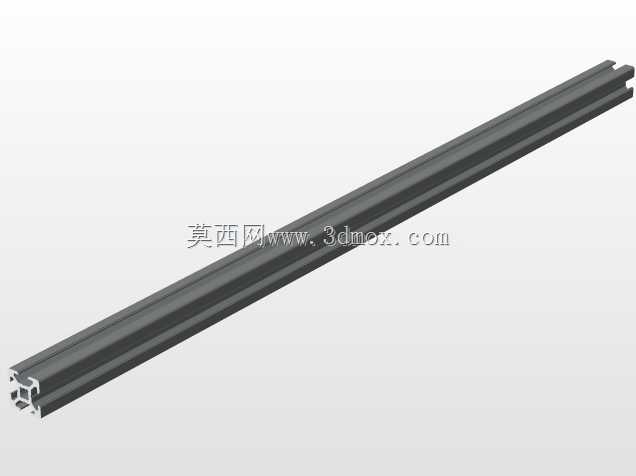

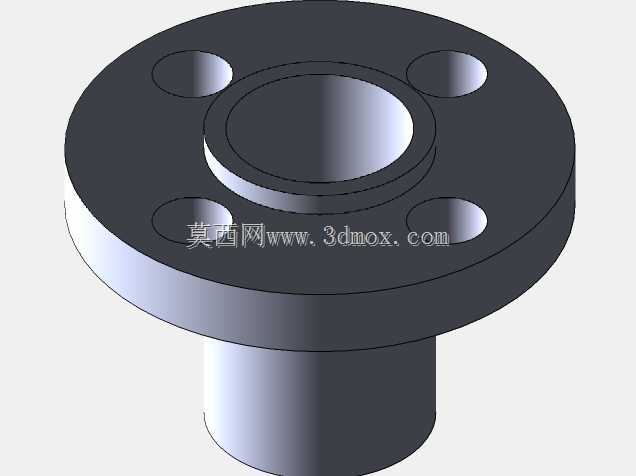

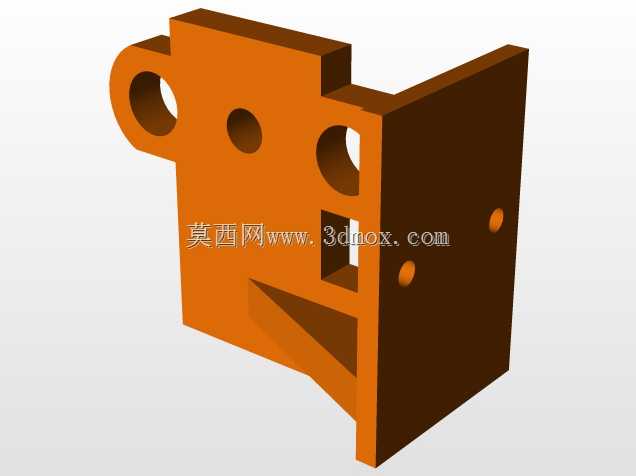

这套笛卡尔坐标式运动机构采用标准工业铝型材搭建主体框架，型材间通过角件与内置螺栓完成刚性连接，无需额外焊接工序，框架整体为立方体笼式结构，上下平面的型材安装面预留标准T型槽位，可直接适配不同尺寸的工作台面安装需求，框架垂直立柱的平行度公差可通过角件连接螺栓进行微调，能有效降低长行程运动过程中的结构形变。从实际应用场景来看，这类结构可作为小型桌面级增材制造设备的运动载体，也可改造为轻型点胶、PCB板钻孔的执行平台，适配小尺寸工件的自动化加工作业，整体安装边界控制在桌面设备的常规尺寸范围内，无需额外占用大型工业场地空间，普通工作台面即可完成整机部署。传动系统采用光轴导轨配合同步带的传动组合，X、Y两个水平轴向的传动组件布置在框架底部平面，通过同步轮的张紧结构调整皮带预紧力，避免高速运动下的皮带跳齿问题，Z轴垂直传动组件独立安装在X轴的运动滑台上，采用单根线性导轨搭配传动丝杆的结构，保证垂直方向运动的定位精度，滑台部分采用工程塑料与金属嵌件结合的滑块结构，既降低了运动过程中的摩擦阻力，也能保证长期往复运动下的结构耐磨性。设计过程中优先考虑了组件的模块化拆分，所有传动部件、型材框架、滑台组件均可独立拆卸更换，日常维护时无需拆解整机结构，仅需针对故障模块进行拆装即可。各轴向的运动行程可通过调整型材的裁切长度进行灵活定制，框架顶部预留的安装平面可加装遮光外罩或者恒温腔体，适配不同工艺的作业环境需求，底部型材的槽位可直接安装脚轮或者调平地脚，方便设备的移位与水平校准。走线部分沿铝型材的内置槽道布置，所有运动部件的线缆均通过拖链进行约束，避免往复运动过程中出现线缆缠绕、磨损的问题，各轴向的限位开关安装座预留了通用安装孔位，可适配光电式、机械式等不同类型的限位传感器，满足不同精度等级的定位需求。
