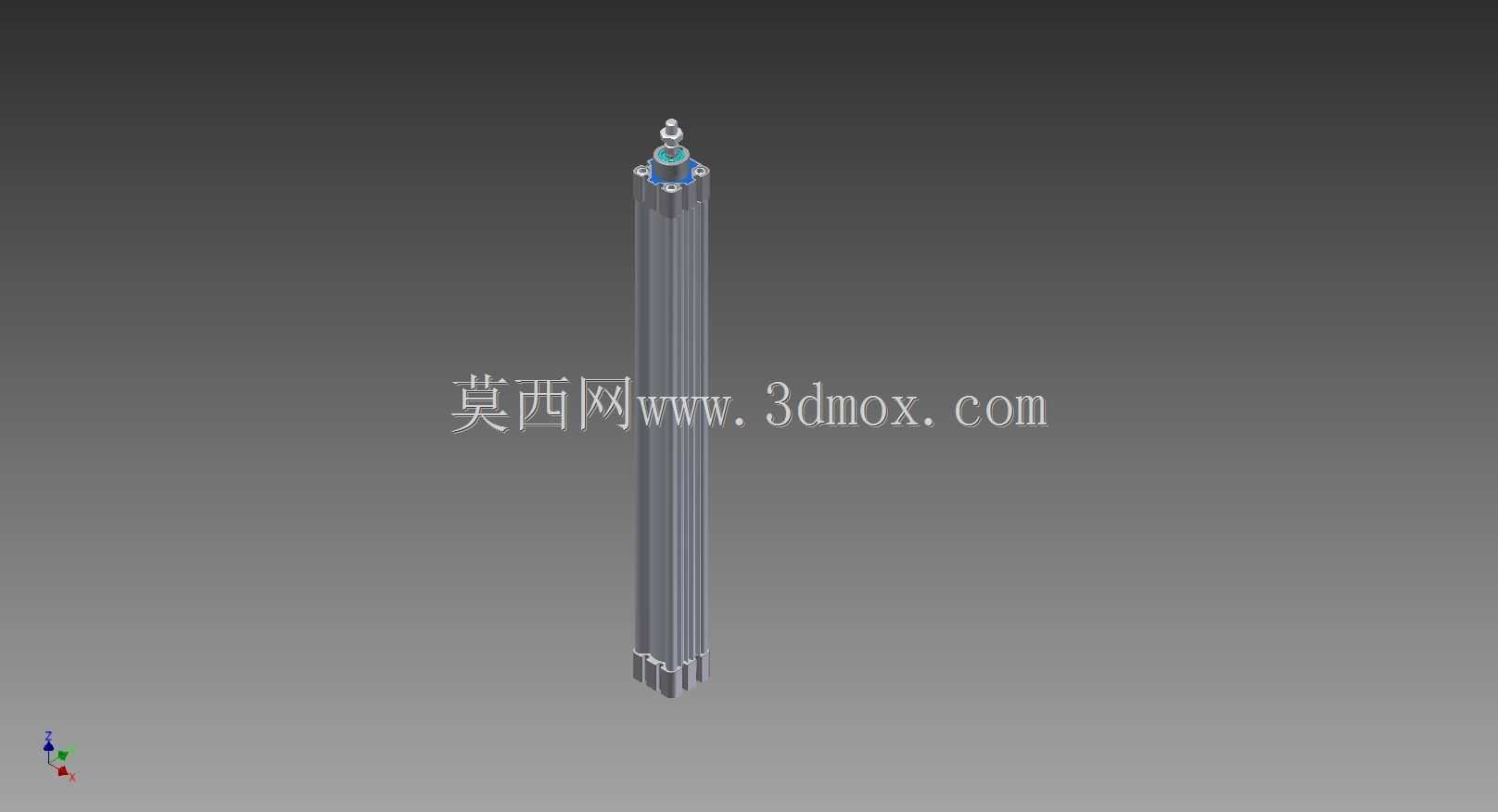

ISO6431标准长行程拉杆式气缸结构

这款符合ISO6431标准的气缸，是气动系统里最常用的直线执行元件之一，在自动化生产线、工装夹具、物料输送、包装设备这类需要直线往复推压动作的场景里随处可见，比如装配线上的工件顶升、夹具的夹紧松开、输送线的挡料限位，都能看到这类标准气缸的身影。它的缸径为30mm，行程达到400mm，属于长行程标准气缸范畴，相比短行程气缸，它能覆盖更大的直线动作距离，适合需要长距离推、拉、顶升的工位，同时因为遵循ISO6431安装标准，安装尺寸完全通用互换，设备维护更换时不需要重新调整安装位，能大幅降低设备运维的时间成本。从结构设计来看，这款气缸采用经典的拉杆式结构，四根拉杆贯穿前后端盖与缸筒，通过端盖处的锁紧结构固定整体缸体，这种结构的优势是缸体承压稳定性好，能承受常规气动系统0.1-1.0MPa的工作压力，同时拆解维护方便，更换密封件、活塞组件时不需要破坏缸体结构。前端盖集成了活塞杆导向套与防尘密封结构，长行程工况下导向套能给活塞杆提供足够的支撑长度，避免活塞杆伸出过长时出现径向偏摆，降低密封件的偏磨风险，延长气缸整体使用寿命；活塞部分采用双向密封结构，保证气缸两腔的气压密封性，避免窜气导致的出力不足问题。在安装边界上，这款气缸的缸体外形为方形结构，相比圆形气缸，它的安装面更平整，不管是轴向脚架安装、前端法兰安装还是后端耳轴安装，都能获得更好的安装贴合度，安装时需要预留的空间主要集中在活塞杆伸出方向，400mm行程对应的活塞杆完全伸出时，整体长度要在缸体基础长度上叠加400mm的伸出量，设计设备布局时需要预留足够的动作空间，避免活塞杆伸出时与周边结构产生干涉。另外这类标准气缸的气口位置统一设置在端盖侧面，接气管路时可以根据设备走线方向选择合适的接气角度，不需要额外定制气口位置，适配绝大多数常规气动回路的配管需求。在实际选型应用中，这类长行程标准气缸通常会搭配磁性开关使用，在缸筒外侧的卡槽内安装磁性开关，就能检测活塞的伸出、缩回位置，给控制系统提供到位信号，实现动作的自动化闭环控制，不需要额外加装外置的位置检测传感器，能简化设备的检测结构设计。
