3.5英寸RGB液晶显示模组适配嵌入式开发

在嵌入式开发与小型智能设备的结构设计环节，显示模组的选型与适配直接影响整机的人机交互体验与结构布局合理性，这款3.5英寸规格的RGB液晶显示模组，是面向stm32、Arduino这类通用开发平台设计的配套外设，能覆盖多数小型智能终端、教学实验装置、便携检测设备的显示需求。从实际应用场景来看，这类小尺寸RGB屏常被用在手持检测仪器的交互面板、桌面小型实验装置的状态显示端、开源硬件项目的可视化输出模块上，相比同尺寸的SPI接口屏，RGB接口的显示刷新率更高，能流畅显示动态数据曲线、简易交互界面甚至低帧率的动态画面，适配对显示实时性有一定要求的开发场景。

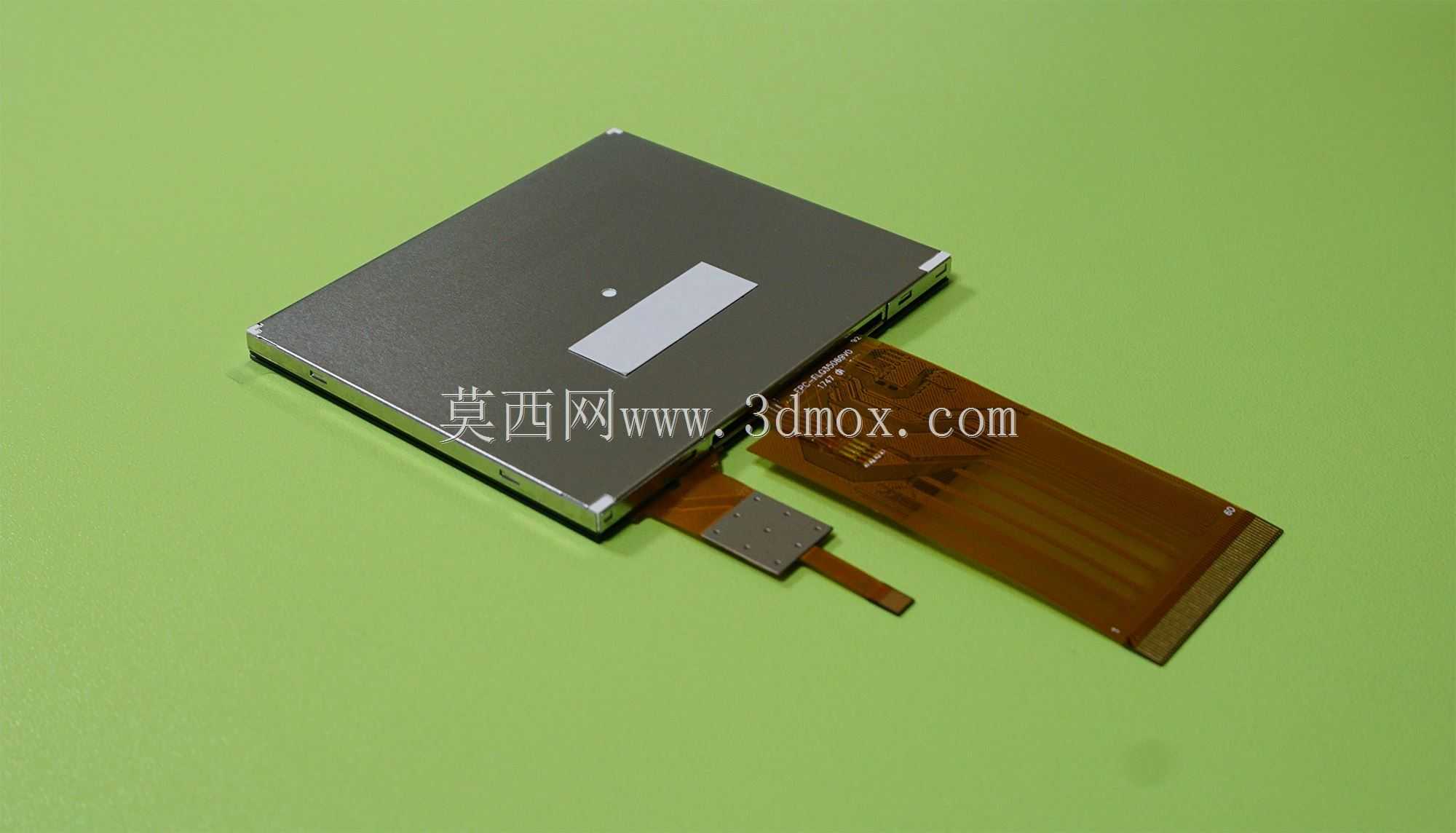

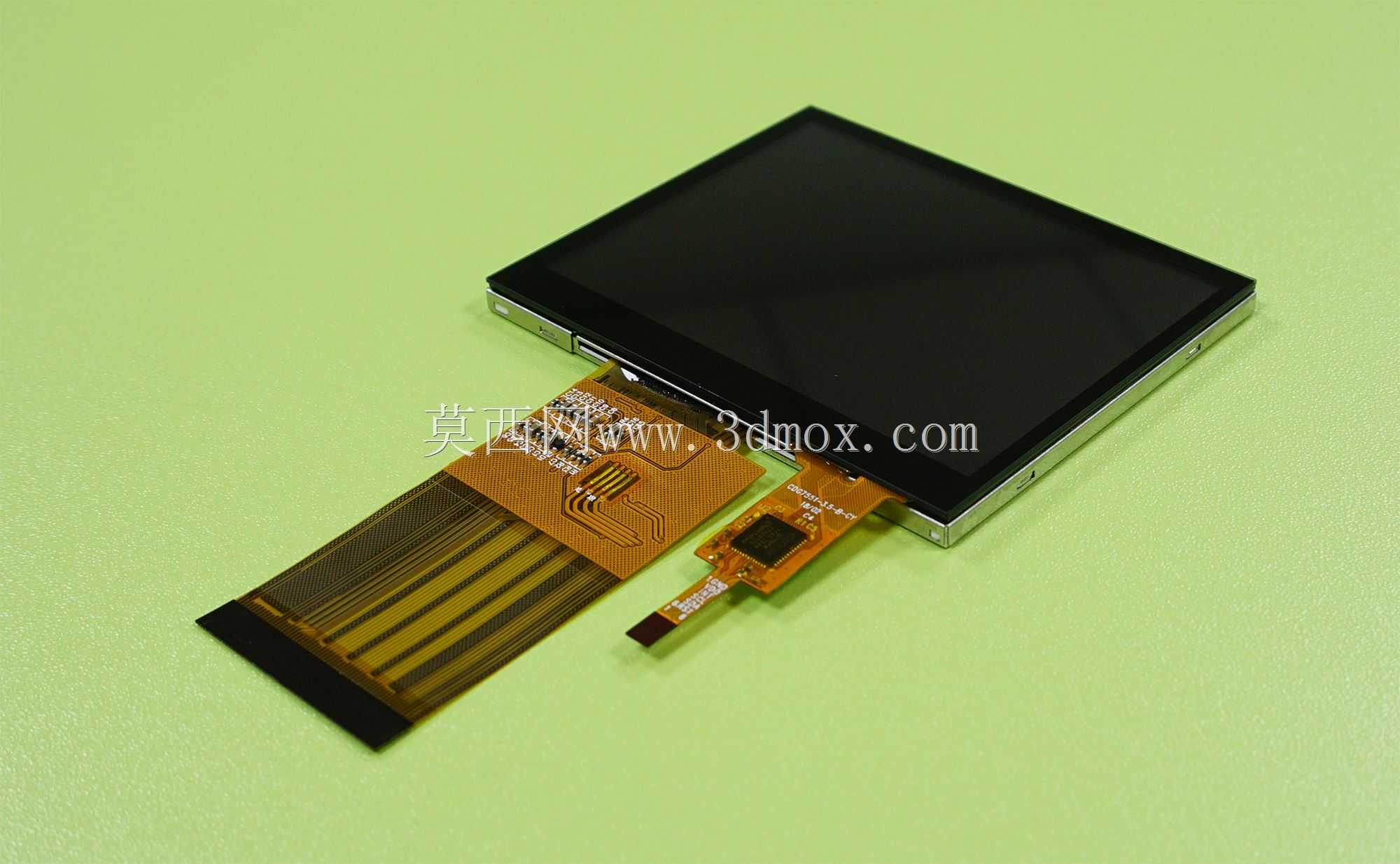

从功能特性上看，这款模组集成了显示面板与配套的触控柔性排线，显示区域为标准3.5英寸矩形，面板采用窄边框封装，屏幕本体的金属边框做了圆角处理，避免装配时刮伤周边结构件；引出的柔性排线分为显示传输与触控传输两部分，排线长度预留了足够的弯折空间，能适配不同安装位置的主板接线需求，排线末端的金手指做了补强处理，反复插拔也不容易出现折损断裂的问题。

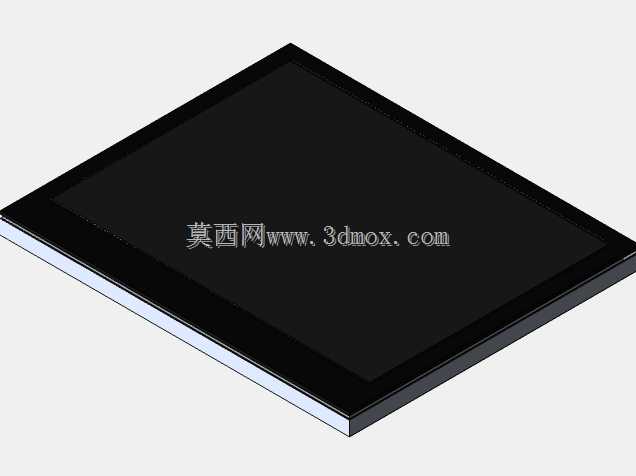

做结构设计适配时，需要重点关注安装边界尺寸：屏幕本体的厚度控制在薄型化范围内，安装时可以在屏幕背部预留0.5mm左右的缓冲泡棉空间，既能缓冲装配应力，也能避免屏幕背部与主板元器件直接接触造成短路；屏幕四周的安装固定位可以依托金属边框的侧边做卡扣或者点胶固定，不需要在屏幕可视区域周边额外打螺丝孔，能最大化压缩前面板的占用空间。设计思路上，这款模组没有做多余的外围电路封装，直接将核心的屏体与排线引出，给开发者留出了足够的外围电路设计空间，既可以直接插接在配套的开发板排针上做快速验证，也可以根据整机结构需求裁剪排线长度、定制转接板，适配不同的内部走线布局。

实际选型时还要注意，这款屏的RGB接口引脚定义匹配主流开发板的通用接线逻辑，不需要额外做复杂的信号转换，触控部分的排线集成了触控驱动IC的引出线路，搭配常规的触控驱动代码就能实现点击、滑动操作，适合做快速原型开发与小批量的定制设备配套，在结构建模时要预留好排线的弯折半径，避免排线弯折角度过大造成信号传输中断，同时屏幕正面的可视区域要与前面板的透明视窗做对齐公差预留，单边预留0.1mm的装配间隙就能避免漏光或者视窗遮挡的问题。
