双杆联动集成式液压缸结构设计

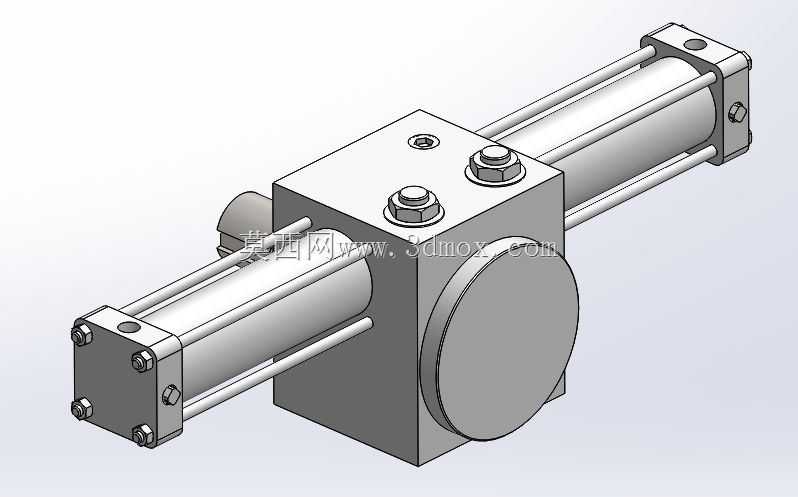

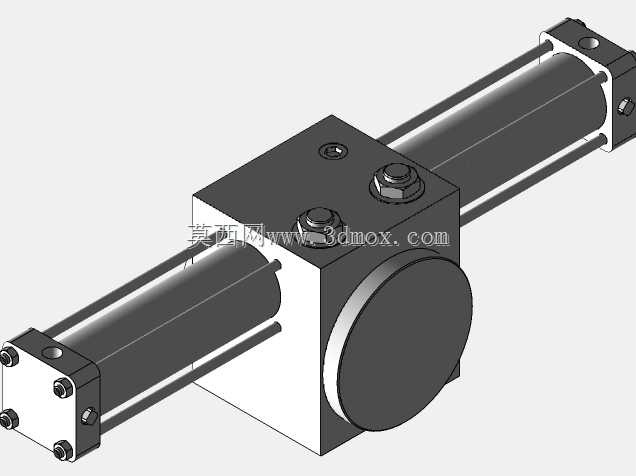

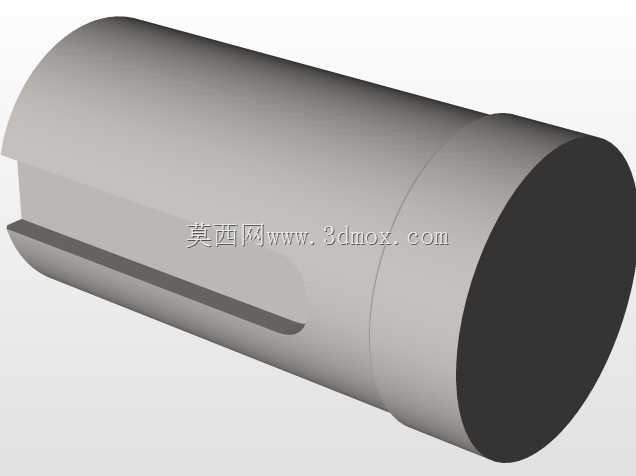

这款双出杆集成式液压缸，最初是针对冶金产线辊道位置调整、机床夹具同步夹紧这类需要双向等速输出、安装空间紧凑的工况做的结构设计，区别于常规单杆油缸，它的两侧杆径完全一致，无杆腔与有杆腔的作用面积相等，正反方向输出推力、运行速度完全对称，能避免单杆缸双向动作参数不一致带来的位置控制偏差，在需要同步对中夹紧、等距位移调整的工位上，能省掉额外的调速、压力补偿阀组配置。设计阶段最先敲定的是中间集成阀块的布局，没有采用常规油缸缸筒侧面外挂阀组的形式，直接将油口、单向节流、过载保护阀的安装孔集成在缸体中部的方块结构上，既缩短了液压油的流通路径，减少管路沿程压力损失，也能避免外接管路在设备运行过程中被剐蹭、振动松脱的风险，阀块两侧直接对接两根对称布置的缸筒，拉杆从一侧端盖贯穿阀块本体延伸到另一侧端盖，用锁紧螺母预紧，相比两个独立单杆缸并排安装的结构，整体安装占用的横向空间缩减近三成，安装基准面统一在阀块底部，找正的时候只需要贴合设备安装面打表找正阀块平面度即可，不用反复调整两个油缸的同轴度、平行度。从安装边界来看，缸体两端的端盖预留了标准拉杆安装孔，既可以做轴向脚架安装，也能配合前端法兰做前挂式固定，两侧活塞杆的端部加工有标准内螺纹孔，可直接连接负载接头，不用额外加装过渡连接盘；中部阀块的油口全部布置在顶面，接管时操作空间充足，不会和侧面的安装螺栓、设备周边结构产生干涉。实际选型应用时，要注意这款油缸的双向行程完全一致，适合负载作用在中心位置的对中动作场景，如果是单侧偏载工况，需要在活塞杆端部配套导向套，避免侧向力直接作用在缸内密封件上，缩短密封使用寿命。结构建模时，缸筒内壁、活塞杆表面的粗糙度、密封槽的尺寸公差都按照液压元件行业常规精度要求做了预留，端盖处的导向套长度比常规油缸加长20%，能承受一定幅度的轻微偏载，阀块内部的油道做了圆弧过渡处理，减少油液流道突变带来的压降和发热问题，整体结构没有采用特殊定制的异型零件，全部密封件、紧固件都是标准通用件，后期维护更换配件不需要单独开模定制，能降低现场运维的备件成本。
