CNC五轴DIY旋转轴结构设计方案

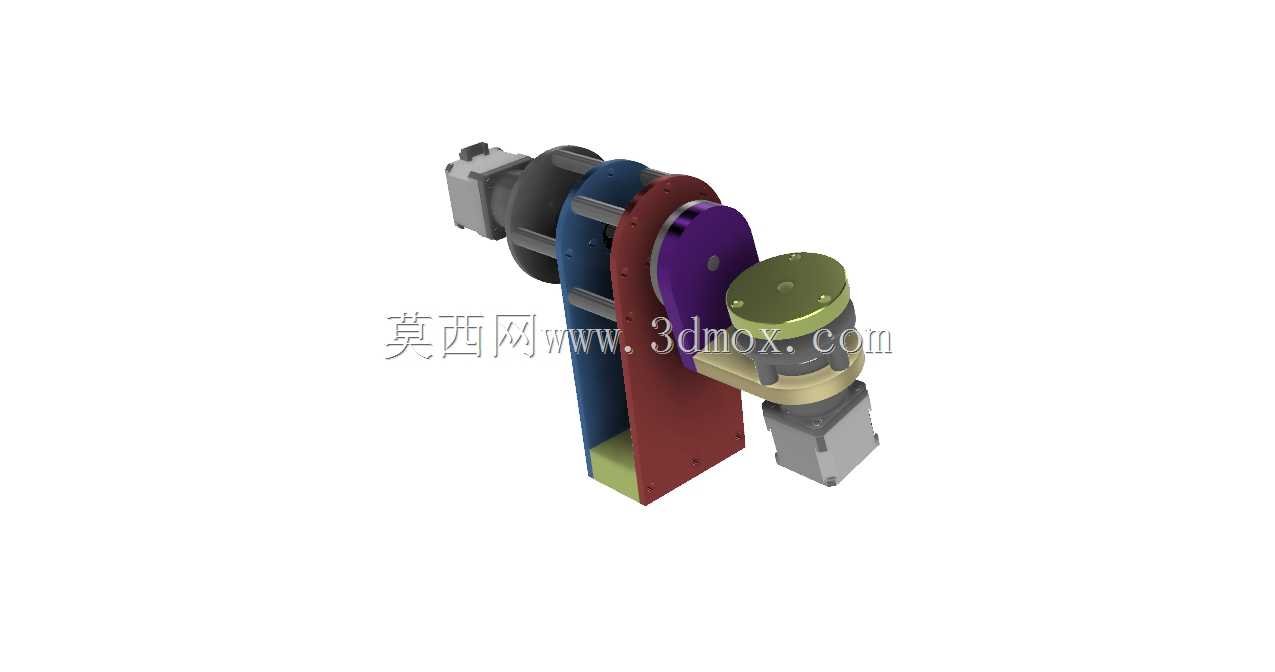

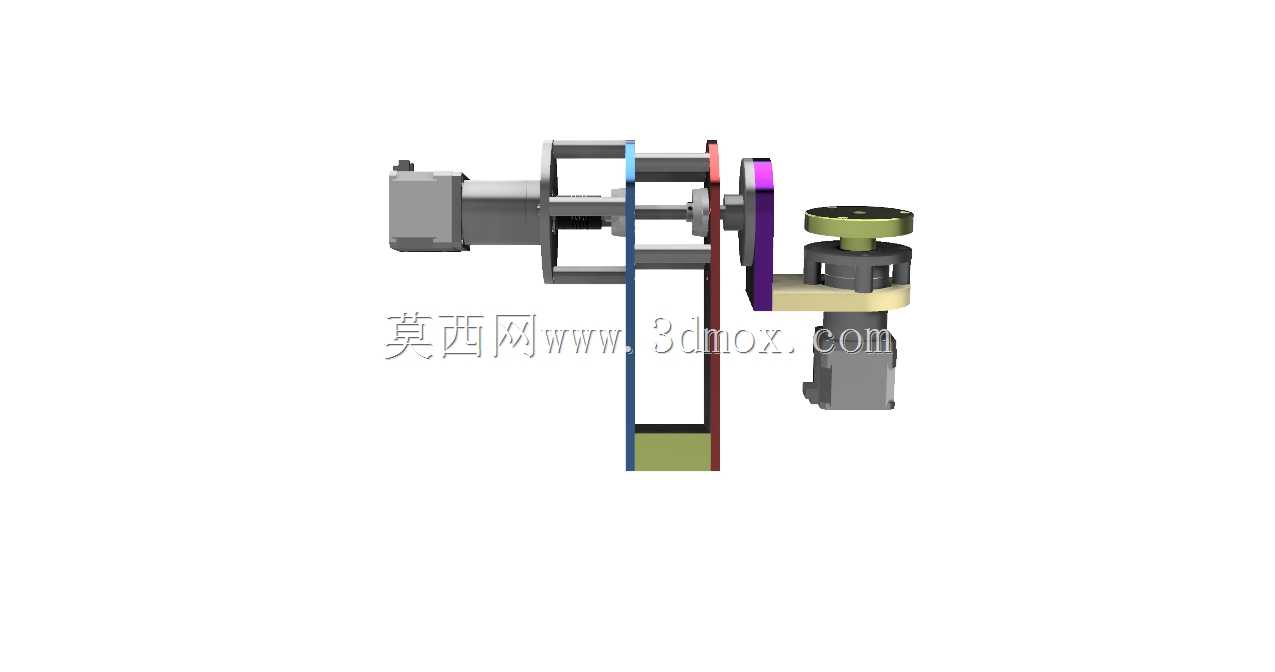

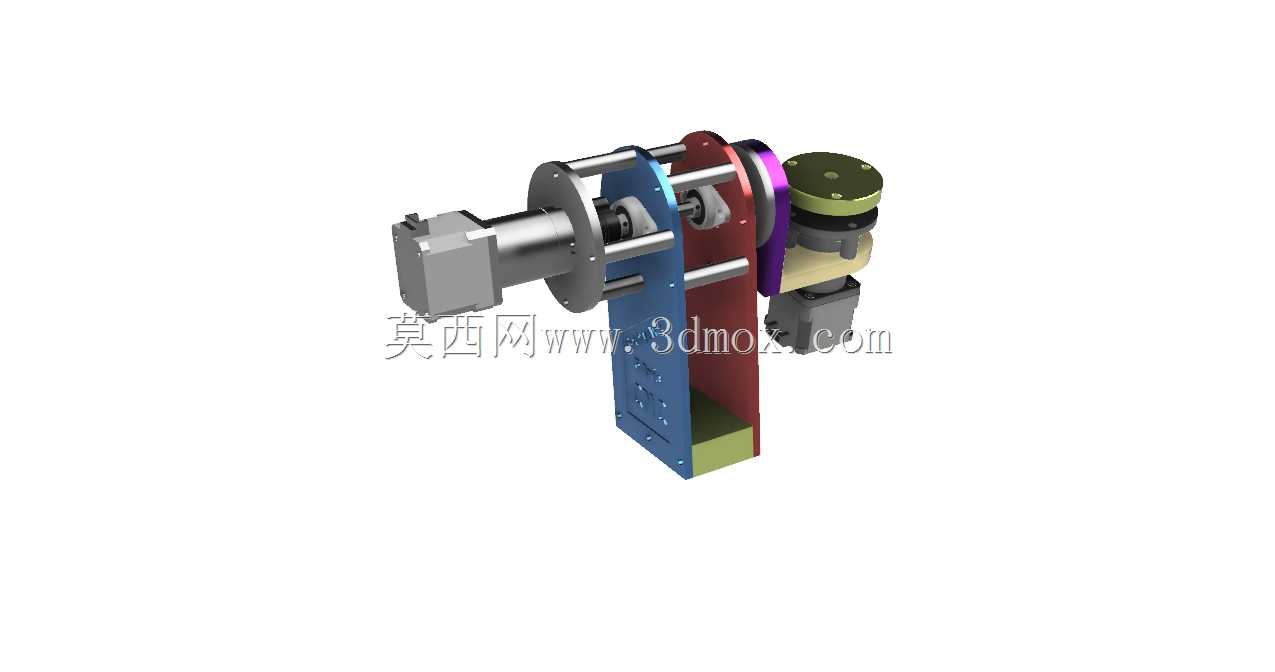

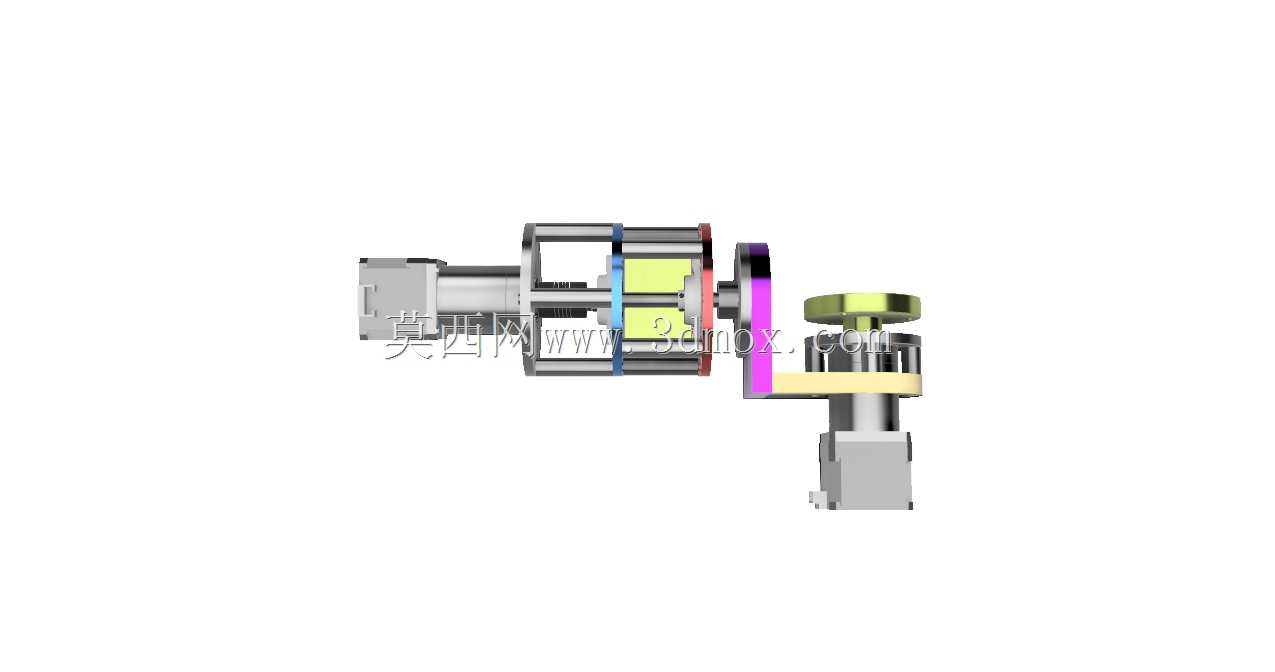

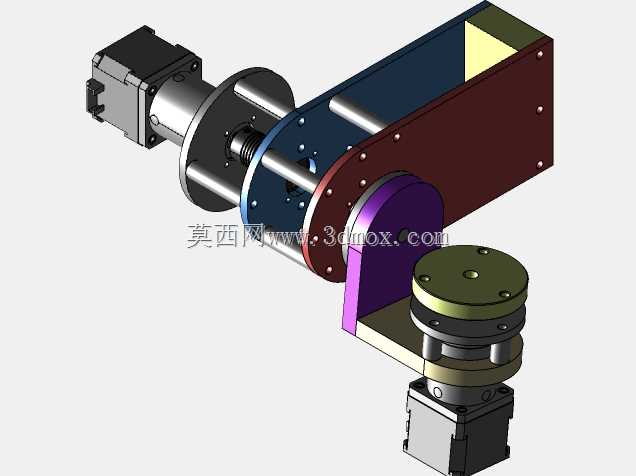

在小型数控加工场景中，不少DIY爱好者、小型加工工坊会受限于常规三轴机床的加工自由度，无法完成复杂曲面、多面联动的工件加工，这款五轴DIY旋转轴就是针对这类场景开发的核心功能附件，可直接加装在现有三轴CNC工作台上，将设备加工能力拓展至五轴联动水平，满足小尺寸复杂零件的多面加工、曲面铣削需求。从结构设计逻辑来看，该旋转轴采用双回转架布局，两个回转轴分别搭载独立驱动单元，可实现A轴、C轴两个方向的角度回转，配合原有XYZ三轴的直线运动，可让刀具从任意角度接触工件，避免加工过程中出现刀具干涉、加工死角的问题。设计过程中充分考虑了DIY场景的安装适配性，整体安装底座采用平直安装面设计，可直接通过T型螺栓固定在常规小型CNC工作台的T型槽上，无需对原有工作台进行二次改造，安装边界预留了足够的操作空间，不会和机床原有主轴、防护结构产生运动干涉。两个回转轴的传动结构采用紧凑化设计，将驱动单元、传动部件、锁紧结构全部集成在回转架内部，既缩减了整体外形尺寸，也能避免加工过程中切削碎屑、切削液进入传动间隙影响回转精度。回转架主体采用高强度板材拼接结构，在保证整体结构刚性的同时控制了整体重量，不会给工作台带来过大的负载压力，适配多数桌面级小型CNC的负载上限。实际使用过程中，该旋转轴可夹持小型圆柱类、异形类工件，完成叶轮类零件、小型模具型腔、多面体零件的一次装夹加工，省去多次装夹带来的定位误差，大幅提升复杂小零件的加工精度与加工效率。设计时针对回转精度做了专门的结构优化，回转轴的支撑部位采用高刚性轴承配置，可承受加工过程中的铣削冲击力，保证回转过程中的角度稳定性，锁紧结构可在角度调整到位后实现轴系锁止，避免加工过程中出现角度偏移。走线位置做了隐藏式布局，驱动线缆从回转架侧边的走线槽引出，不会随轴回转产生线缆缠绕问题，适配多数开源CNC控制系统的接线逻辑，用户可根据自身使用需求搭配对应的驱动模块完成调试。整体结构的零部件拆分逻辑清晰，多数结构件可通过常规铣削加工完成制作，降低DIY制作的加工门槛，装配过程无需专用工装，按照装配顺序即可完成整体组装，调试过程中可通过调整轴承预紧力、传动间隙来适配不同加工场景的精度需求，兼顾了加工刚性、安装便捷性与DIY场景的可实现性。
