桌面级小型龙门式简易数控加工装置

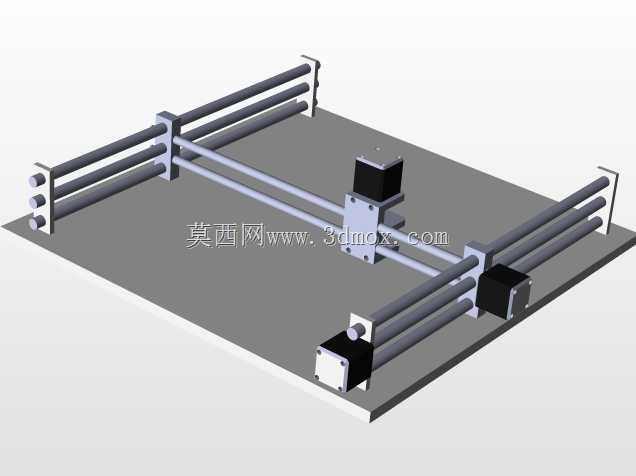

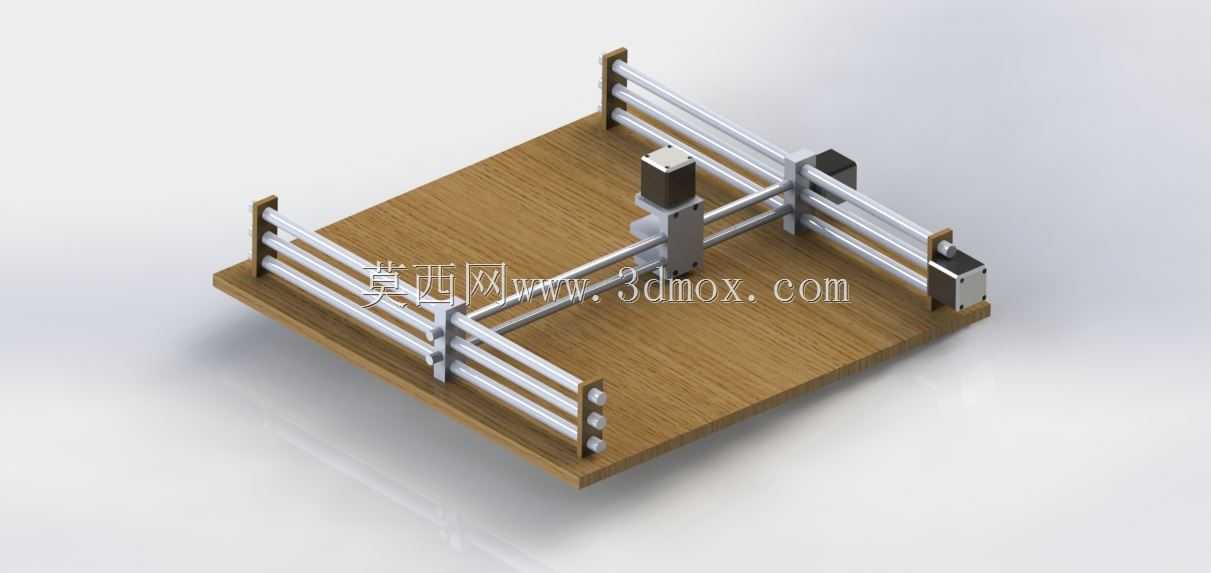

这款轻型龙门架构的数控加工装置，主要面向小型工件的精密加工作业场景，可适配软质金属、塑料、木材等多种材质的铣削、雕刻、钻孔工序，常见于个人DIY加工、小型工坊打样、教学实训等对加工行程要求不高、设备占地受限的使用场景。从结构设计来看，设备采用方形木质底板作为承载基座，基座平面度经过校准处理，为整套传动机构提供稳定的安装基准，能有效抵消加工过程中产生的小幅振动，避免加工轨迹出现偏移。传动部分采用双X轴平行光轴导轨搭配直线轴承的布局，两根平行光轴通过端部的立式支撑座固定在底板两侧，Y轴传动模组跨接在X轴的两个滑座上，形成稳定的龙门跨距结构，Z轴进给模组则安装在Y轴滑台上，可沿垂直方向完成进给动作，三个轴向的传动均通过丝杠副传递动力，配合端部安装的驱动元件，可实现三轴联动的轨迹控制。设计阶段充分考虑了桌面使用的安装边界，整套设备的横向、纵向尺寸均控制在常规桌面可容纳的范围内，基座底部无需额外浇筑地基，直接放置在平整硬质台面上即可完成调平使用，设备总重量控制在单人可搬运的区间，方便根据使用需求灵活调整摆放位置。功能层面，该装置可根据加工需求更换不同规格的加工主轴，适配不同直径的刀具装夹，针对不同材质的加工参数可通过配套的控制系统调整进给速度与主轴转速，在加工小尺寸塑料件、木质标牌、软金属浮雕等工件时，可达到满足常规使用要求的加工精度。结构设计上尽量简化了非必要的冗余部件，导轨支撑座、滑座连接件均采用标准化的机加工件，降低了装配调试的难度，日常维护时仅需定期对导轨、丝杠部位加注润滑脂，检查传动连接件的紧固状态即可，无需复杂的专业维保操作。在安装调试过程中，需要重点保证X轴两根平行导轨的平行度误差控制在允许范围内，避免Y轴移动时出现卡滞、爬行的问题，Z轴导轨与底板平面的垂直度需要做校准，防止垂直进给时出现刀具偏斜，影响加工面的平整度。
