GT2同步带轮精密传动结构设计

这款GT2同步带轮是同步传动系统里的核心执行零件，日常在3D打印设备的进给轴传动、小型自动化输送线的动力传递、桌面级精密检测设备的位移驱动、小型雕刻机的运动轴传动场景里都能见到它的身影，核心作用是和对应节距的GT2同步带啮合，把电机输出的旋转运动无滑差地传递到执行端，保证传动过程中速比恒定，不会出现普通平带传动的打滑丢步问题，也能避免齿轮传动带来的回程间隙过大、运行噪音高的问题。

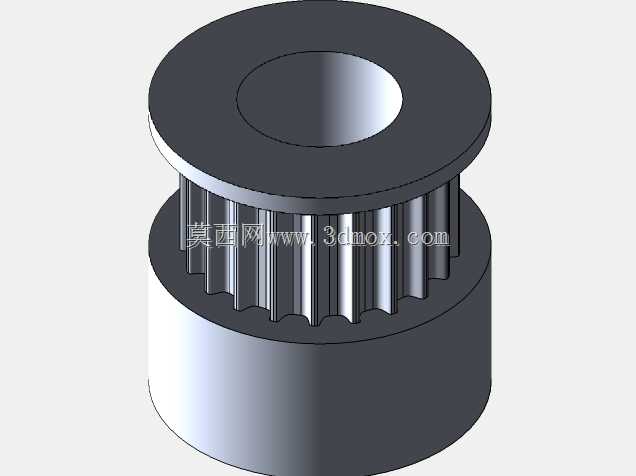

从设计思路来看，这款带轮采用了挡边一体式的结构，上下两端的凸缘挡边高度经过匹配计算，刚好能限制同步带在高速运转时的轴向窜动，不会出现带体从轮齿上滑脱的故障，中间的轮齿部分采用标准GT2齿形，齿廓曲线做了修形处理，和带齿啮合的时候能实现渐进式接触，减少啮合冲击，降低运行过程中的噪音和齿面磨损。带轮中心的安装孔采用基孔制公差设计，能和常见的微型电机输出轴、传动轴实现过渡配合，搭配紧定螺钉就能完成轴向和周向的固定，不需要额外设计复杂的胀紧结构，适配小型轻量化设备的安装需求。

从安装边界来看，带轮的整体外径、挡边外径、轮毂长度都做了标准化适配，轮齿部分的宽度刚好匹配常用宽度的GT2同步带，下方的轮毂段长度预留了足够的轴伸安装空间，安装时不需要额外加工垫片调整位置，只要保证带轮安装后和对应从动轮的端面平行度在允许公差范围内，就能让同步带在整个齿宽上均匀受力，避免偏磨导致的带体提前失效。实际选型使用的时候，要注意带轮的齿数和设计传动比匹配，安装时不要敲击带轮的齿面和挡边部位，避免齿形变形或者挡边歪斜导致传动卡滞，日常维护只需要定期清理齿槽内的杂物，不需要额外加注润滑脂，因为同步带和带轮的啮合是橡胶和金属的无润滑传动，多余的油脂反而会导致带体打滑、橡胶老化加速。

这款带轮的结构设计充分考虑了小型精密设备的安装空间限制，整体结构紧凑，没有多余的冗余结构，重量控制在合理范围内，高速运转时的动平衡表现稳定，在每分钟数千转的转速下也不会出现明显的振动，能满足桌面级精密设备长期稳定运行的传动需求，不管是做新设备的结构设计选型，还是做现有设备的备件替换，都能直接适配对应的安装尺寸，不需要做额外的结构修改。
