摩托车R6后减震器总成三维结构设计

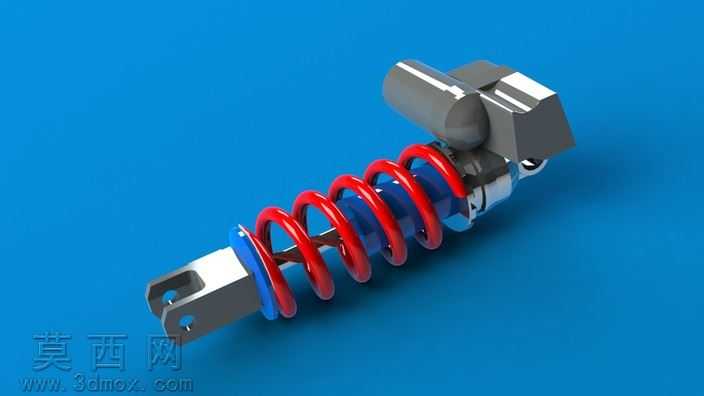

本作品为摩托车后悬挂系统的R6减震器总成三维建模成果，建模过程严格遵循减震器实际生产的尺寸比例与装配逻辑，完整还原了该款阻尼式弹簧减震器的全部结构细节。建模阶段以减震器的实际功能逻辑为核心，首先完成下端吊耳安装座的结构搭建，该部件采用高强度金属材质设定，预留标准安装孔位用于与后摇臂铰接，建模时精准还原了安装座的倒角、孔位公差与加强筋结构，保证安装位的结构强度符合实际使用要求。随后完成阻尼缸筒部分的建模，缸筒作为减震器的核心承载结构，外壁做光滑金属质感处理，内部预留阻尼阀、活塞杆的装配空间，上端的调节机构也做了精细化还原，可直观看到阻尼调节旋钮、油路接口的结构形态，清晰展示该款减震器阻尼可调的功能特性。螺旋弹簧部分的建模严格按照实际弹簧的节距、线径、中径参数绘制，弹簧两端做并圈磨平处理，与上下弹簧座的贴合面完全匹配，弹簧表面设置红色喷塑材质，搭配上下两端的蓝色缓冲胶垫，还原实车的视觉效果与缓冲限位功能。上端的安装接头部分，建模时还原了与车架连接的铰接结构，同时兼顾了结构轻量化的设计细节，去除不必要的冗余料厚，符合摩托配件轻量化的设计趋势。渲染阶段采用蓝色纯色背景突出主体，金属部件赋予高反光镀铬与哑光金属两种不同质感，区分不同零部件的材质差异，弹簧的红色喷塑材质做了细微的颗粒质感处理，缓冲胶垫赋予哑光橡胶材质，通过光影调整清晰展现各部件的装配关系与结构层次。整个建模过程遵循自上而下的装配设计思路，先确定减震器的总长度、安装距、行程等核心参数，再逐一拆分绘制各个零部件，保证各部件之间无干涉，装配关系完全符合实际机械结构逻辑，可直观展示减震器的工作原理：当车轮受到冲击时，弹簧先吸收冲击能量，阻尼缸筒内的油液通过阻尼阀产生阻尼力，将冲击能量转化为热能散发，配合缓冲胶垫限制极限行程，避免金属部件硬碰撞，完整呈现了阻尼弹簧减震器的结构设计逻辑与功能实现方式。
