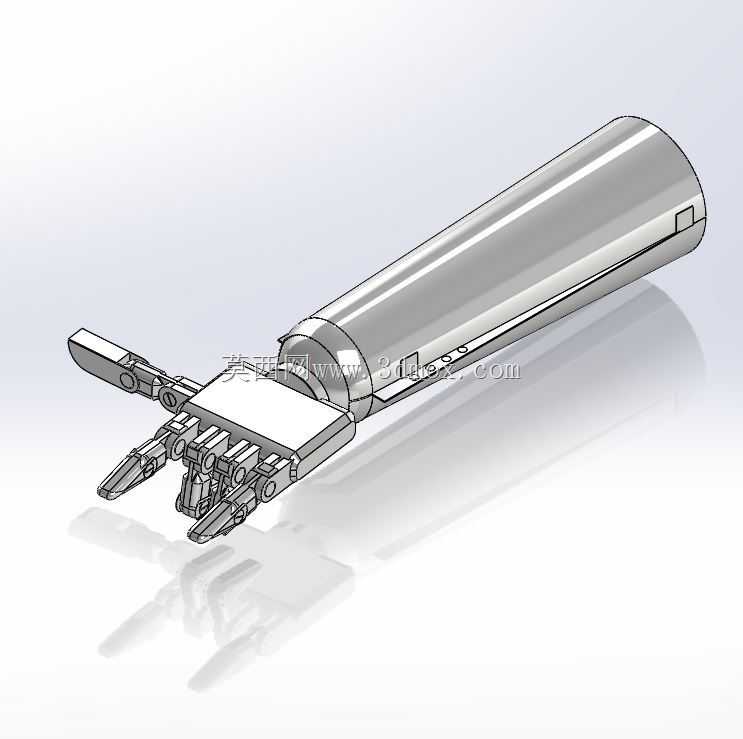

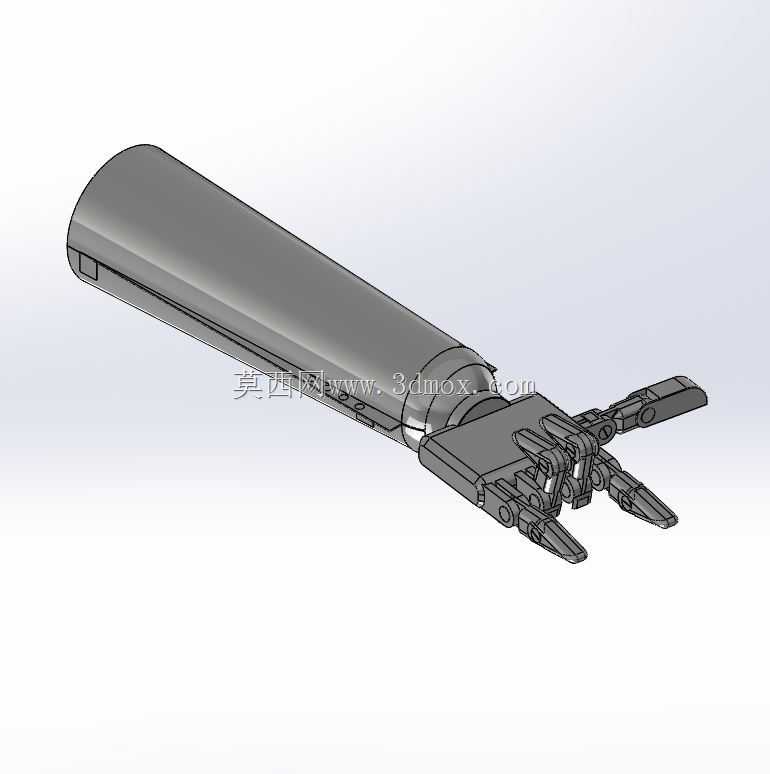

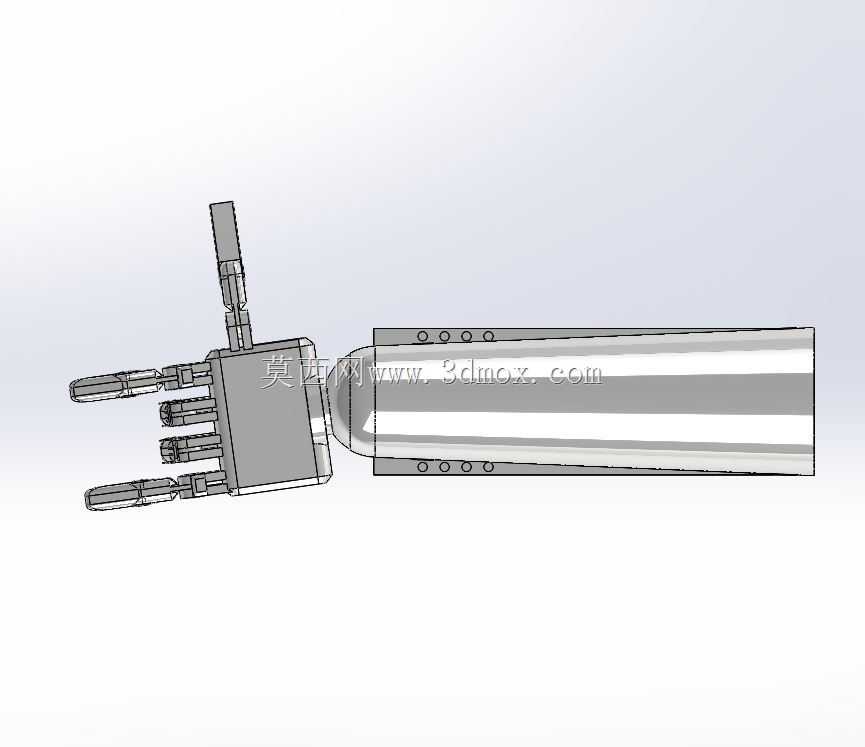

仿生上肢假肢机械结构三维设计

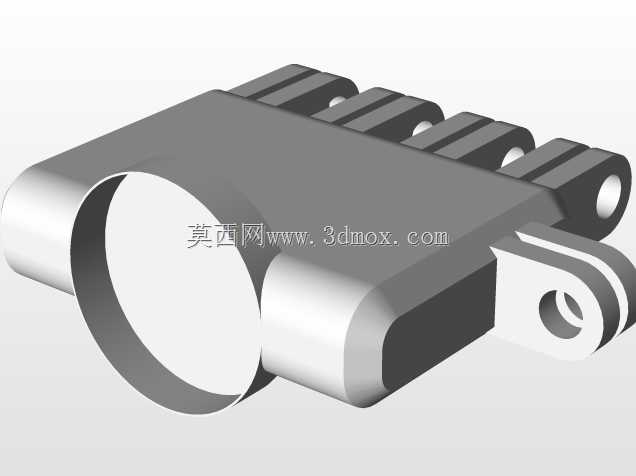

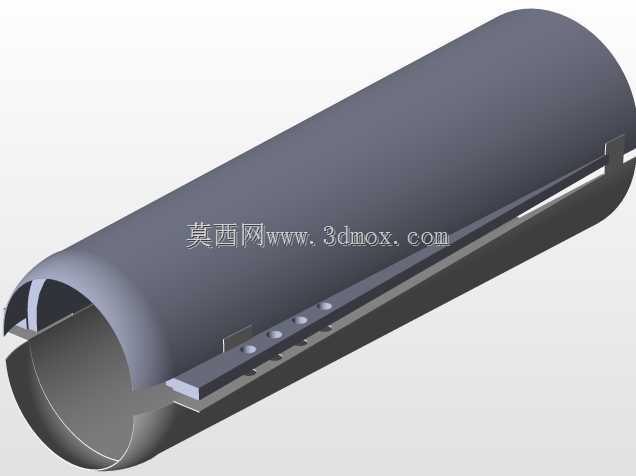

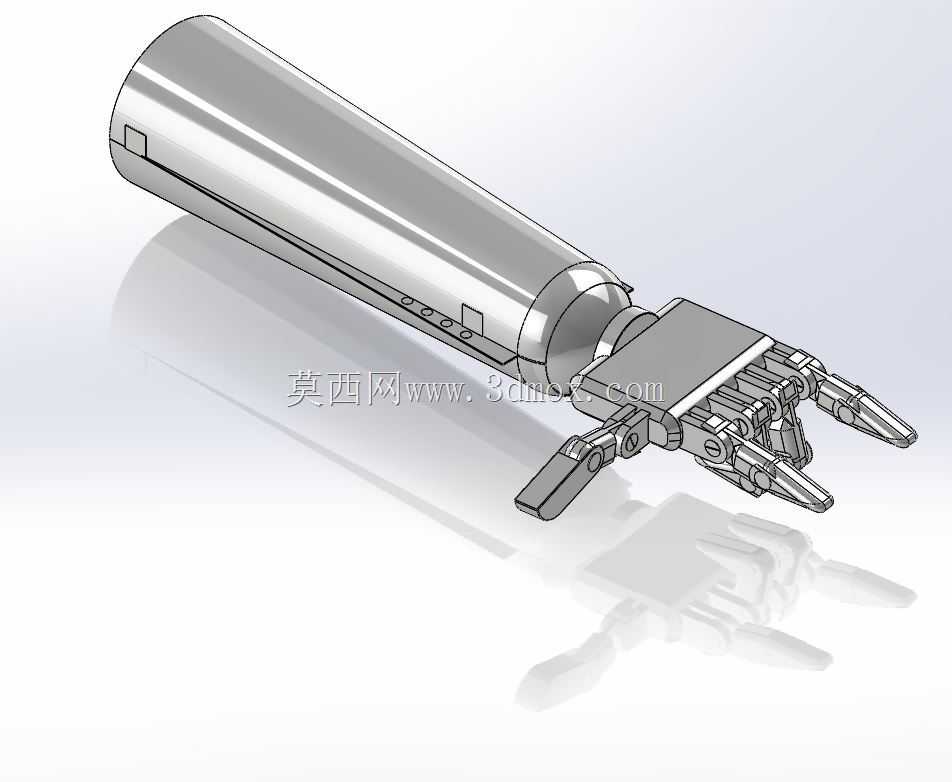

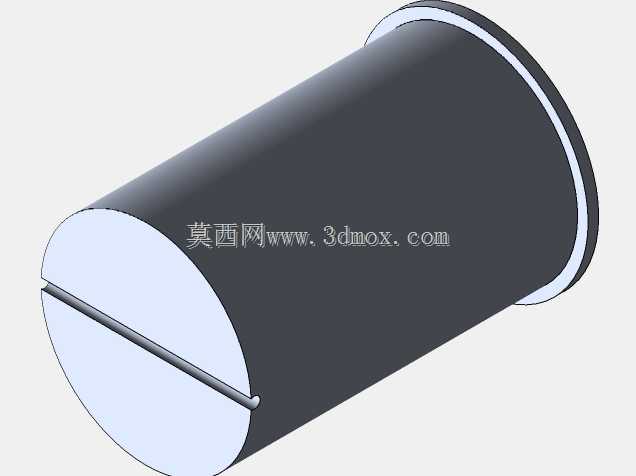

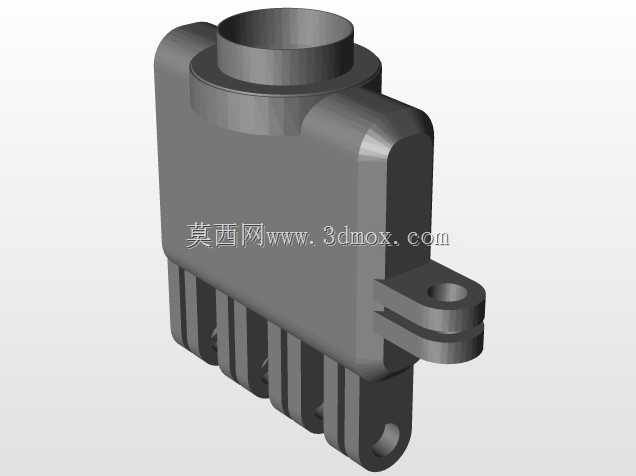

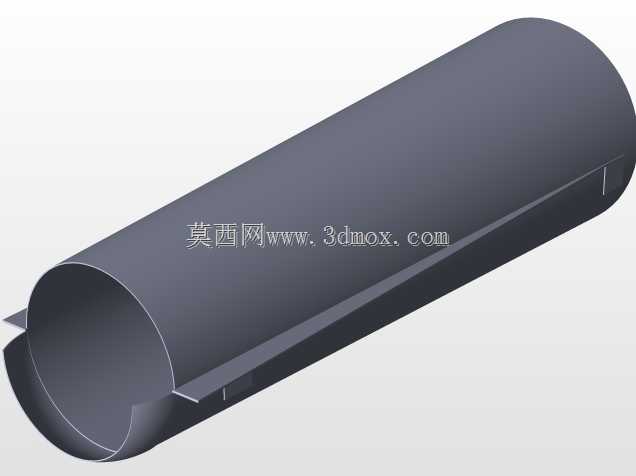

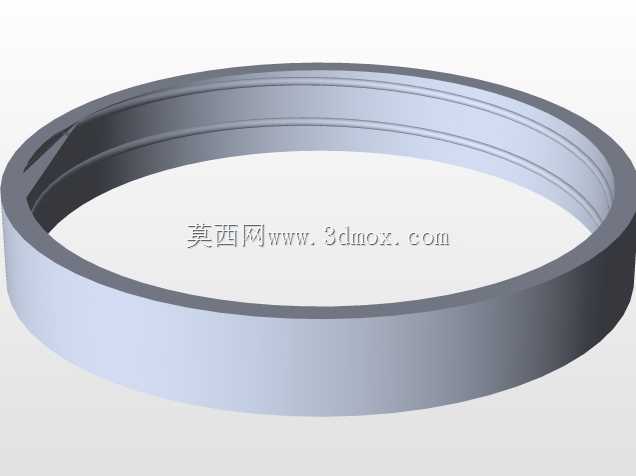

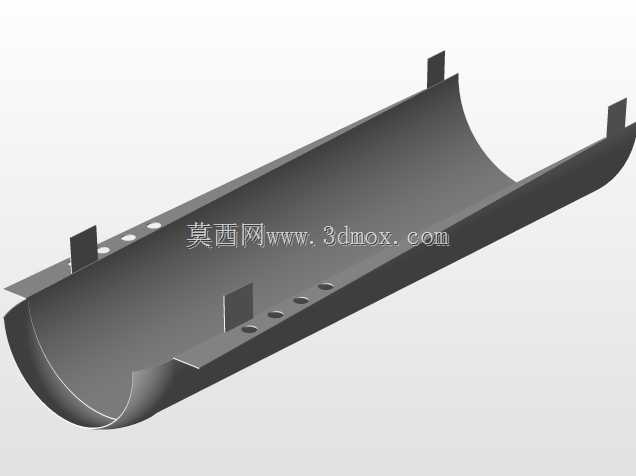

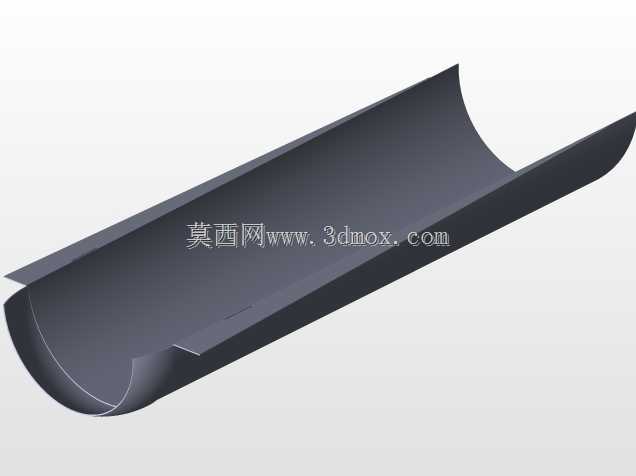

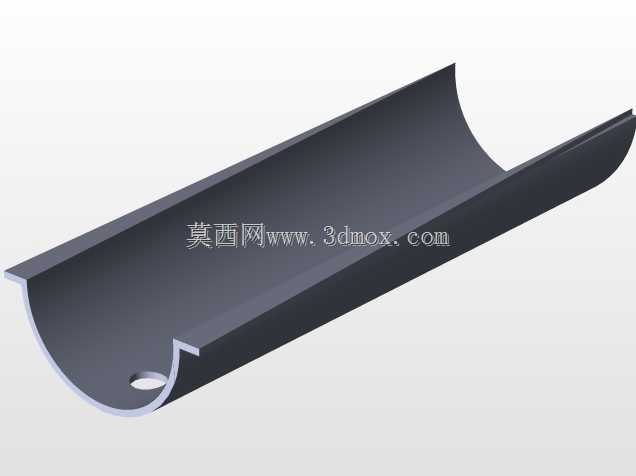

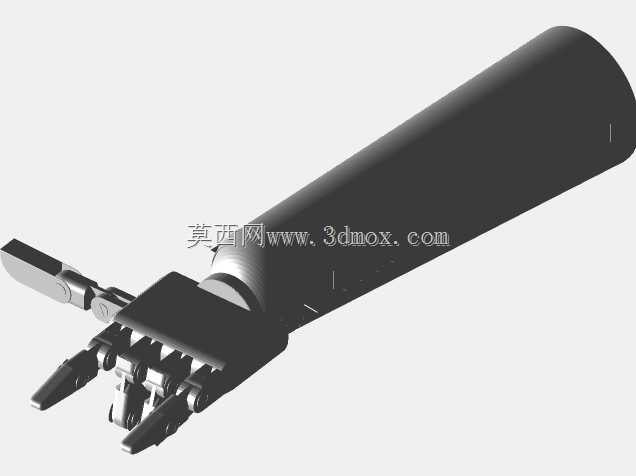

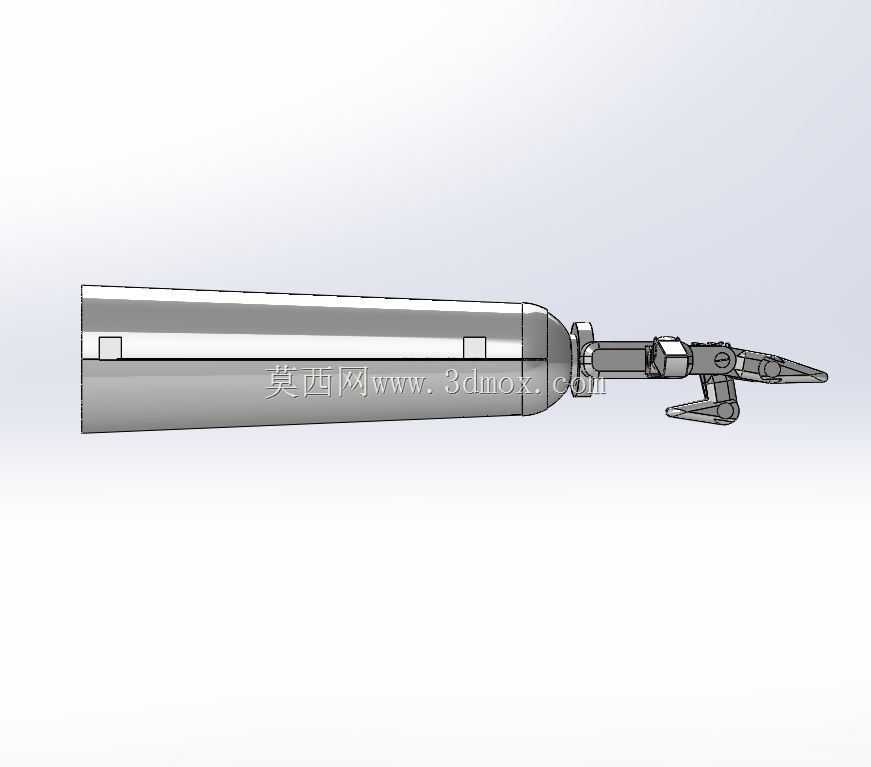

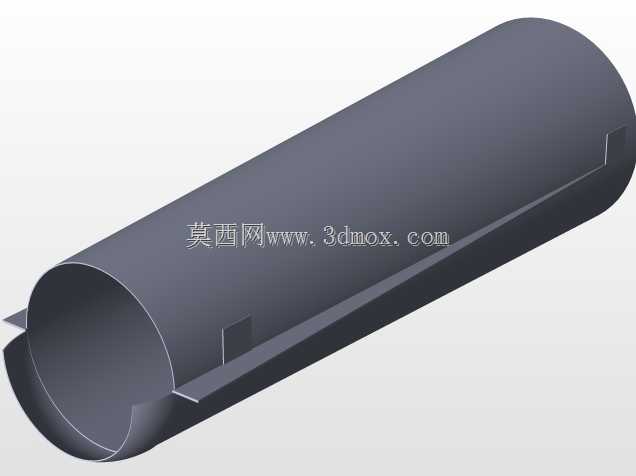

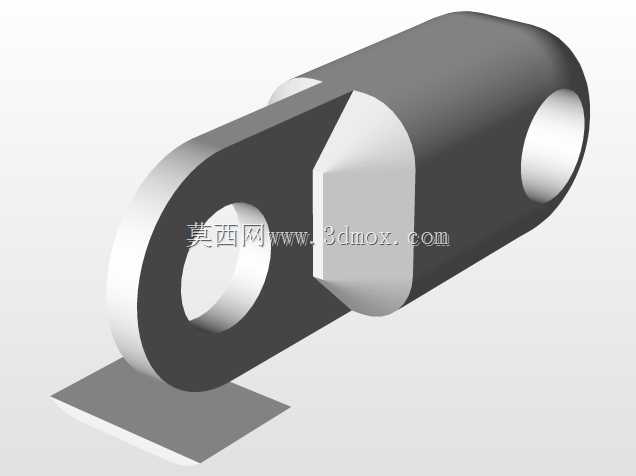

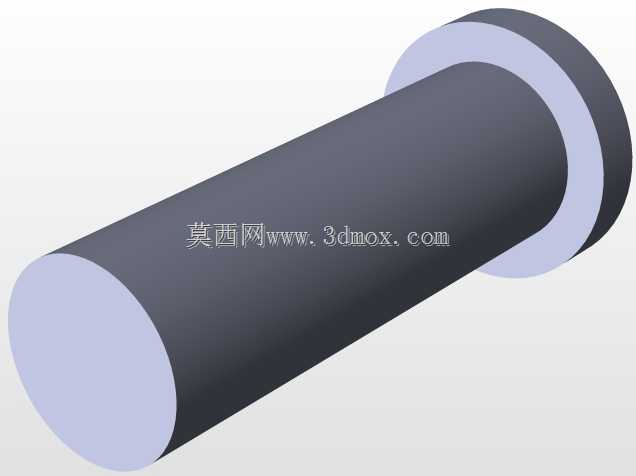

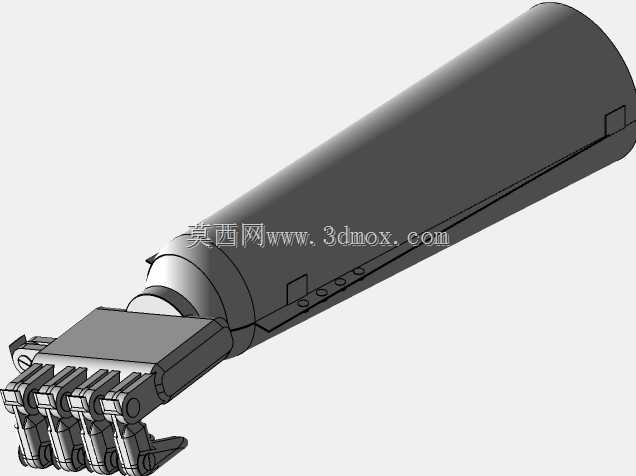

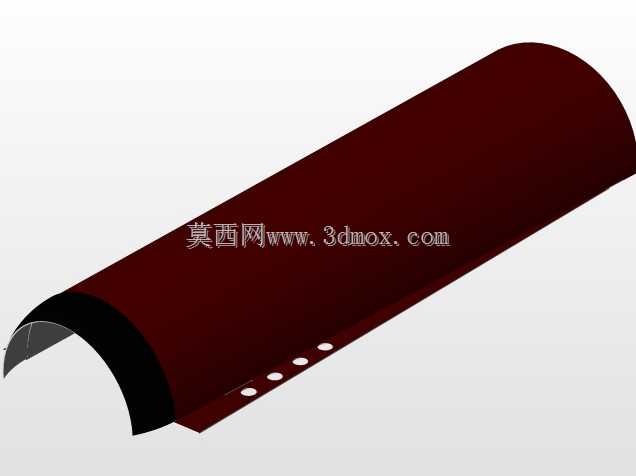

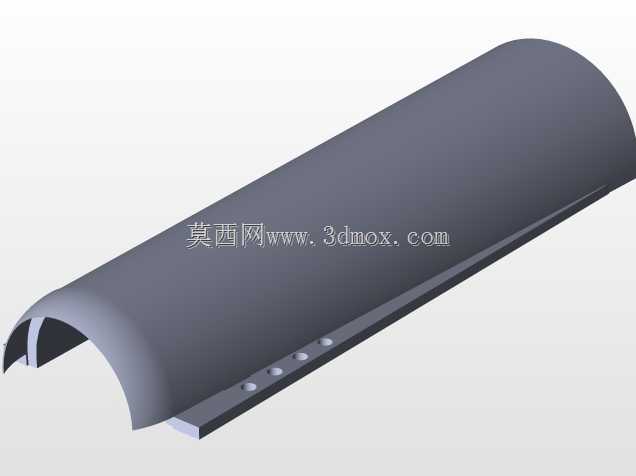

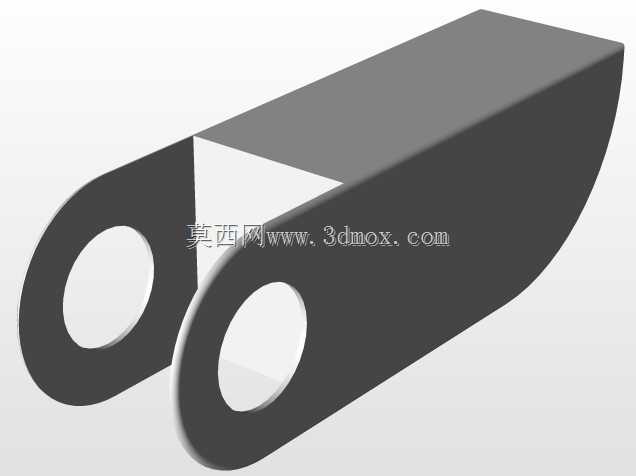

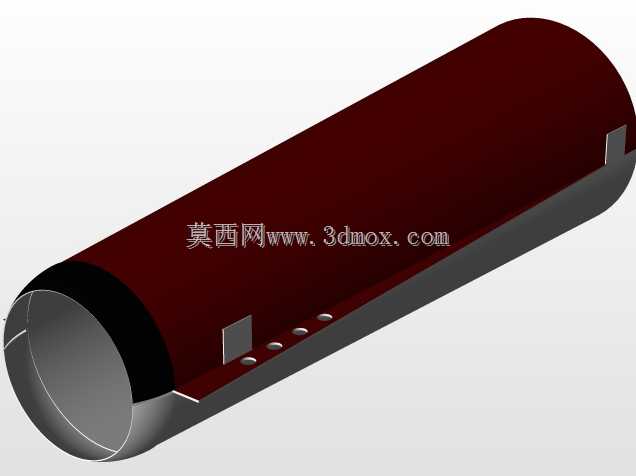

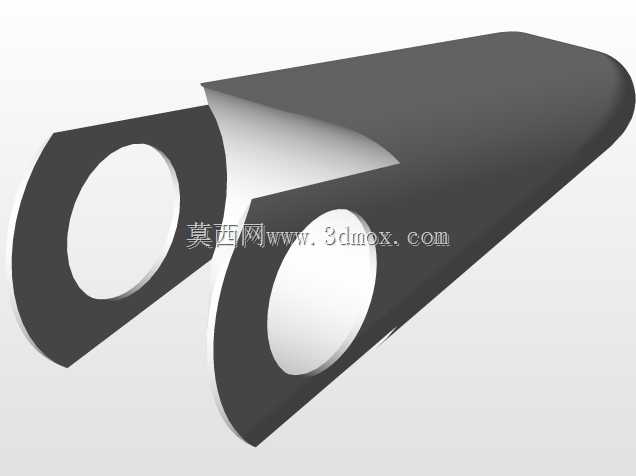

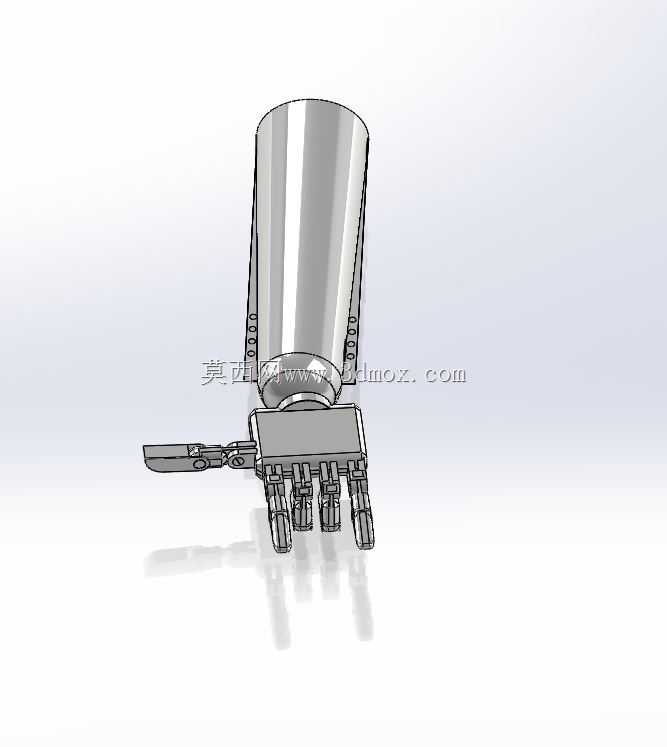

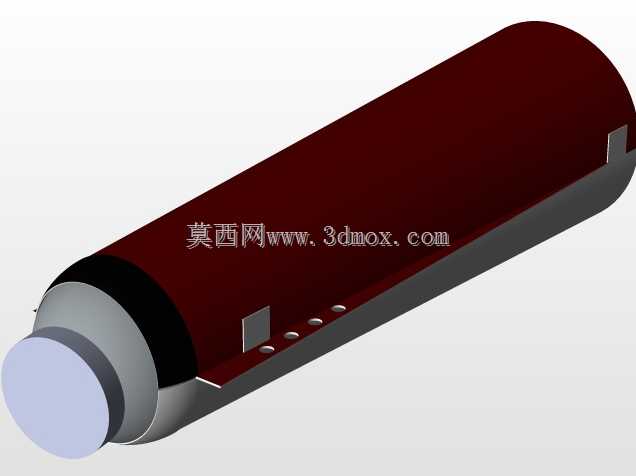

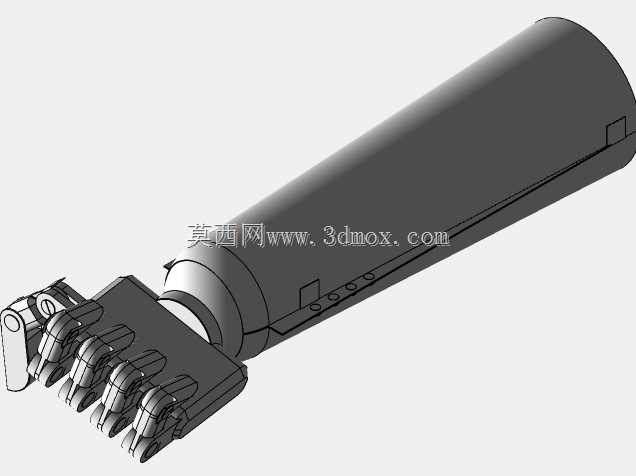

这款仿生上肢假肢的结构设计，核心围绕上肢缺失群体的日常动作需求展开，从实际穿戴适配性出发做了多维度的结构考量。接受腔部分采用锥形渐变的流线型轮廓，内壁预留了软组织贴合的缓冲余量，边缘做了圆弧过渡处理，避免长期穿戴对残肢末端造成压疮，接受腔侧壁预留的安装槽位，可适配不同厚度的内衬套，满足不同残肢围度用户的穿戴需求，同时腔体内壁排布的走线槽，可将肌电信号采集线路、驱动供电线路完全内嵌，避免线路外露造成的勾挂损坏。腕部连接结构采用了模块化快拆设计，通过端面定位销与锁紧卡扣实现手掌单元与接受腔的快速拆装，既方便后期维护更换零部件，也可根据用户需求切换不同功能的末端执行单元，腕部的转动副预留了30度的径向调整间隙，可适配不同用户的残肢旋转角度偏差，降低穿戴时的对位难度。手指部分采用连杆耦合传动结构，每根手指设置三个转动关节，关节处采用耐磨轴套配合销轴连接，指节的运动轨迹完全复刻人体手指的自然弯曲弧度，拇指额外设置了独立的侧摆转动副，可实现与其余四指的对掌动作，满足抓握水杯、握持餐具、拾取细小物件等日常生活动作的需求，指腹位置预留了防滑贴片的安装槽，可粘贴硅胶防滑垫提升抓握时的摩擦力，避免物件滑落。整个结构的传动路径做了优化设计，将驱动单元内置在接受腔与手掌的连接段内，不额外占用外部空间，整体外轮廓做了圆滑过渡处理，没有尖锐凸起，避免日常使用时磕碰周边物体。各运动关节的转动角度都做了机械限位，避免过度弯折造成结构损坏，同时限位位置设置了缓冲垫，降低关节运动到极限位置时的冲击噪音。整个结构的安装边界充分考虑了常规成人上肢的尺寸比例，接受腔长度适配前臂中段截肢的残肢长度，手掌部分的尺寸与成人手掌尺寸比例一致，各连接部位的安装孔位都做了标准化设计，可适配市面上常规的肌电控制模块、微型驱动电机等标准零部件，降低生产组装与后期维护的成本。
