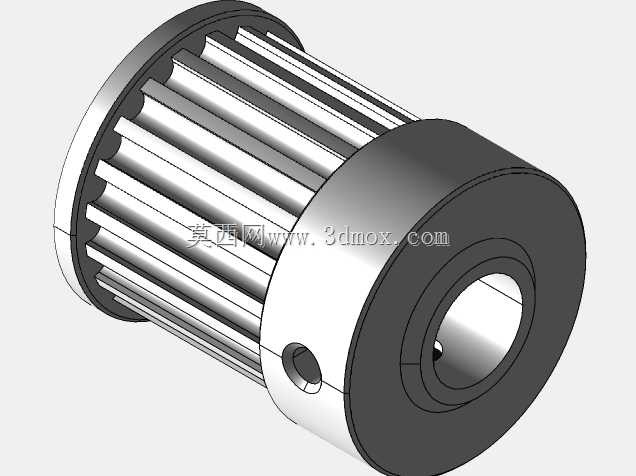

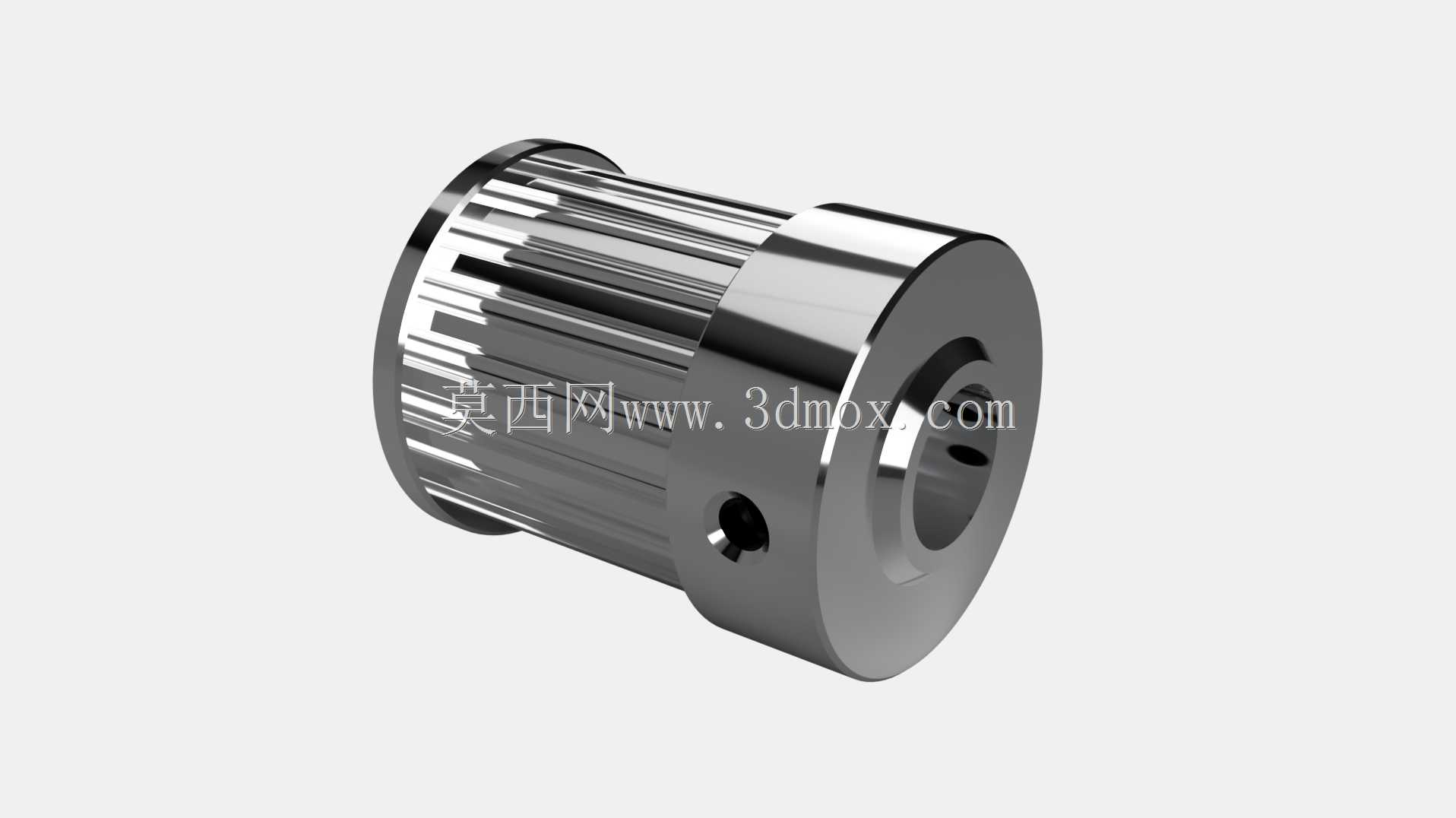

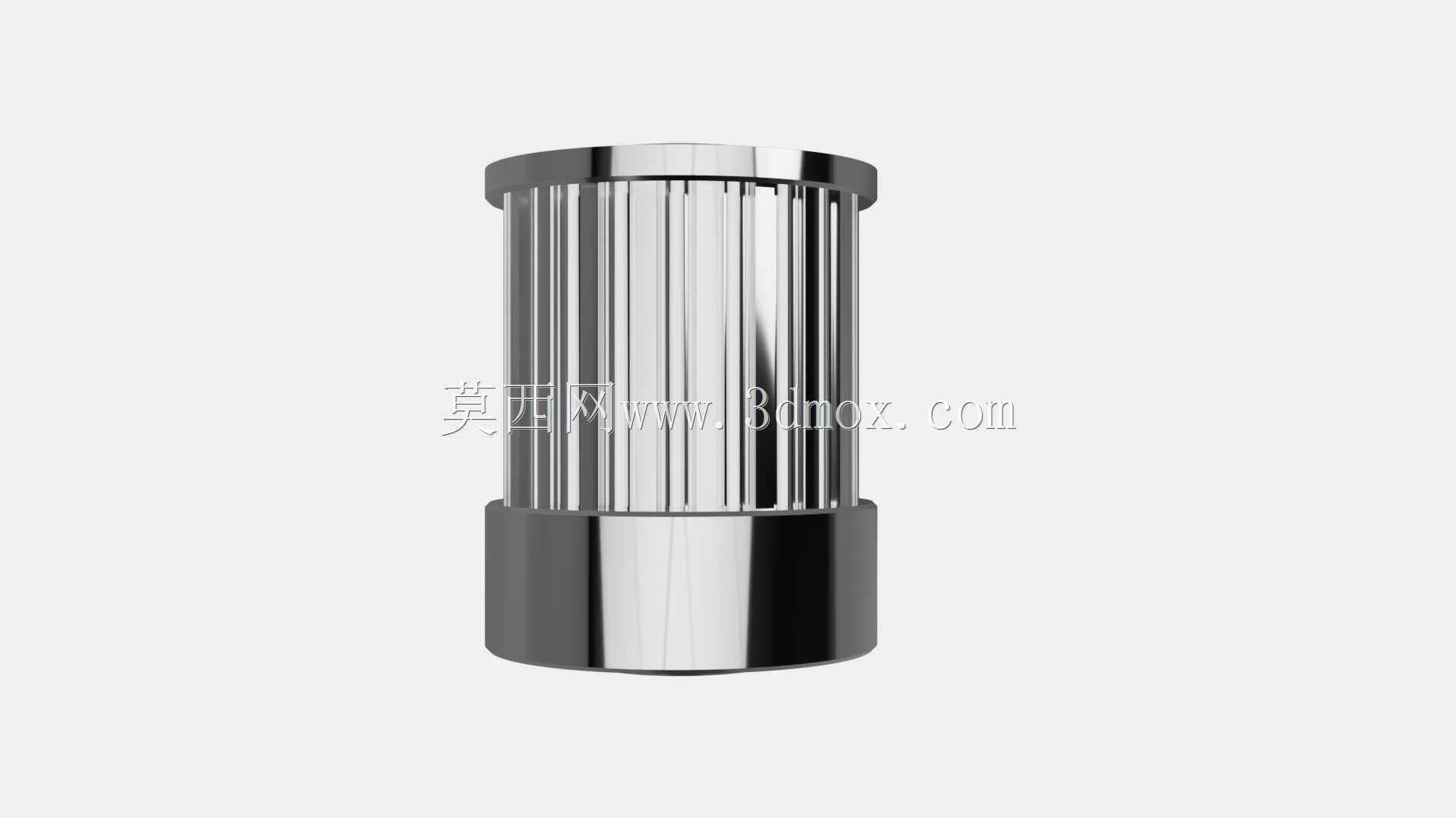

这款同步带轮的设计,最初是针对桌面级激光雕刻切割机、小型CNC加工设备以及DIY类3D打印机的传动需求做的适配,这类轻载精密传动场景对传动间隙、安装同轴度的要求远高于普通输送类传动,不能照搬工业重载带轮的冗余结构,否则会增加运动部件惯量,影响设备的动态响应精度。从结构细节来看,带轮采用HTD-3M齿形,这种圆弧齿廓的同步带齿形相比梯形齿,啮合时的应力集中更小,高速往复运动下不会出现爬齿、跳齿问题,20齿的齿数选择是兼顾传动比与带轮最小包角的平衡结果——齿数过少会让带的弯曲疲劳寿命骤降,齿数过多则会在相同中心距下减小啮合包角,降低传动扭矩承载能力。安装孔采用6.35mm的标准孔径,刚好适配市面上多数小型设备常用的57系列步进电机、42伺服电机的输出轴径,带轮侧面设计的紧定螺钉孔,可直接通过顶丝实现轴与带轮的周向固定,无需额外加工键槽,降低了DIY用户和小批量设备厂商的轴加工成本。两端的法兰挡边是这个带轮的核心结构细节,很多新手设计同步带轮时容易忽略挡边结构,实际设备运行中,同步带受张力波动、安装平行度误差影响,很容易出现轴向窜动,一旦带从带轮齿面脱出,会直接导致传动失效,甚至撞坏设备的运动执行部件,法兰挡边的直径略大于带轮齿顶圆,刚好能限制同步带的轴向窜动范围,同时不会和带的侧边产生过度摩擦。设计时的尺寸精度控制在0.1mm以内,这个公差范围既能保证带轮和同步带的啮合间隙合理,不会出现卡滞或间隙过大的问题,也适配普通FDM3D打印、小型CNC铣削的加工精度能力,用户拿到模型后不管是自己打印试制,还是找机加工做金属件,都不需要额外调整尺寸就能直接使用。从安装边界来看,带轮的轴向长度做了适配常用15mm宽3M同步带的设计,安装时只要保证电机轴插入深度达到带轮轮毂长度的三分之二以上,就能保证传动的同轴度,不会出现带轮偏摆的问题,轮毂部分的厚度做了针对性加强,即使是用PLA等强度较低的材料打印,在紧定螺钉的顶紧力下也不会出现轮毂开裂的问题。在实际设备应用中,这类带轮通常和对应的从动轮配合,组成X轴、Y轴的直线运动传动组,相比齿轮齿条传动,同步带传动的噪音更低,不需要定期润滑,维护成本极低,非常适合桌面级民用加工设备的使用场景,设计时特意将带轮的外圆做了轻微的倒角处理,安装同步带时不需要刻意对准齿位,稍微转动带轮就能让带齿顺利卡入齿槽,降低了设备组装的难度。
