2.54间距3Pin直插莫仕连接器结构

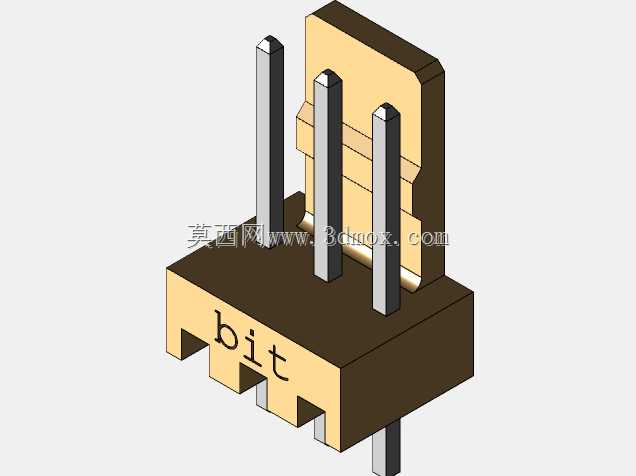

这款2.54间距3Pin直插连接器，是板对板、线对板信号传输场景里的常用基础连接件，在消费电子主板、工业控制板卡、测试治具内部的信号链路搭建中应用极广，主要承担低压小电流信号的稳定导通作用，适配常规0.8mm厚度PCB板的波峰焊焊接工艺。从结构设计来看，整体采用绝缘基座加金属插针的经典组合，绝缘基座选用耐高温工程塑料材质，能够耐受波峰焊过程中的短时高温冲击，避免焊接过程中基座变形导致插针移位。基座上的插针安装孔位严格按照2.54mm标准间距排布，孔位内壁做了定位卡槽设计，插针压入后不会出现轴向窜动或径向偏转，保证每根插针的位置度公差控制在0.1mm以内，避免焊接时出现连锡、偏位问题。插针采用黄铜基材表面镀锡处理，既保证了良好的导电性能，也提升了焊锡浸润性，插针伸出基座底部的长度适配常规PCB板厚，焊接后焊盘爬锡高度均匀，导通可靠性有保障。基座侧面做了防呆凸台结构，与配套母座对接时能够快速对位，避免反插损坏针脚，基座底部的开槽设计能够在焊接时让助焊剂挥发顺畅，减少焊盘处的助焊剂残留，降低长期使用后的接触不良风险。安装边界上，这款连接器的整体占用板上空间极小，横向三个针位总宽度适配2.54mm网格的PCB布局，插针中心距严格遵循行业通用标准，能够和市面上同规格的母座、杜邦线端子完全兼容，不需要额外调整板上开孔位置。基座的高度设计兼顾了板上空间占用和对接插拔的操作空间，插针顶端做了倒角处理，对接母座时能够顺畅导入，不会出现针头顶偏、弯折的问题。在实际选型使用中，这类连接器多用于传输控制信号、传感信号等小电流回路，不适合大电流功率传输场景，设计PCB封装时需要注意预留足够的焊接焊盘尺寸，焊盘宽度略大于插针直径，保证焊接强度，同时在连接器周边3mm范围内不要布置过高的元器件，给插拔操作留出足够的操作空间。建模过程中对插针的同轴度、基座的安装孔位公差都做了还原，能够直接用于PCB结构干涉检查、整机装配模拟，提前验证板上布局的合理性，避免实际打样后出现连接器和周边结构件干涉、对接空间不足的问题。
