八英寸全向麦克纳姆轮结构设计

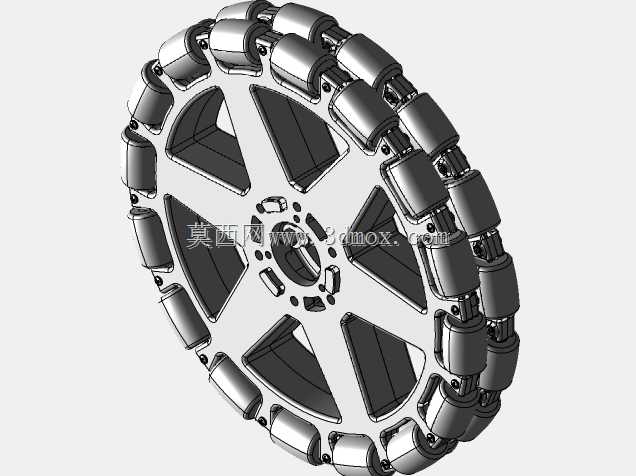

　　这款全向轮的设计初衷，是解决传统轮式移动机构无法在狭小空间内完成横向平移、原地回转等复杂动作的痛点，目前广泛应用在AGV搬运小车、竞赛机器人、仓储分拣移动平台、窄通道作业巡检设备上，相比普通舵轮转向结构，它不需要额外设置转向驱动机构，仅通过不同轮组的转速差与转向配合，就能实现平面内任意方向的移动，大幅缩小设备的转弯半径，甚至能在和自身投影面积接近的空间内完成转向调整，适配空间局促的作业场景。从结构设计来看，这款轮体采用主辐板搭配周向分布小辊子的布局，主轮辐采用六辐式镂空结构，在保证整体结构刚度的前提下尽可能降低轮体自重，减少转动惯量对驱动电机的负载冲击，辐板上预留的安装孔位做了沉头处理，避免紧固件突出影响辊子转动，

　　中心安装孔采用多螺栓孔圆周分布的设计，能适配不同规格的驱动输出法兰，安装时只要保证轮体端面与驱动轴的垂直度，就能避免运转过程中出现偏摆抖动的问题。周向排布的小辊子轴线与主轮轴线呈45度夹角，每个小辊子都自带独立的转动支撑，辊子外轮廓采用圆弧修形，保证轮体滚动过程中始终有至少两个辊子与地面接触，避免行进过程中出现颠簸卡顿，辊子的安装间隙经过严格校核，既不会因为间隙过小出现卡滞，也不会因为间隙过大导致运转过程中产生异响和冲击。尺寸边界上，这款八英寸规格的全向轮，主轮外径适配常规八英寸轮系的安装空间，轮体宽度方向的尺寸经过压缩，不会过多占用移动底盘的横向安装空间，安装法兰的端面到轮体外缘的距离做了严格控制，

　　能适配多数标准驱动模组的安装尺寸，不需要额外设计转接法兰就能完成装配。在实际选型使用时，要注意单轮的负载上限匹配设备整体重量，四个同规格轮组搭配使用时，要保证对角轮组的辊子倾斜方向一致，通过四个轮子的正反转转速匹配，就能实现前进、后退、横移、斜行、原地旋转等多种运动模式，相比传统轮系的运动灵活性有质的提升，尤其适合需要在密集设备排布的车间内完成精准点位移动的自动化设备，不需要预留额外的转弯空间就能完成路径规划，大幅提升场地的空间利用率。设计过程中对辊子的材质选择也做了适配考量，接触地面的辊子外层采用高摩擦系数的耐磨材质，既能保证地面附着力，避免打滑丢步，也能降低长期运转的磨损量，延长轮组的整体使用寿命，主辐板采用高强度铝合金材质加工，在保证结构强度的同时控制整体重量，降低驱动端的动力损耗。
