工业铝型材V型槽2080焊接配套构件

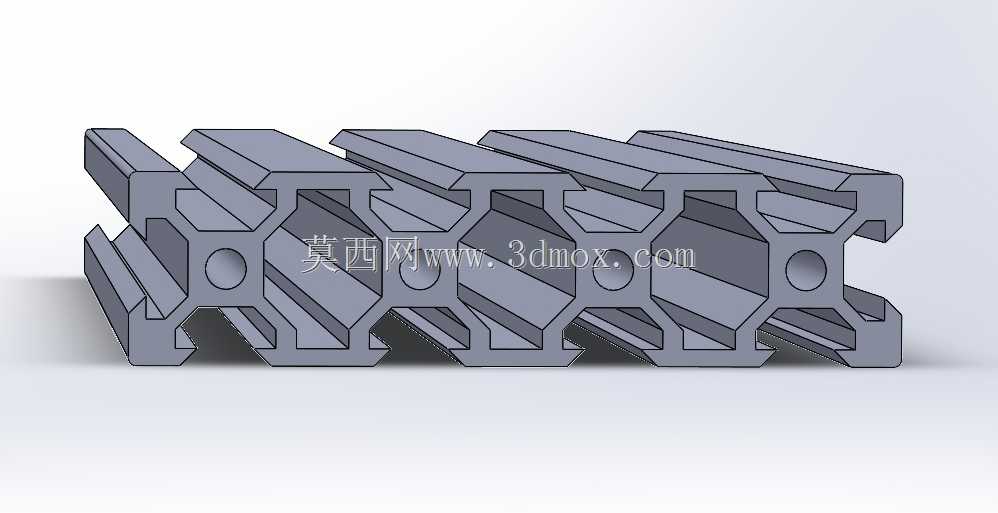

这款V型槽构件主要面向自动化生产线框架搭建、设备工作台组装、线性滑动机构配套的焊接装配场景，在非标自动化设备的机架搭建环节，这类带V型导向槽的型材构件常作为滑动模组的安装基体，也可直接作为轻型输送线的侧边导向支撑，替代传统焊接方管后能大幅降低现场加工的工作量。从结构设计来看，构件采用多腔中空的截面构型，四个连续排布的腔体通过加强筋做等距分隔，每个腔体中心预留的圆形工艺孔既可以作为焊接时的定位基准孔，也能在后期装配时穿入内六角螺栓实现相邻型材的拼接固定，不需要额外在型材端面做攻丝处理。两侧对称开设的V型槽槽口做了等角度倒角处理，槽面的粗糙度控制在适配滚轮滑动的区间，既可以搭配V型滚轮实现无导轨的线性滑动，也能嵌入密封胶条实现框架的防尘密封，槽口的尺寸边界刚好适配常规20系列工业铝型材的配套紧固件，不需要单独定制连接件。构件的截面宽度对应2080规格的安装边界，长度方向可根据实际机架尺寸做截断处理，截断后端面的平面度不需要二次精加工就能满足焊接贴合要求，焊接时可通过腔体内部的工艺孔穿入定位销，将多段型材对齐后再实施满焊，能有效控制焊接变形量。在实际设备应用中，这类V型槽构件常被用在点胶设备的Y轴滑动支撑、小型移栽机构的侧边导向、设备防护栏的横向横梁位置，相比普通平槽铝型材，自带的V型面不需要额外安装导轨就能实现导向功能，能减少设备的整体零件数量，降低装配环节的累计误差。设计时特意将加强筋的厚度做了等强度匹配，在保证整体抗弯截面模量满足轻型负载要求的前提下，尽可能缩减了非受力区域的材料厚度，既控制了构件的整体重量，也避免了焊接时因壁厚不均导致的焊穿、变形问题，槽口边缘的圆角处理能避免装配时划伤操作人员，也能减少滚轮滑动时的应力集中，延长配套滑动件的使用寿命。
