工业V槽铝型材拼接通道结构件

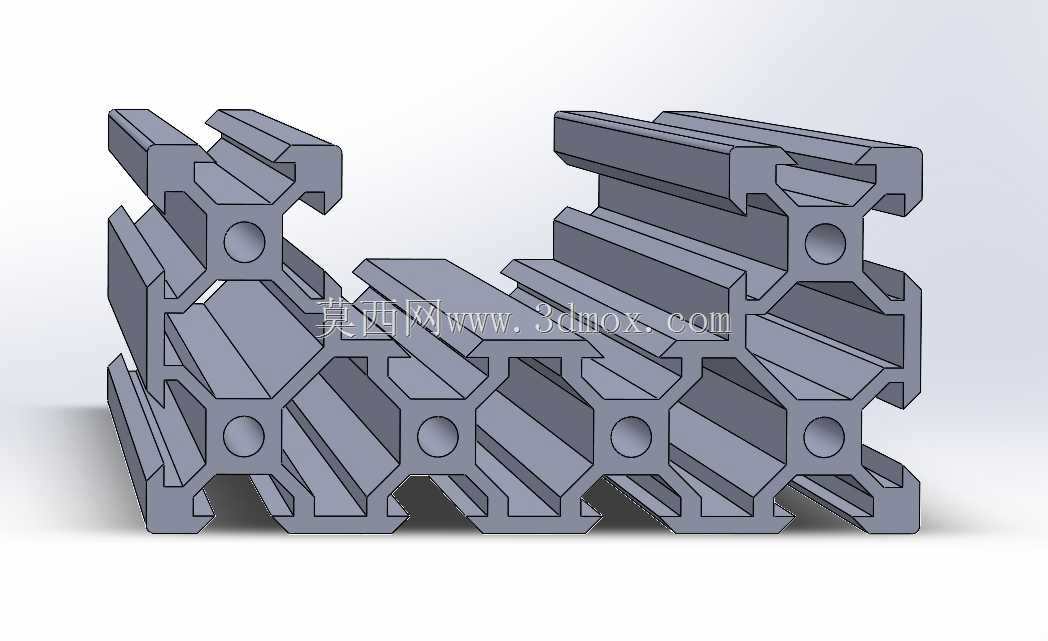

这类V槽拼接通道构件，是自动化设备框架搭建、生产线工位护栏组装、小型设备机罩支撑场景里的常用基材，日常做非标设备结构设计时，经常会选用这类带标准V型槽的型材做基础拼接单元，省去大量自定义机加工的工序。从结构设计逻辑来看，这款构件采用多腔中空的截面布局，沿型材长度方向贯通的V型槽，既可以作为紧固件的安装导向槽，也能配合T型螺栓、滑块螺母实现相邻型材的快速拼接，不需要在型材端面做复杂的打孔攻丝作业，现场组装时可以根据实际搭建长度灵活裁切，适配不同尺寸的框架搭建需求。构件上预留的圆形通孔，是用于穿装内置连接销或者走线管的位置，多段型材拼接时，这些通孔可以保证连接销的同轴度，提升整体框架的抗扭刚度，避免长期受载后出现拼接位错位松动的问题。相邻型材的拼接边做了适配的凹凸卡位结构，拼接时可以先通过卡位实现预定位，再拧紧紧固件就能完成组装，不需要额外的定位工装辅助，能大幅缩短现场组装的工时。从安装边界来看，这类型材的截面尺寸遵循通用工业铝型材的模数规范，V槽的槽宽、槽深都和标准配套紧固件尺寸匹配，和同系列的其他铝型材拼接时，不需要做二次加工就能实现无缝对接，搭建完成的框架表面平整，没有突出的紧固件端头，既可以直接作为设备的外防护框架，也能在V槽内嵌入密封条、亚克力板等配件，做成封闭的设备护罩。在焊接工装的设计场景里，这类V槽通道构件可以作为焊接工件的定位基准座，V型槽的夹角精度控制在标准公差范围内，能对圆管、方管类焊接工件实现快速定位，配合快速夹钳就能完成工件的装夹，替代传统的定制焊接定位块，降低工装的制作成本。日常做SolidWorks焊接件设计时，这类型材可以直接调用到装配体里，通过型材的截面草图沿长度方向拉伸就能快速生成不同长度的构件，不需要从零开始绘制截面，能提升结构设计的效率，多段型材拼接时，软件里可以直接通过配合约束实现卡位结构的对齐，模拟实际组装的效果，提前排查拼接位的干涉问题，避免现场组装时出现尺寸不匹配的情况。构件的壁厚设计兼顾了结构强度和轻量化需求，中空的腔体结构在保证抗弯、抗扭性能的前提下，降低了整体的重量，搭建较高的设备框架时，不会因为自重过大导致底部型材过载变形，同时中空腔体还可以作为设备的走线通道，将传感器、气缸的线缆内置在型材腔体内，提升设备整体的整洁度，避免线缆外露被工件剐蹭出现破损。
