1515规格工业铝挤压型材结构设计

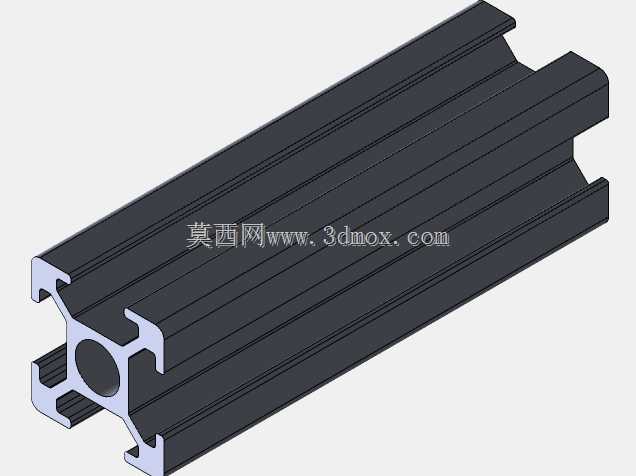

在小型自动化检测工位、桌面级实验工装、3D打印机轻量化机架这类对安装空间有严格限制的场景里，小截面铝挤压型材的选型往往直接决定整套机构的紧凑度与搭建效率。这款15mm×15mm截面的铝挤压型材，就是针对狭小安装空间的轻型承载需求开发的基础构件，日常选型中常用来搭建传感器安装支架、小型设备的走线托架、桌面工装的定位挡边，或是轻型物料滑道的侧边支撑，相比同尺寸的方管焊接结构，它不需要做焊后打磨、表面防锈处理，后期调整位置时也不用切割重焊，只需要配套标准紧固件就能完成位置改动，非常适合研发阶段需要反复调整结构的小批量设备开发场景。从截面结构来看，这款型材采用了中心圆孔加四周T型槽的布局，中心的贯通圆孔既可以作为穿线通道走小规格的信号线缆，也能穿入圆棒作为辅助定位基准，在做小型滑台的导向支撑时，还能压入直线轴承配套的光轴，不用额外加工安装孔位就能实现简易直线运动结构的搭建。四周的T型槽采用了通用的工业铝型材槽口标准，能兼容常规的T型螺栓、弹性螺母、端盖、角槽连接件等标准配件，不需要单独开模定制连接零件，搭建框架时可以根据实际受力方向选择内角连接、外角连接或是端面连接板连接的方式，在保证连接强度的同时尽可能缩小节点的占用空间。设计这类小截面铝型材的时候，首先要平衡壁厚与整体重量的关系，壁厚过薄会导致T型槽的咬合力不足，锁紧螺栓时容易出现槽口变形，壁厚过大又会失去轻量化的优势，这款型材的壁厚取值刚好能满足轻型承载下的连接强度要求，在单根长度500mm两端简支的状态下，中部承载3kg载荷时的扰度能控制在设备精度允许的范围内，不会因为型材变形影响安装在上面的传感器检测精度或是小型执行机构的动作准确性。安装边界上，这款型材的截面外轮廓为严格的15mm×15mm正方形，四个角做了小尺寸的圆角过渡，不会因为锐边划伤安装人员或是配套的线缆，T型槽的开口尺寸经过优化，既可以顺利滑入标准规格的T型螺母，又能保证螺母在槽内不会出现周向转动，锁紧时的扭矩传递更稳定。型材的挤压成型方向直线度控制在常规工业级精度范围内，不需要额外校直就能直接用于对直线度要求不高的框架搭建，如果是用作小型滑台的支撑构件，只需要对安装面做简单的铣削找平就能满足使用要求，相比采用实心铝块加工出同样的结构，材料利用率能提升六成以上，加工周期也能缩短一半以上。在实际设备搭建中，这类小规格铝型材还经常和2020、3030等更大截面的铝型材搭配使用，大截面型材做主框架的受力主梁，这款1515型材做辅助的附件安装支架，既能保证整套框架的整体刚性，又能尽可能控制整体重量，在便携式检测设备、桌面型教学实验装置这类需要经常移动的设备上，这种搭配方案的优势尤为明显。另外型材表面的氧化层处理均匀，不需要额外做表面涂装就能直接使用，在洁净度要求较高的实验室或是电子生产车间场景下，不会出现掉漆、锈蚀产生碎屑的问题，能满足常规的洁净使用要求。
