Grove型连接器配套垂直槽式插座结构

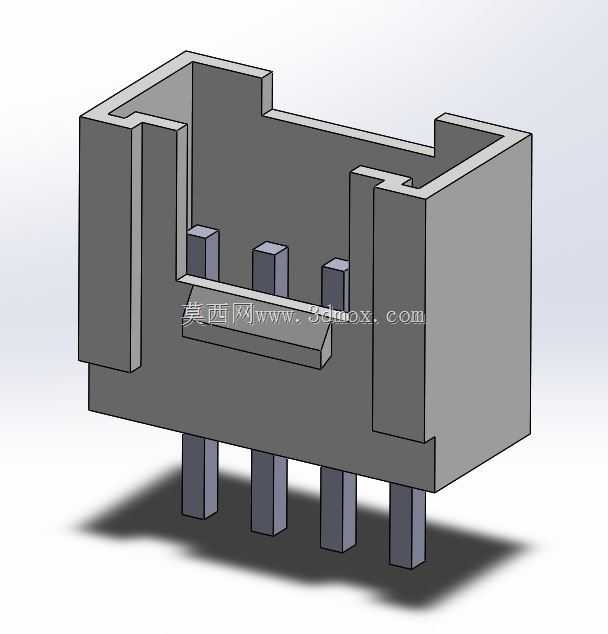

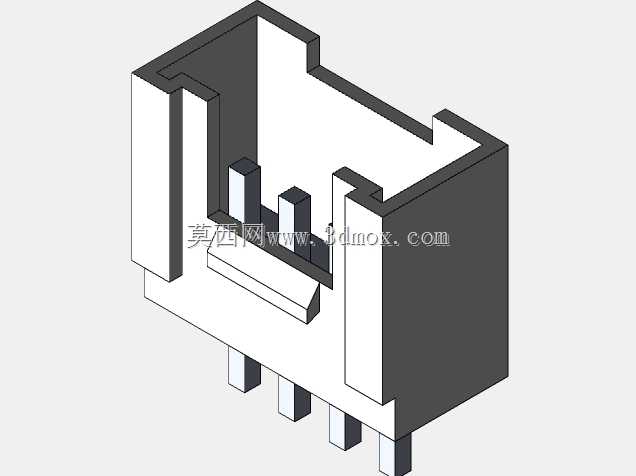

　　这款垂直槽座是专门适配Grove型连接器的板端连接部件，在嵌入式开发、传感器模组搭建、小型电子设备内部接线场景中应用广泛，主要承担板间信号导通、线束对接定位的作用，能避免接线过程中出现插针偏移、接触不良的问题。从结构设计来看，主体采用槽型围框结构，围框内侧设置三处定位凸台，对接公头插入时可通过凸台完成导向与防呆，避免反插损坏插针；围框两侧的凸起挡边可在对接完成后形成侧向限位，抵消设备运行过程中产生的侧向振动力，防止连接器松脱。底部伸出四根直插式引脚，引脚间距遵循标准Grove连接器的2.54mm间距规范，可直接适配常规万用板、定制PCB板的焊盘孔位，焊接后引脚与板面垂直，不会出现歪斜导致的相邻焊盘短路问题。安装边界方面，

　　槽座主体的外轮廓尺寸适配标准Grove公头的插入公差，围框深度刚好覆盖公头的插入段，不会出现插入过深顶坏PCB焊盘、或是插入过浅导致接触电阻过大的问题；底部引脚伸出长度满足波峰焊、手工焊的吃锡要求，焊接后焊锡可完全包裹引脚根部，提升连接结构的抗弯折能力。设计过程中重点考虑了量产装配的便利性，槽体的拔模角度设置合理，注塑生产时不会出现粘模、缺料的问题，插针与塑料基体的结合处采用滚花结构，增强插针的抗拔出力，避免反复插拔过程中插针松动脱落。实际使用时，这类垂直槽座多用于直立式板对板连接场景，相比卧式插座可节省PCB板面的横向占用空间，在空间紧凑的传感采集节点、小型控制板卡上优势明显，槽体内部的限位结构可保证公头插入后保持稳定的接触压力，即使在有小幅振动的工业现场环境下，也能维持稳定的信号传输，不会出现瞬断的情况。
