立式8吨单臂液压压力机结构设计

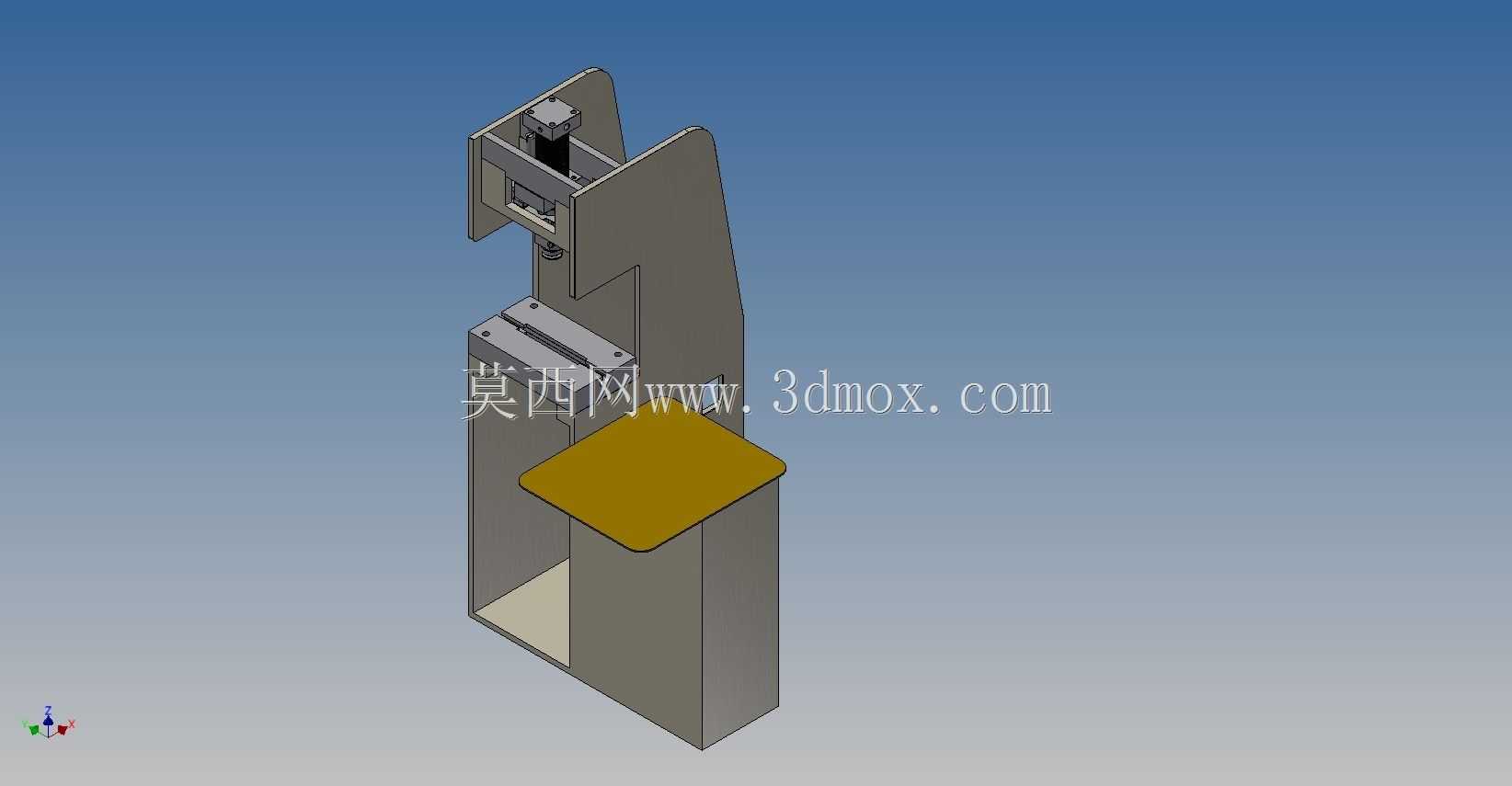

这款单臂结构的8吨压力设备，在中小批量零部件加工场景中适配性极强，常见于五金件冲压成型、轴套类零件压装、小型工件校直、非金属件裁切等工序，车间零散加工点位、维修班组的压装作业、小五金加工厂的批量生产都能见到这类设备的身影，相比大型四柱压机，它的操作空间更开放，工件上下料不受两侧框架限制，对于尺寸偏大、形状不规则的异型工件适配度更高。从结构设计逻辑来看，整体采用C型单臂立式布局，机身主体为厚钢板焊接后去应力处理的框架结构，后侧立板承担主要的压装反力，底部延伸出的工作台区域预留了标准T型槽安装位，可根据加工需求更换不同的工装夹具，上方的液压缸安装座做了加厚加强处理，避免长期满负荷作业出现立板开口变形的问题。液压缸垂直布置在立板上部的安装腔内，活塞杆端部连接可更换的压头连接法兰，能根据不同工序更换平压头、成型压头、专用压装接头，工作台面的高度经过人体工程学优化，操作人员站立作业时无需过度弯腰或抬臂，工件放置、定位、取件的操作动线流畅，没有多余的干涉结构。设备的安装边界控制十分紧凑，整体占地宽度不足一米，深度仅需半米多的安装空间即可放置，不需要做特殊的地基预埋，普通硬化车间地面就能直接放置使用，接电接液压站后即可投入作业，对于车间空间紧张的小型加工点位十分友好。油路管线全部隐藏在机身内部的走线腔体内，避免外部管线被工件剐蹭、被加工废料磕碰损坏，操作按钮布置在机身侧前方的易触碰位置，压合作业时双手可自然放置在操作位，不需要大幅度移动肢体。设计阶段针对C型架的受力变形做了有限元校核，在8吨额定压力下，开口处的变形量控制在允许的公差范围内，保证压装作业的精度，不会因为机身挠曲导致压装偏斜、工件报废的问题，工作台面与压头的垂直度做了装配工艺预留，现场安装时可通过调整垫铁微调精度，满足不同压装工序的形位公差要求。这类压机相比气动压机出力更大，冲压过程更平稳，没有气动设备的冲击噪音，相比大型液压机投入成本更低，换产调整速度更快，针对多品种小批量的加工场景，不需要复杂的模具换装流程，单批次几十到几百件的加工任务效率优势十分明显。
