嵌入式开发核心板无散热片结构设计

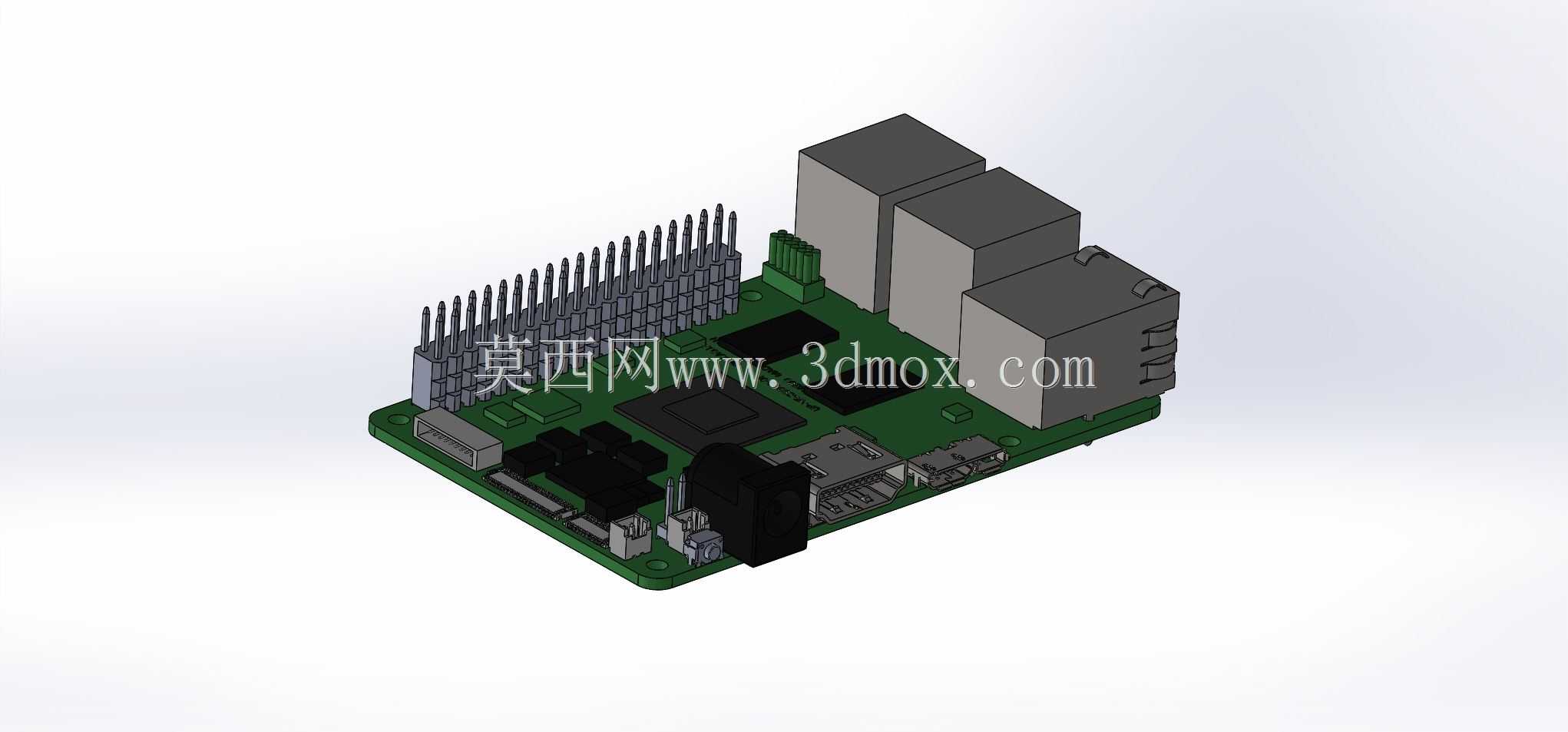

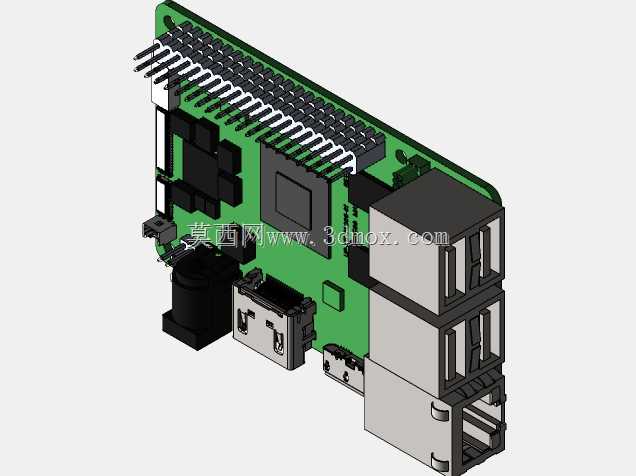

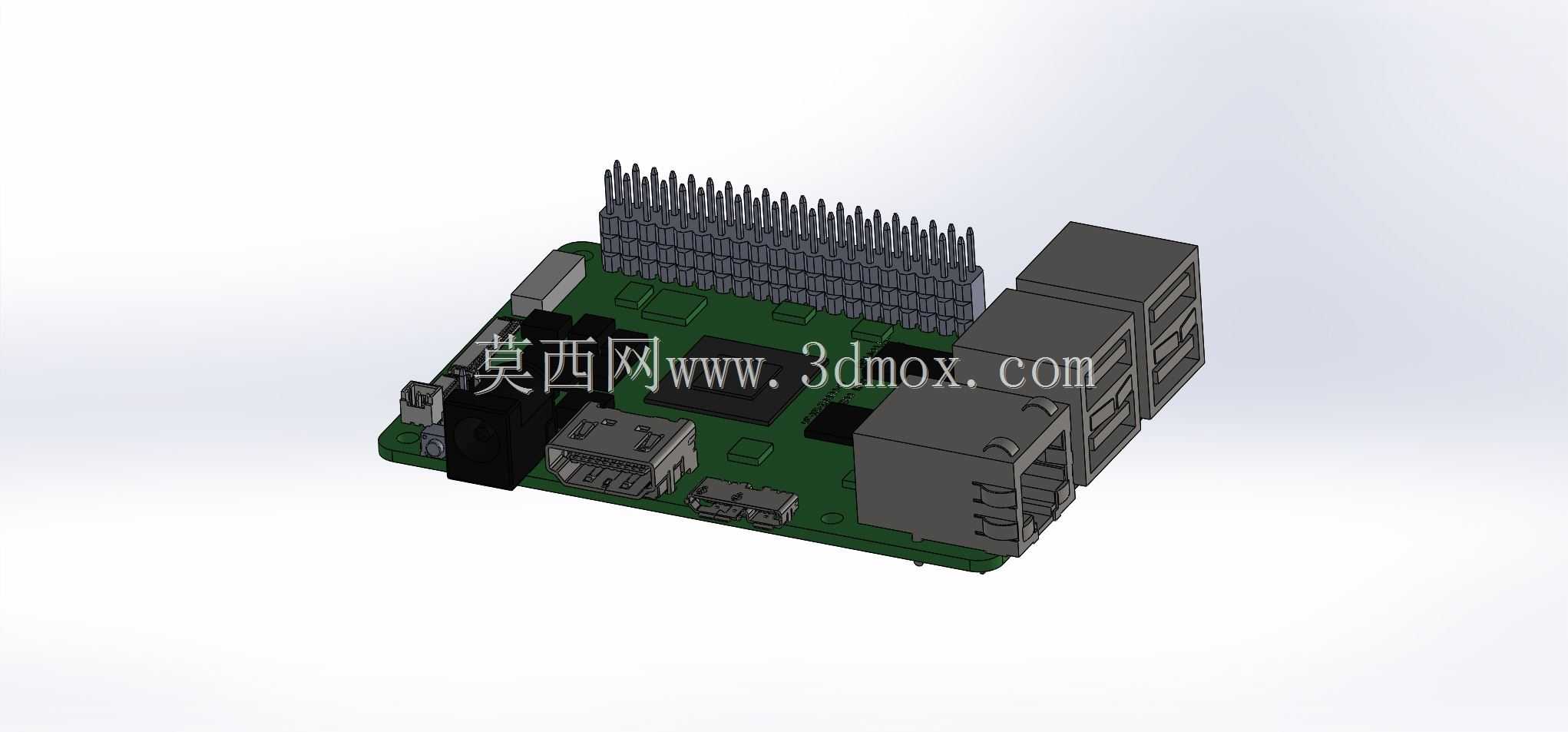

这款嵌入式核心板的三维结构设计，完全围绕嵌入式开发场景的实际装机需求展开，日常可用于工业控制终端、小型智能网关、边缘计算节点等设备的核心载板适配，作为整套嵌入式设备的运算核心载体，承担处理器运算、外设接口扩展、数据交互传输的核心功能。设计过程中优先考虑了板载元件的布局合理性，将高引脚数的排针接口布置在板边单侧，既方便开发阶段搭配杜邦线做信号调试，也能适配量产阶段的排针座快速插接，避免插接线材与板上其他元件产生空间干涉。板上三个核心屏蔽罩的高度做了统一的尺寸约束，三个元件的顶面处于同一水平面，在需要加装整体式散热片时，可保证散热片底面与三个发热元件顶面完全贴合，无需额外做高度适配的垫片，减少装配工序的复杂度。板载接口的位置全部沿板边排布，包括电源输入接口、存储卡槽、串行通讯接口在内的外接端口，都预留了足够的插拔操作空间，不会因为板边排针或者其他元件的遮挡，导致插头无法完全插入。PCB基板的外形做了圆角处理，四个安装孔的位置严格遵循通用嵌入式开发板的安装孔距标准，可直接适配市面上多数通用开发板外壳、固定支架的安装位，无需重新打孔做结构适配。设计时还预留了散热片的安装空间，当前展示的无散热片状态下，板上发热元件周围没有布置过高的电容、接插件等元件，后续用户可根据自身的功耗需求，选择加装被动散热片或者主动散热风扇，不会出现元件干涉的问题。排针的引脚长度做了精准控制，既保证焊接后穿过PCB板的引脚不会过长触碰底部安装面造成短路，也能保证插接母座时的接触深度足够，避免震动环境下出现接触不良的情况。板上的接插件全部选用贴片式封装，布局时避开了PCB板的应力集中区域，减少组装或者使用过程中板体形变导致元件开焊的概率。整个板体的厚度、元件高度都做了统一的尺寸链核算，确保装入标准外壳时，顶面的屏蔽罩、接口不会与外壳内壁产生挤压，同时底部的焊接点与外壳底板之间预留足够的绝缘间隙，无需额外粘贴绝缘片即可满足安规距离要求。
