ABBIRB2600机器人配套安装立管基座

这款配套ABB IRB2600系列工业机器人的立管安装基座，主要应用于焊接、上下料、打磨等工位的机器人落地安装场景，在车间产线布局中承担着承托机器人本体、抵消作业动态载荷、保障运行精度的核心作用。不同于直接地面安装的方式，该立管基座将机器人安装面抬升至适配产线高度的位置，能够有效拓展机器人下部作业空间，避免机器人在大臂下摆过程中与地面线缆、工装夹具、输送线边缘发生干涉，适配多工位环绕作业的布局需求。

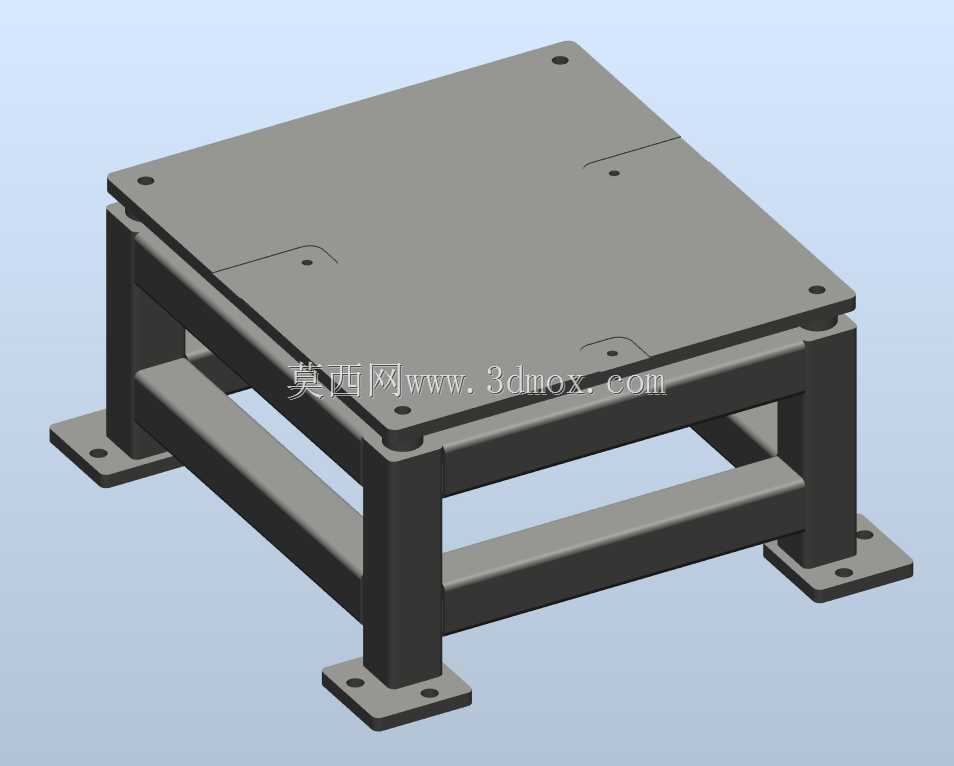

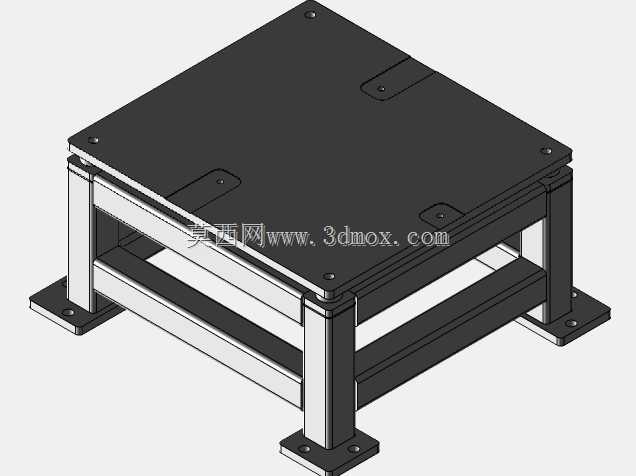

从结构设计来看，整体采用方管焊接框架结构，底部设置四块带安装孔的地脚连接板，每块连接板预留两个长圆形安装孔，既可以抵消地面预埋螺栓的位置偏差，也能在调试阶段小范围调整基座的水平位置，降低现场安装的施工难度。框架主体采用等截面方管焊接成型，横向设置两道连接横梁提升整体抗扭刚度，避免机器人高速启停、带载作业时基座出现共振偏移，保障机器人重复定位精度长期稳定。顶部安装板采用加厚钢板加工，板面按照IRB2600机器人底座的安装孔位预留对应螺栓过孔，同时加工定位销孔，安装时可通过定位销快速对齐机器人与基座的相对位置，减少现场调试的校准工作量。

在安装边界方面，基座整体占地尺寸适配常规工业机器人工位的预留空间，地脚安装孔的间距匹配常见的车间地面预埋钢板规格，无需额外定制过大的安装基础。顶部安装面的高度经过匹配计算，刚好让IRB2600机器人在标准作业半径下覆盖周边1.2米至2.5米范围内的工装工位，既不会因基座过高导致机器人末端作业高度冗余，也不会因高度不足限制大俯角作业范围。框架内部预留了走线空间，机器人的动力线缆、信号线缆、气管可从基座内部中空区域穿设至底部地面线槽，避免线缆外露被工件剐蹭、被焊渣飞溅损伤，提升产线现场的整洁度与线缆使用寿命。

实际应用中，该基座可直接固定在车间水泥地面或钢平台上，无需额外浇筑混凝土高台，大幅缩短产线搭建的施工周期，同时焊接框架的结构具备足够的静态承重能力与动态抗疲劳性能，能够承受机器人满负载运行时的各个方向倾覆力矩，长期使用不会出现结构变形、连接松动等问题。设计阶段充分考虑了加工工艺性，所有方管拼接位置均采用连续满焊工艺，焊后做去应力处理，顶部安装板与框架焊接后整体铣平加工，保证安装面的平面度公差满足机器人安装要求，避免因安装面不平导致机器人本体倾斜、运行轨迹出现偏差。
