带精确抓取装置的生产线作业机械臂

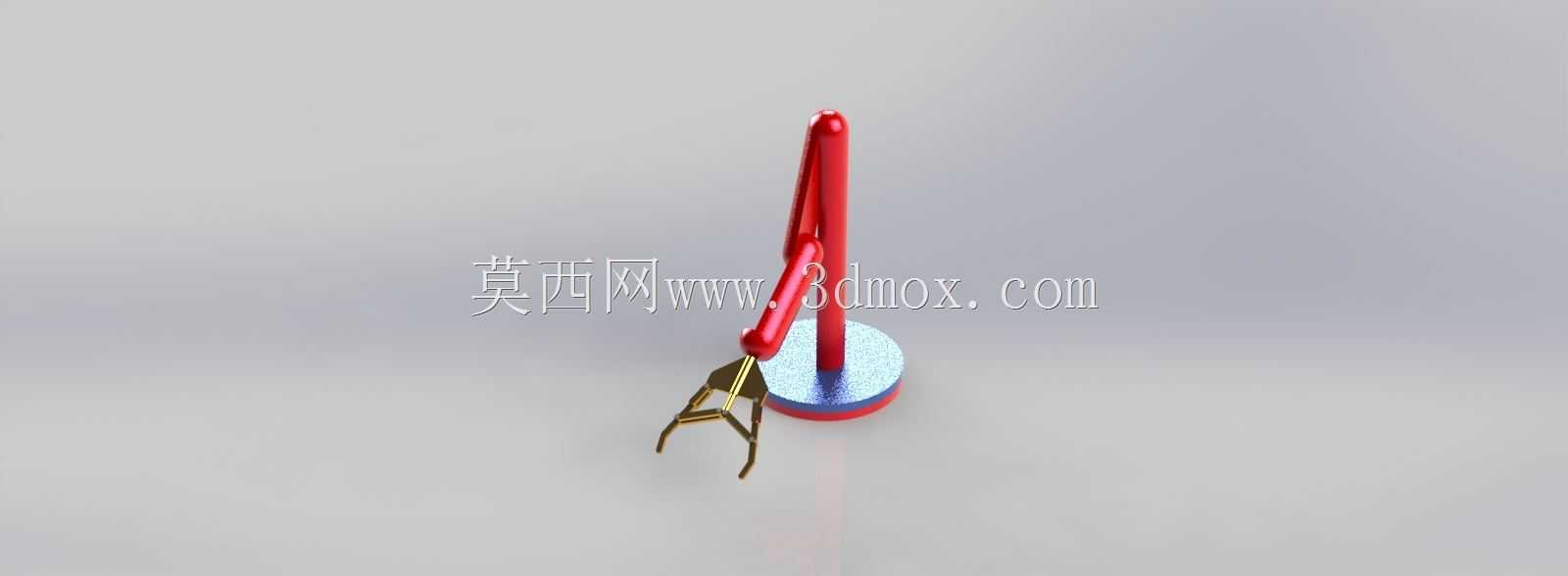

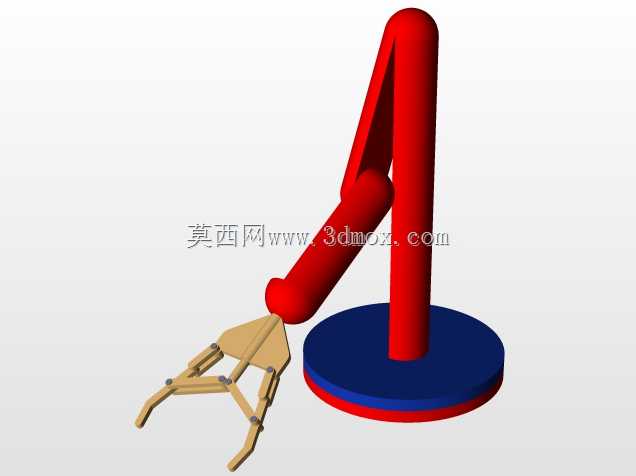

这款带精确抓取装置的机械臂，核心定位是面向离散制造生产线的轻量化工件拾取与转运场景，在3C电子小零件装配、小型五金件工序流转、实验室精密样件移载这类对抓取定位精度有要求的工位上，能够替代人工完成重复性的取放动作，降低人工操作带来的定位偏差与工件磕碰风险。从功能设计逻辑来看，整套机构采用单立柱回转支撑结构，底部的圆形安装座预留了标准的安装孔位，可直接固定在生产线的铝型材工作台面或者专用设备支架上，安装时需要预留的水平回转半径不超过三百毫米，垂直方向的作业行程覆盖安装面以上一百二十毫米到二百八十毫米的区间，不会和周边的输送线、料架产生运动干涉。臂体的主驱动采用液压驱动形式，相比气动驱动的方案，液压驱动的动作平顺性更好，在抓取薄壁类易变形工件时，能够通过压力调节控制夹持力度，避免夹伤工件表面；抓取端采用两指对夹式夹具，夹具的指端做了圆弧过渡处理，接触工件的位置可根据实际抓取的工件外形更换适配的夹头，不管是圆柱形的小轴类零件、薄片状的冲压件还是小型异形结构件，都能保证足够的夹持摩擦力，不会在转运过程中出现工件脱落的情况。设计过程中优先考虑了工位适配的灵活性，臂体的关节处设置了行程限位结构，可根据实际工位的作业范围调整关节的摆动角度，不需要额外加装外部限位挡块，减少现场安装调试的工作量；整个臂体的外露结构件都做了圆角处理，没有尖锐的突出棱角，避免设备运行过程中剐蹭到周边的操作人员或者管线。在实际产线应用中，这款机械臂可直接对接上游的加工设备出料口，完成工件从加工位到检测位、或者从检测位到包装位的自动转运，抓取动作的重复定位精度可控制在零点二毫米以内，能够满足大部分小型零件装配、分拣工序的精度要求；液压管路全部沿臂体内部的走线槽布置，外部没有裸露的管线，既避免了生产过程中切屑、灰尘对管路的磨损，也让整体设备的外观更加整洁，减少日常清洁维护的工作量。安装底座的高度做了标准化设计，可搭配不同高度的垫高块调整整体作业高度，适配不同高度的生产线台面，不需要对臂体本身的结构做二次修改，降低产线改造的适配成本。
