多轴联动斯卡拉蛇形机械臂结构设计

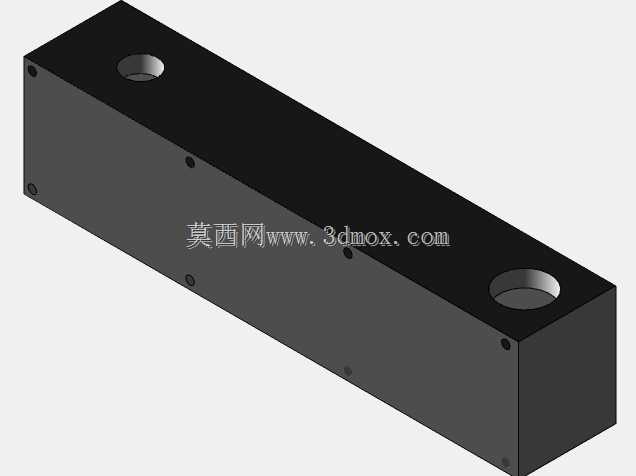

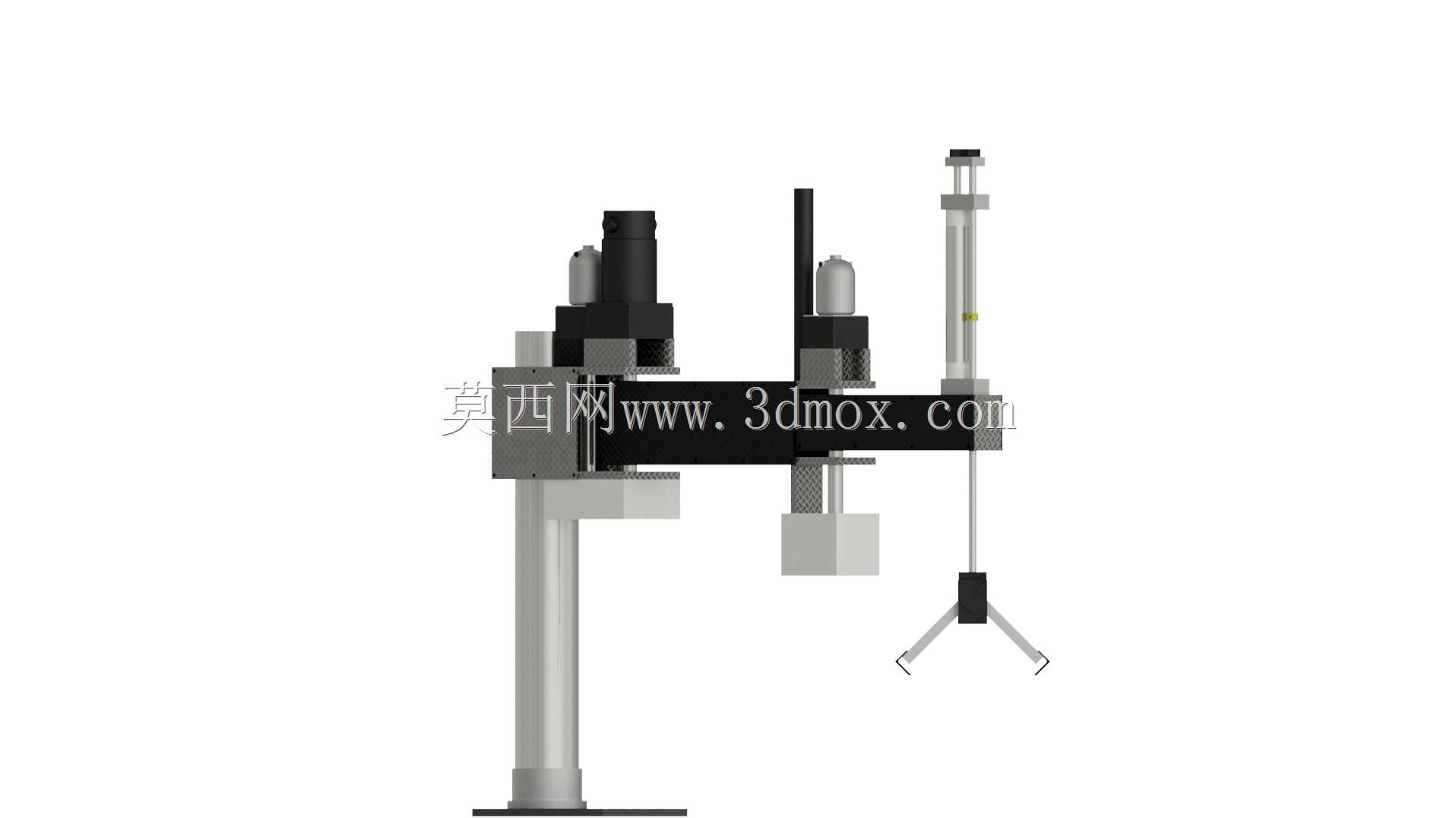

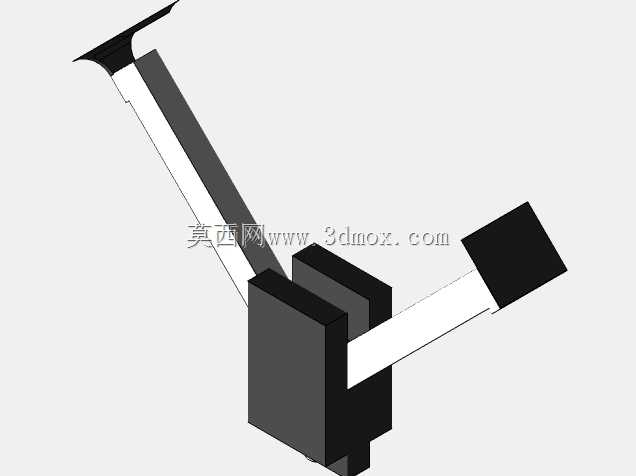

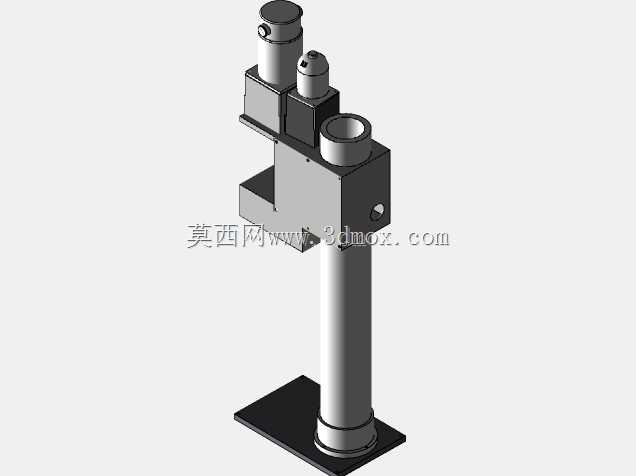

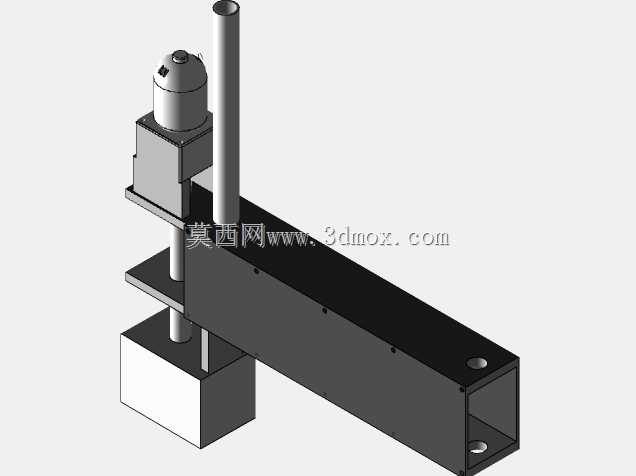

这款多轴联动的蛇形机械臂，核心适配3C电子装配、轻工产品分拣、实验室样本转运这类对作业空间灵活性要求较高的场景，区别于传统大负载工业机械臂，它的结构设计更偏向小空间内的精准位移作业，立柱式安装的底座可以直接固定在生产线台架或者专用设备工作台上，不需要额外做大面积的地基预埋，安装边界仅需预留底座法兰圆周300mm的操作空间，垂直方向的升降行程可以覆盖台面上0-400mm的作业高度范围，水平方向的大臂回转半径控制在500mm以内，不会占用过多生产线的横向排布空间。从结构逻辑来看，它的设计思路是在传统SCARA机械臂的平面运动基础上，增加了末端的多自由度调整能力，模仿蛇类肢体的分段运动特性，大臂部分负责水平面上的快速点位移动，小臂衔接段做角度补偿，末端执行段搭配夹爪机构，可以完成垂直方向的拾取、放置、小角度偏转调整动作，三个移动轴的传动结构都采用了轻量化的铝合金构件搭配线性导轨，既保证了运动过程的刚性，又控制了整体运动惯量，高速点位移动时不会出现明显的结构抖动。在实际产线应用中，这类机械臂可以直接对接流水线的来料工位，完成小尺寸零部件的上下料、PCB板插件、小型产品的组装对位等工序，末端夹爪的开合行程可以适配10-80mm宽度的工件，不需要频繁更换执行端就能兼容多规格同类型产品的作业需求。结构设计上特意将驱动电机的安装位置后置在大臂根部，降低了运动段的负载重量，所有传动线缆都走臂体内部的走线槽，避免外部走线在往复运动过程中出现磨损、勾挂周边设备的问题，臂体的运动关节处都设置了硬限位结构，防止程序异常时臂体超程碰撞周边工装，日常维护时只需要定期检查导轨润滑状态和关节紧固螺丝的扭矩即可，不需要复杂的拆解维护流程。相较于传统的直角坐标机械手，它的运动路径更灵活，可以绕过台面上的小型工装障碍物到达目标作业点，不需要额外增加避让的空行程，单工位的作业节拍可以提升15%左右，对于空间紧凑的小型自动化工作站来说，这类结构的机械臂适配性远高于同负载级别的多关节机器人，安装调试时只需要标定底座的水平度和各轴的原点位置，就能快速投入产线使用。
