同轴八旋翼多用途飞行载具结构设计

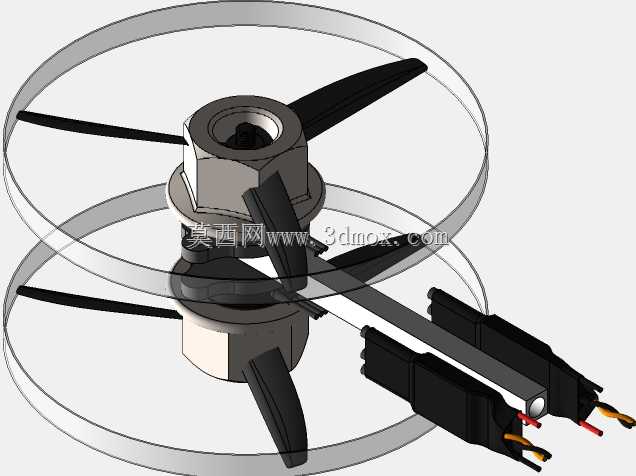

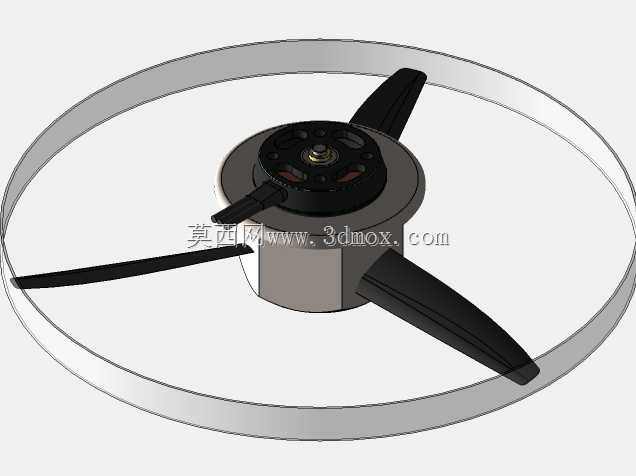

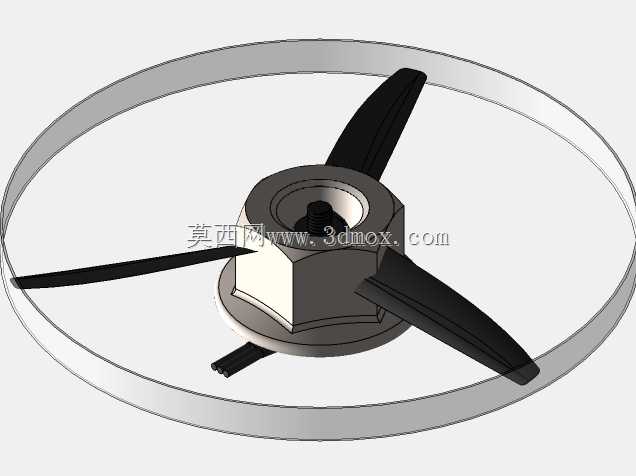

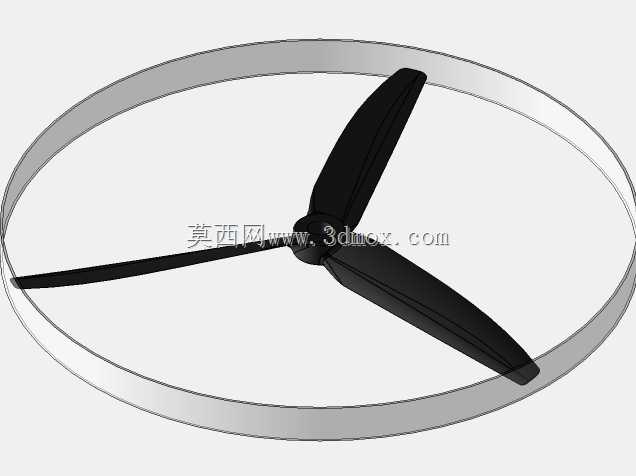

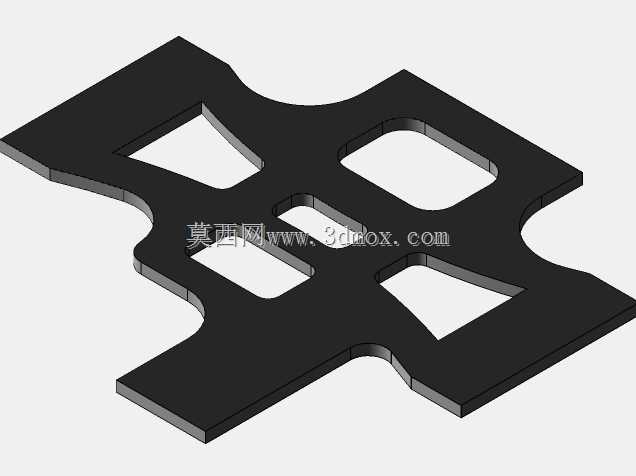

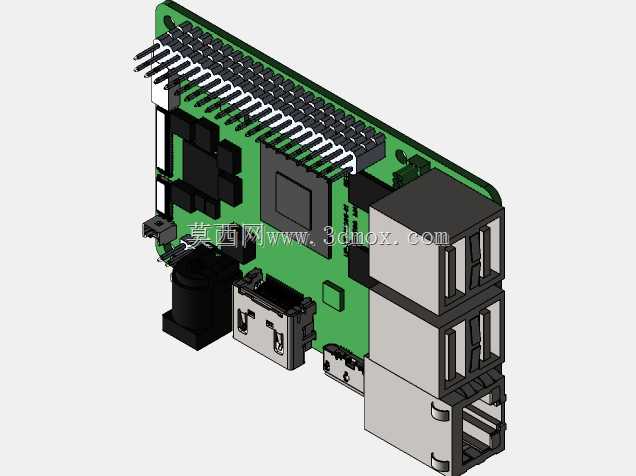

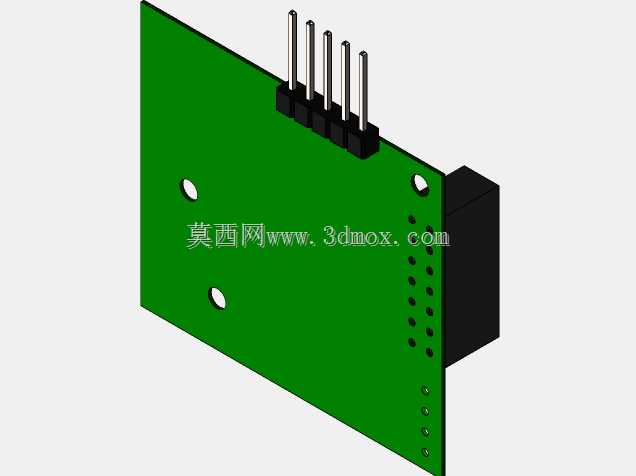

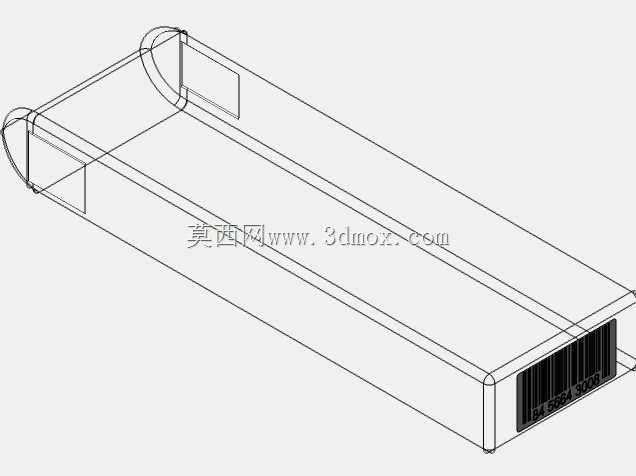

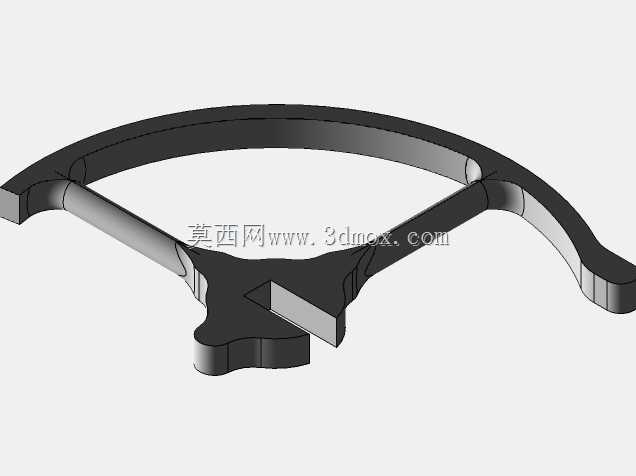

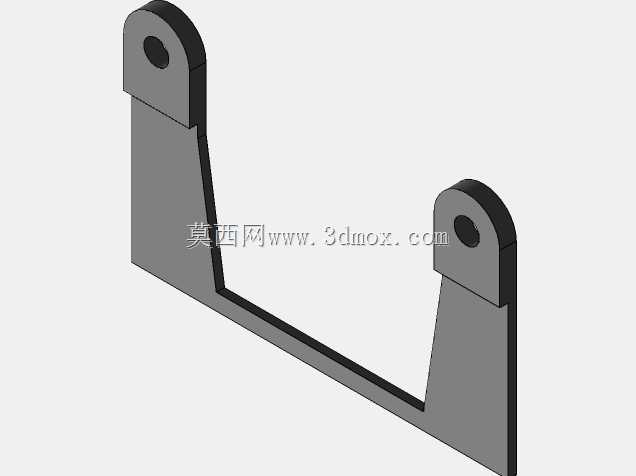

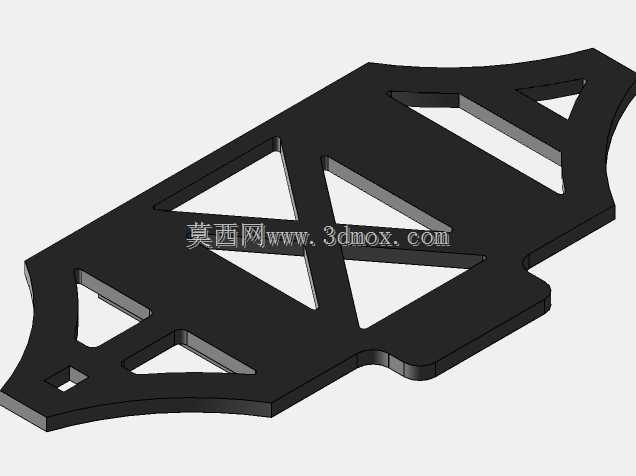

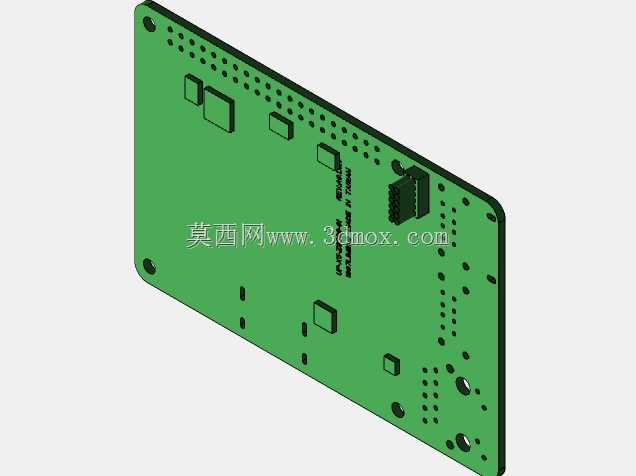

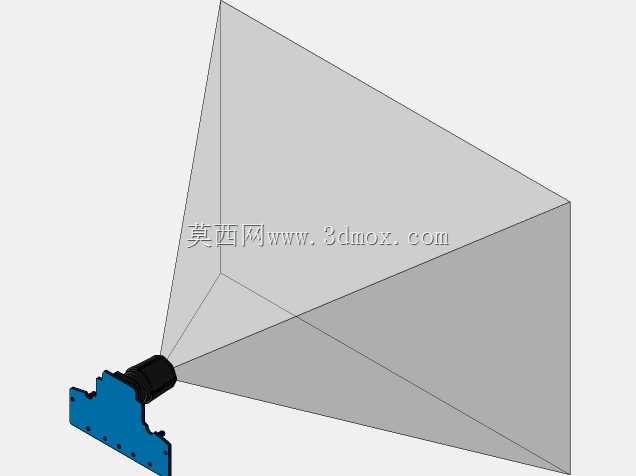

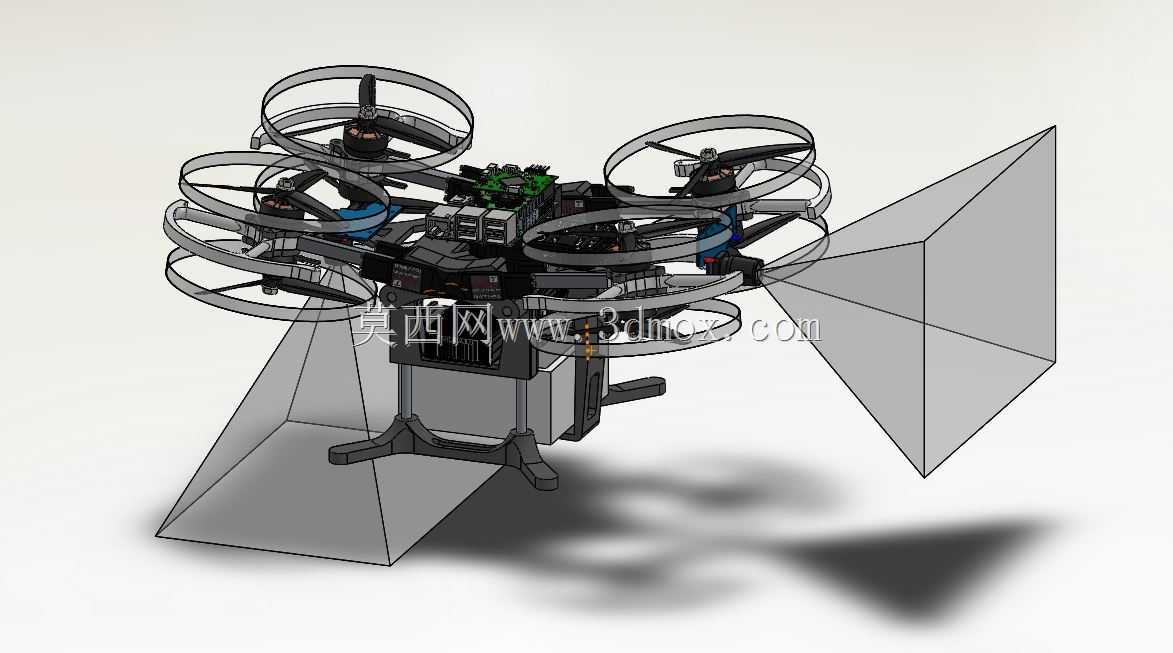

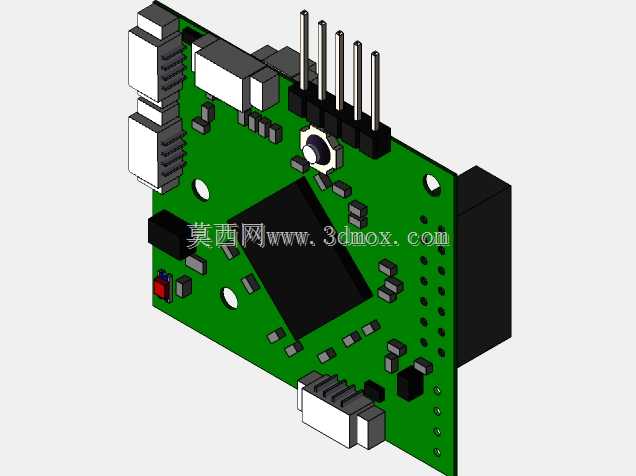

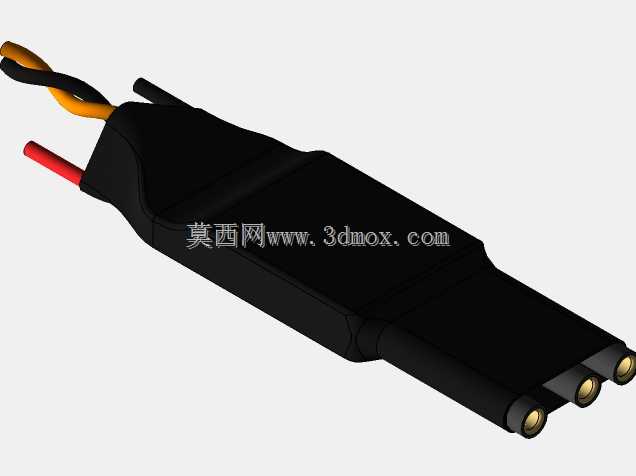

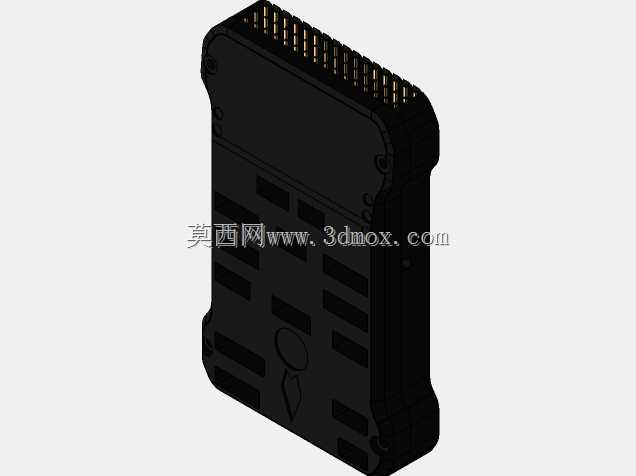

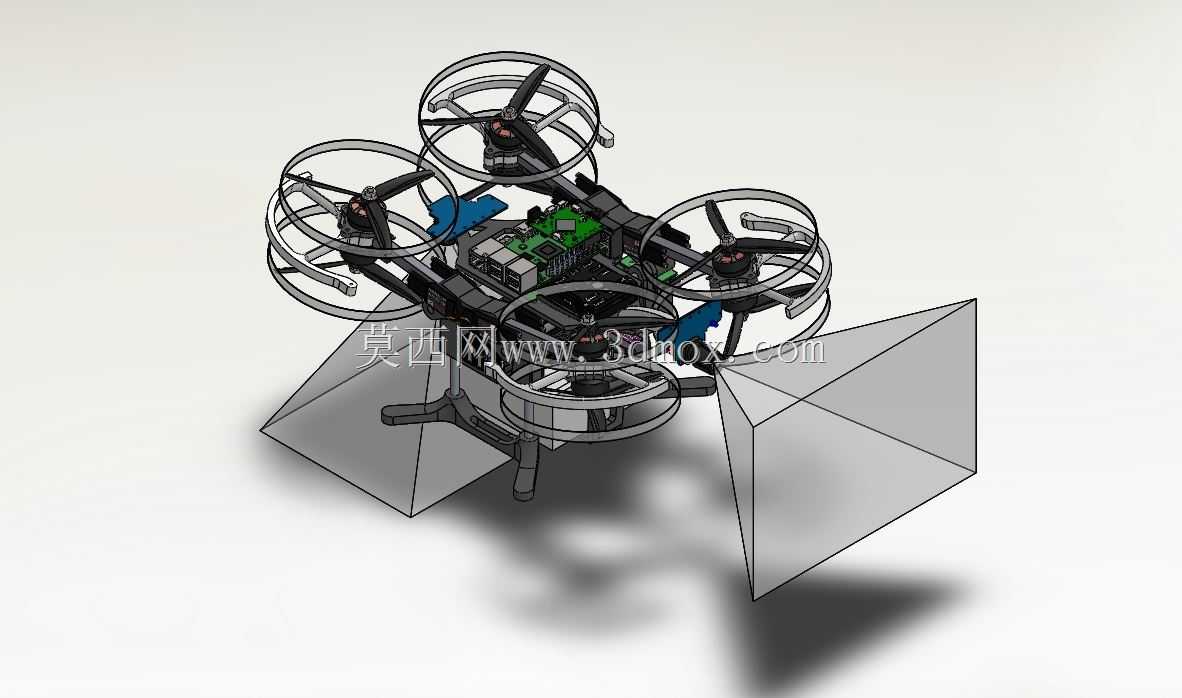

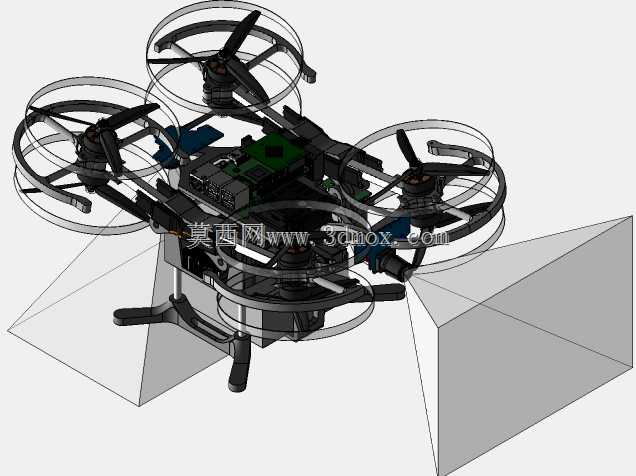

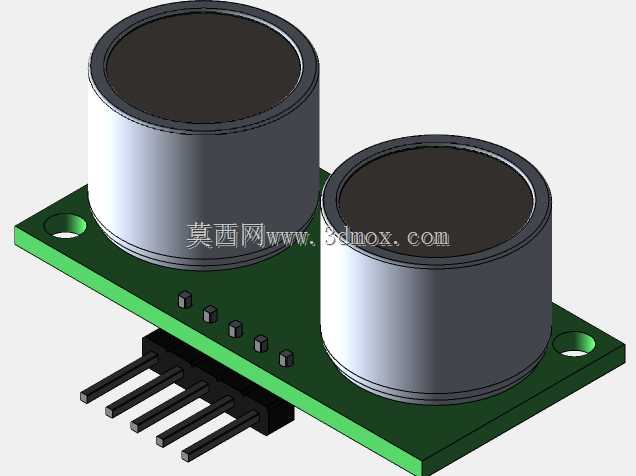

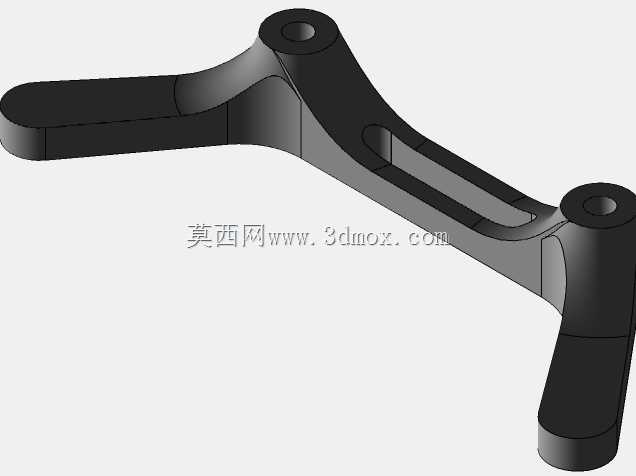

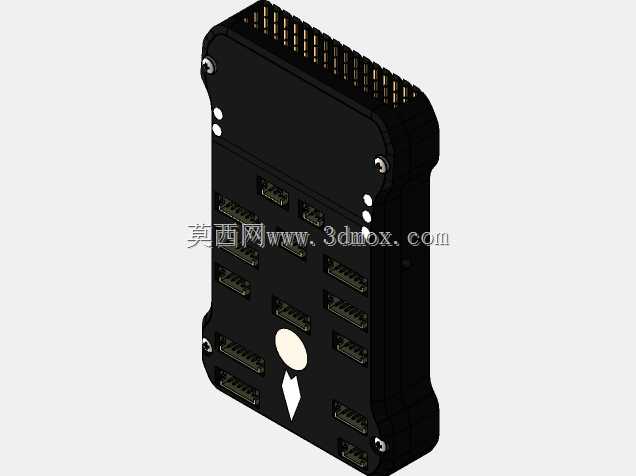

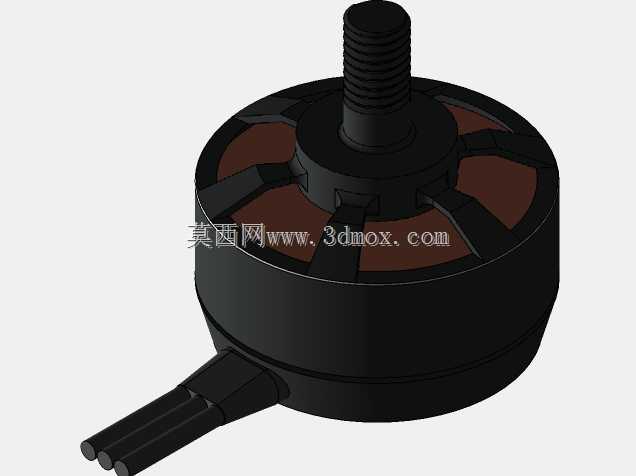

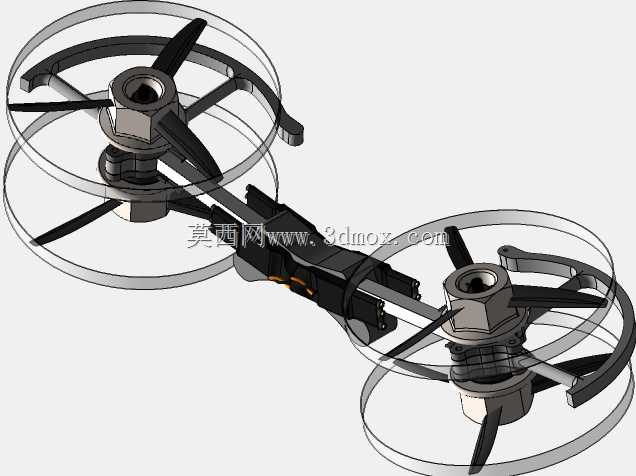

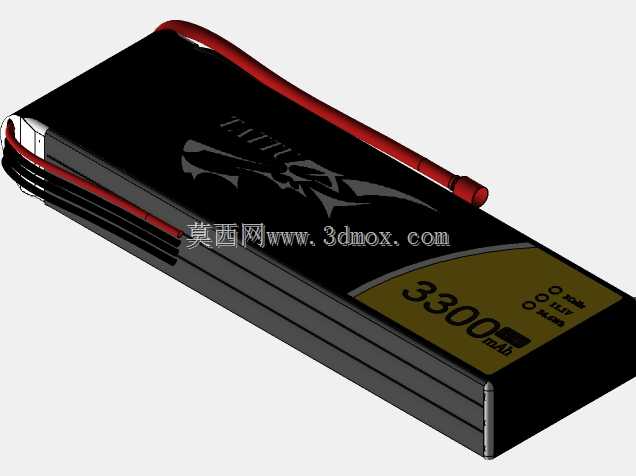

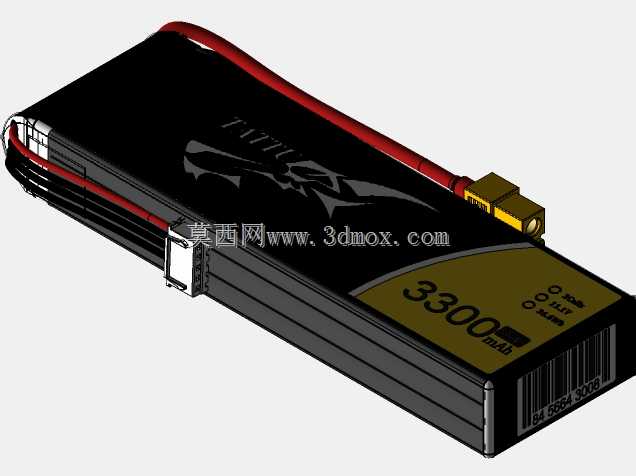

这款同轴八旋翼飞行载具的结构设计，核心围绕狭小空间作业的稳定性需求展开，区别于常规四旋翼布局，上下同轴布置的双组旋翼共形成四组动力单元，在同等机架展开尺寸下可提供更大的单轴升力冗余，单组动力单元出现动力衰减时，剩余动力储备仍可维持姿态稳定，适配复杂环境下的巡检、测绘作业场景。设计阶段优先考虑了作业端的载荷安装兼容性，机架下部预留的标准化安装接口，可适配可见光摄像模块、热成像采集模块、小型抛投机构等不同作业载荷，安装位的重心校准基准与机架几何中心重合，避免载荷挂载后出现整机重心偏移导致的姿态控制偏差。机架主体采用分层式结构设计，上层为飞控、电调等电子元件的安装舱，舱体预留散热间隙与走线槽位，所有电子元件的安装位均设置减震胶垫安装位，可过滤旋翼高速转动产生的高频振动，避免振动传导至飞控传感器导致姿态解算偏差；下层为电池舱与载荷安装位，电池舱设置快拆卡扣结构，可实现作业间隙的电池快速更换，减少地面等待时间。旋翼部分全部加装环形防护圈，防护圈与机臂采用一体化快拆结构，单段防护圈受碰撞损坏后可单独更换，无需拆卸整组机臂，防护圈的内径略大于旋翼旋转直径，预留足够的安全间隙，避免旋翼转动时与防护圈产生剐蹭，同时环形防护圈可在室内、丛林等狭小空间作业时，降低旋翼碰撞障碍物导致炸机的概率。机臂与中心机架的连接位采用折叠锁紧结构，收纳时可将机臂向中心折叠，大幅缩小收纳后的整体尺寸，方便放入便携转运箱携带至作业现场，展开后锁紧结构的定位销可保证机臂的安装角度精度，避免长期使用后机臂出现角度偏移导致的动力输出方向偏差。整机的起落架采用高置支撑脚设计，支撑脚的高度预留足够的载荷安装空间，避免下方挂载的作业设备在起降时与地面产生剐蹭，支撑脚底部设置防滑缓冲垫，可吸收硬着陆时的冲击载荷，减少冲击传导至机架主体导致的元件松动。两侧额外拓展的安装支架可根据作业需求加装辅助定位模块、避障传感器等拓展配件，支架的安装孔位采用通用间距设计，可适配市面上多数标准规格的传感设备，无需额外打孔改造即可完成拓展配件的安装。
