GY-521型陀螺仪传感器电路板结构设计

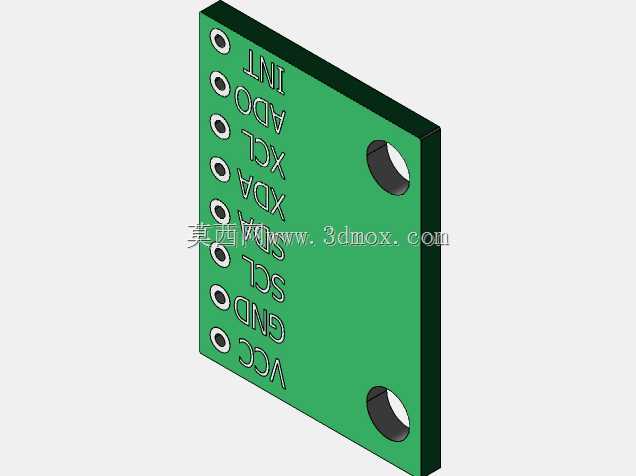

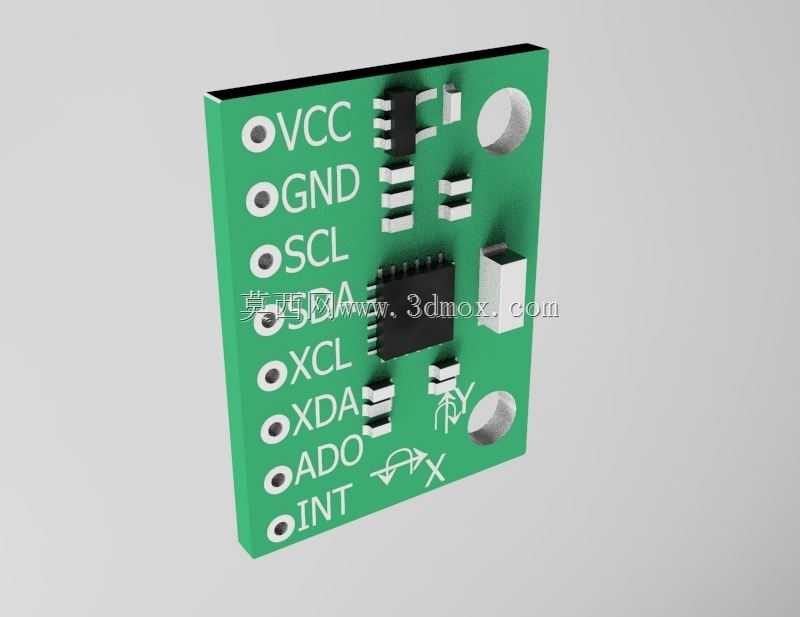

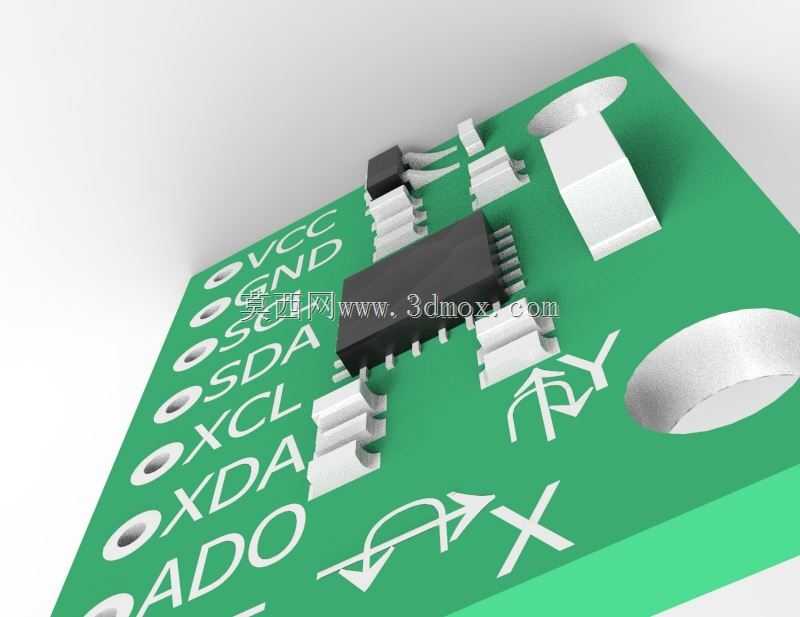

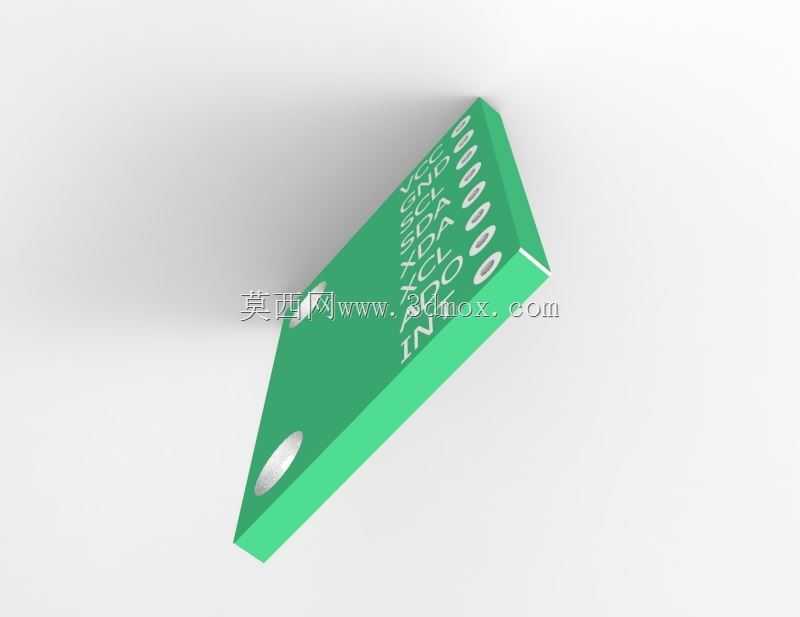

在嵌入式姿态检测相关的设备开发中，这类陀螺仪传感模块是运动状态采集的核心部件，常被集成在小型智能机器人、航模飞行器、手持云台、穿戴式动作捕捉设备以及工业自动化设备的姿态校正单元中，负责实时采集载体的角速度、加速度参数，为后端控制算法提供原始运动数据支撑。从结构设计层面看，这块PCB板采用绿色阻焊层的常规工艺制作，板边预留了两个对称的圆形安装孔，安装孔的位置避开了板上所有贴片元件的投影区域，安装时可直接通过M2规格的螺丝将模块固定在设备的安装基座上，不会出现螺丝挤压元件引脚导致短路的问题，安装孔的中心距经过适配，能兼容多数开源硬件开发平台的固定孔位，方便开发者快速集成。板上的引脚排布按照常用的I2C通信接口顺序排列，从VCC、GND电源引脚到SCL、SDA通信引脚，再到XCL、XDA扩展引脚以及ADO地址选择、INT中断输出引脚，引脚间距采用标准2.54mm排针间距，既可以直接焊接排针插在面包板上做原型验证，也可以焊接贴片插座做可拆卸式连接，适配不同阶段的开发需求。板载的核心传感芯片布置在PCB的中心区域，周边的贴片电容、电阻都围绕芯片的引脚走线做最短路径排布，减少信号传输过程中的干扰，电源引脚附近预留了滤波电容的焊位，实际应用中可以根据供电纹波的情况选择合适容值的电容焊接，提升模块供电稳定性。模块的整体外形为规整的矩形，板边没有突出的异形结构，在设备内部布局时可以紧贴其他PCB板或者结构壁安装，不会占用过多的内部空间，板上的丝印标识清晰标注了每个引脚的功能定义，集成接线时不需要额外查阅引脚定义手册，能减少接线错误的概率。在实际选型使用时，这类模块的安装需要注意尽量远离设备内部的强电磁干扰源，比如电机驱动板、大功率变压器等部件，避免模拟信号采集受到干扰导致数据漂移，同时安装面要尽量与载体的运动基准面平行，减少安装角度偏差带来的初始数据误差，必要时可以在安装完成后通过算法做零偏校准，抵消安装角度带来的固定误差。
