希博特3公斤负载斯卡拉Z臂机械结构

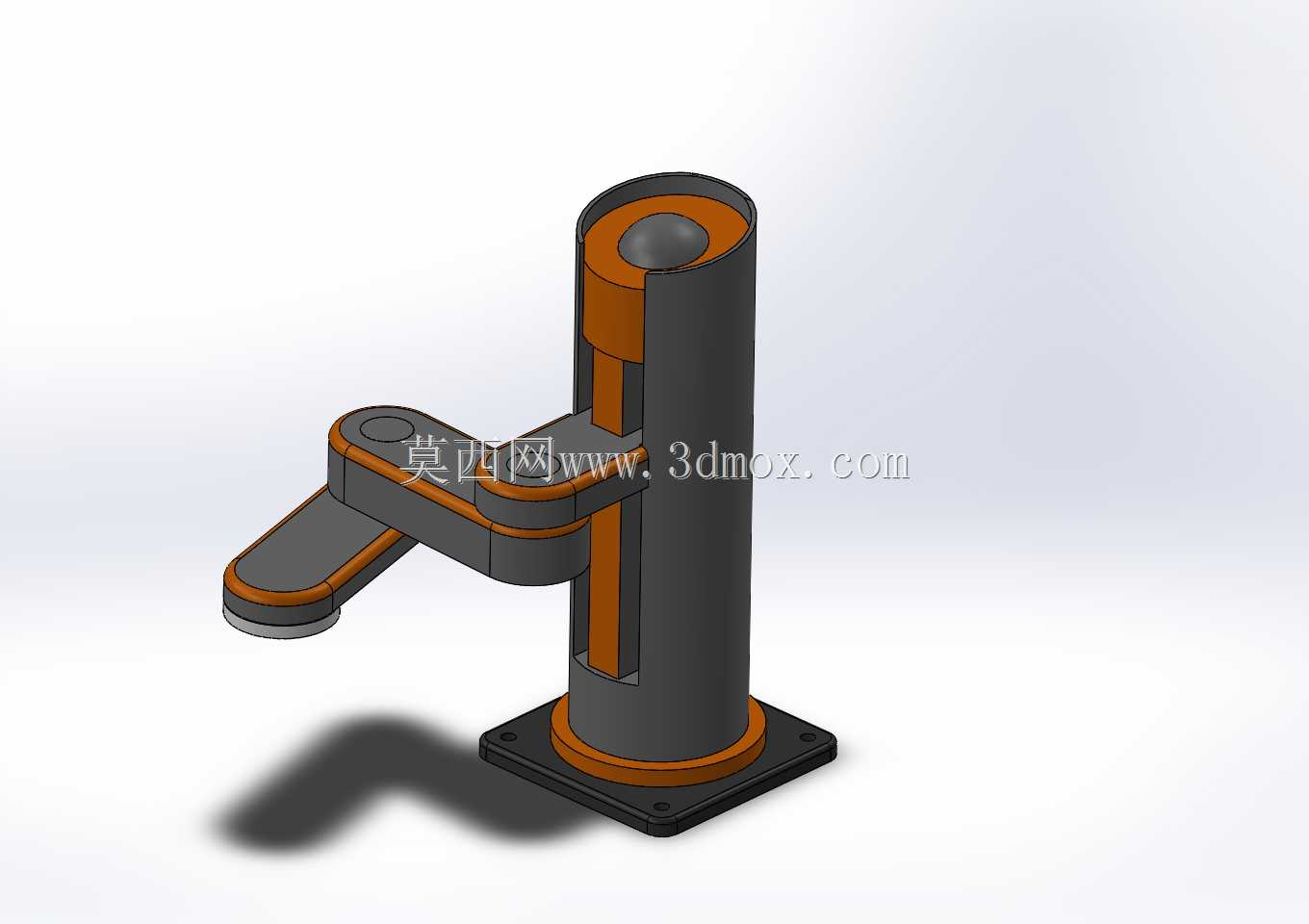

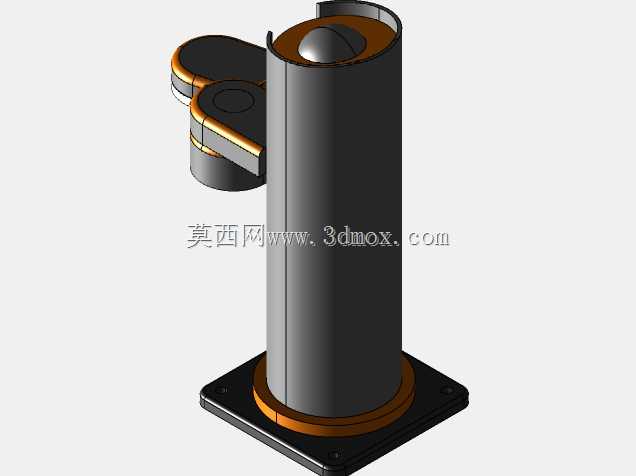

这款Z臂结构针对3C电子、小型五金件的精密上下料场景设计，适配3公斤以内的轻载作业需求，常见于桌面型自动化工位的紧凑布局中，可完成平面内快速点位移动、垂直方向抬升避让的动作循环，相比多关节机器人占用更小的安装投影面积，适合在现有流水线的间隙工位做改造加装。从结构设计逻辑来看，立柱采用方形法兰底座安装，四个安装孔位预留了标准螺栓固定空间，底座与立柱主体的同轴度通过止口配合保证，避免长期回转运动带来的偏磨问题；垂直升降的传动结构内置在立柱腔体内部，外侧做了分段式防护壳体，橙黑配色的防护边条既可以标识运动边界，也能在日常巡检时快速观察壳体接缝是否出现偏移，判断内部传动件的磨损情况。水平方向的两节臂采用叠层式布局，大臂绕立柱中心做回转运动，小臂相对大臂做二次回转，末端的安装法兰面预留了标准接口，可以直接适配夹爪、真空吸盘等不同的末端执行器，臂体内部走内置线槽，避免拖链外露带来的积尘、干涉风险，在洁净度要求稍高的组装工位也能适配使用。安装边界上，底座的方形法兰尺寸适配常见的铝型材台面安装孔距，不需要额外做转接板加工，垂直升降行程覆盖常见的料盘堆叠高度，水平运动半径可以覆盖直径范围内的多个并排料盘，不需要额外调整设备安装位置就能完成多工位取放。设计时特意将传动部件的维护窗口设置在立柱后侧，日常保养时不需要拆卸臂体就能完成同步带张紧、润滑脂加注的操作，减少停机维护的时间；臂体的运动限位采用硬限位加软限位双重设计，硬限位块设置在臂体回转的两个极限位置，避免调试过程中程序出错导致臂体超程碰撞周边设备，垂直方向的升降行程也做了缓冲垫设计，减少末端到位时的冲击震动，保证取放工件时的位置精度。这类Z臂结构的运动速度匹配轻载作业的节拍需求，在小零件分拣、PCB板转运、小型螺丝锁付工位都能适配，相比人工操作可以保持长时间的位置一致性，不会因为疲劳出现取放偏差，结构件的壁厚设计兼顾了刚性与轻量化要求，臂体在全伸位置的下挠量控制在允许范围内，保证末端重复定位精度满足精密组装的要求。
