五公斤负载协作型工业机械臂结构设计

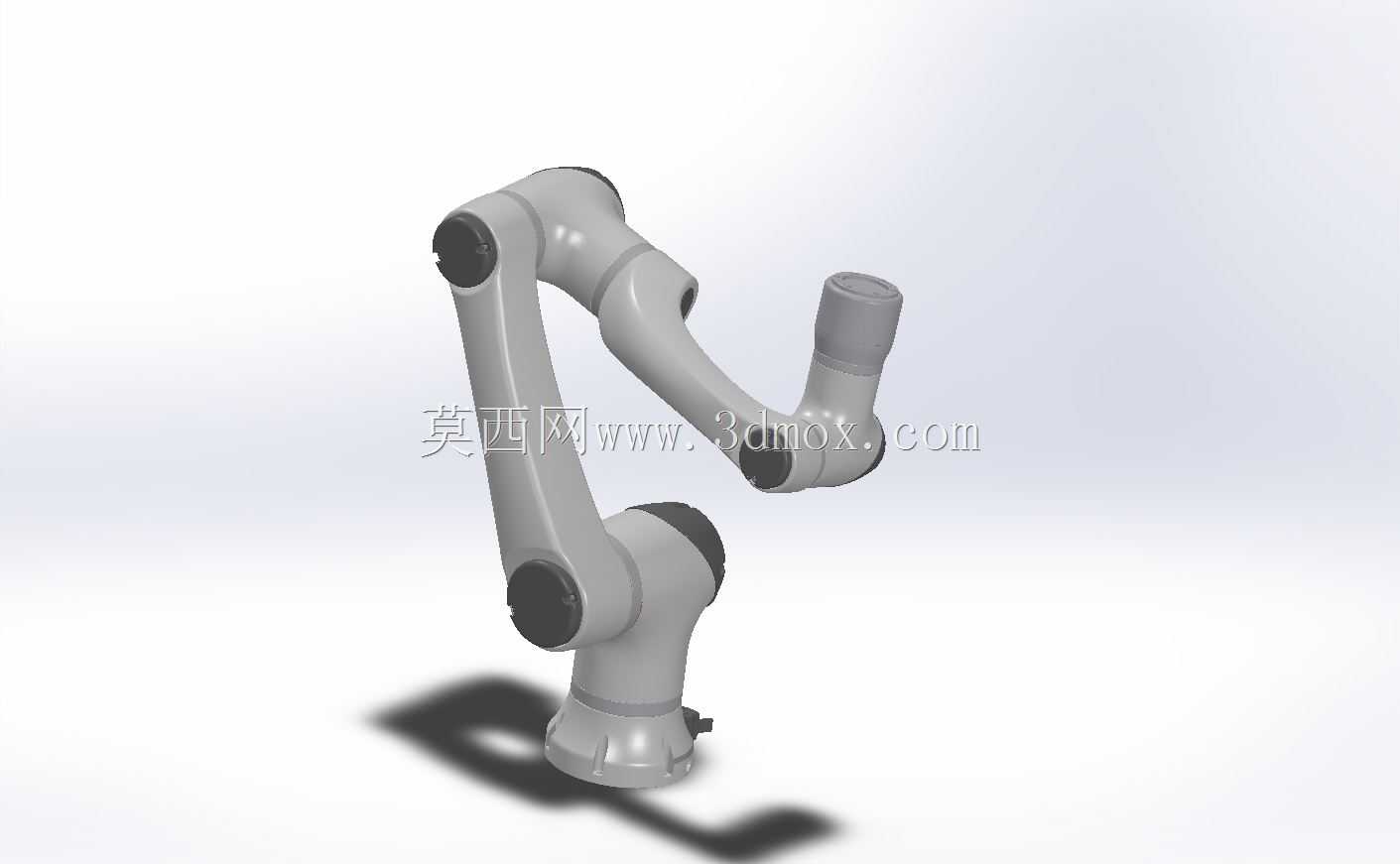

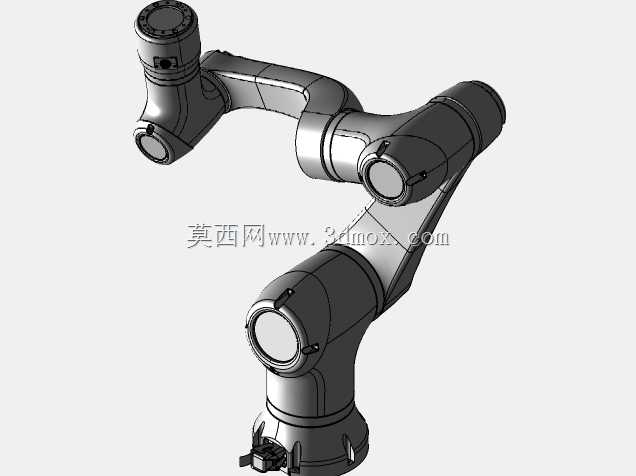

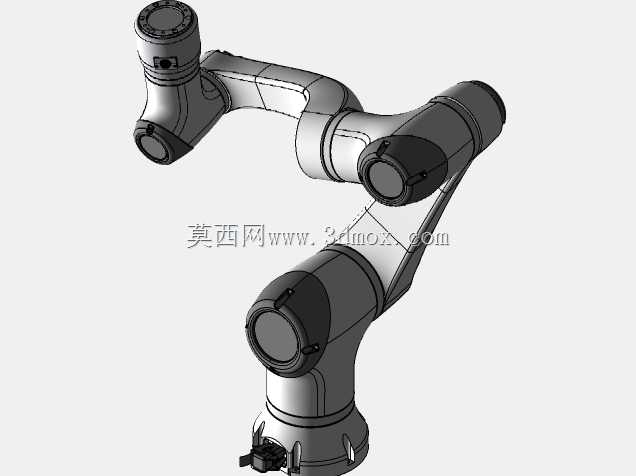

这款五公斤负载级别的协作机械臂，是面向3C电子装配、实验室样本转运、小型零部件上下料场景开发的轻量化执行设备，整体采用多关节串联构型，从底座安装面到末端法兰的作业覆盖半径适配多数紧凑型工作站的布局需求，安装时仅需通过底座预留的螺栓孔固定在标准铝型材工作台或钢制机架上即可，不需要额外做大规模地基改造，对现有产线的适配性较强。从结构设计逻辑来看，各关节采用模块化集成思路，将驱动、传动、制动组件全部内嵌在臂体空腔内，外部没有裸露的走线或突出的尖锐结构，臂体外壳做了大圆角过渡处理，协作场景下即使人员误触也不会造成严重磕碰伤害，适配人机混线的作业环境。关节处的黑色环形结构为关节密封与限位组件，既可以阻挡车间内的粉尘、切削液雾气进入关节内部损坏传动部件，也能在关节运动到极限角度时提供硬限位保护，避免软件限位失效后臂体过度扭转扯断内部线缆。末端法兰采用标准接口设计，可以快速更换夹爪、吸盘、焊枪头等不同执行端，不需要重新做复杂的转接结构设计，切换作业工序时的调试周期更短。实际应用中，这类机械臂常被布置在装配工位旁完成螺丝锁付、小型零件分拣、电路板插件等重复度高的作业，也可以集成在检测设备中完成样品的取放与姿态调整，相比同负载级别的传统工业机器人，它的自重更轻，单台设备的部署不需要额外配置重型安装支架，甚至可以根据产线调整需求快速移位，适配小批量多批次的柔性生产模式。建模过程中对各关节的运动包络空间做了完整的干涉检查，臂体在全行程运动时不会与自身结构发生碰撞，各段臂长的比例经过反复调整，在保证五公斤额定负载下末端定位精度的同时，尽可能压缩了臂体自身的回转占用空间，在宽度仅一米的工作站台面上也能完成全范围作业，不会与周边的料架、检测设备发生空间干涉。底座侧面预留了电气接口的安装位，现场布线时可以将动力线、通讯线从该位置接入，线缆不会外露在臂体运动范围内，避免长期运动过程中线缆被臂体剐蹭磨损，提升设备长期运行的稳定性。
