工业气动真空吸盘夹持执行组件

做自动化产线结构设计的工程师，大概率都绕不开这类小型真空夹持元件的选型与适配，它的应用场景覆盖极广，从3C电子行业的PCB板转运、轻薄塑胶件拾取，到包装行业的纸盒、薄膜袋移送，再到轻工行业的小型玻璃、平整金属片料搬运，只要是表面相对平整、无明显镂空的轻薄工件，都能靠这类元件完成无夹痕的拾取动作，相比机械夹爪，它不会对工件表面造成压伤，也不需要针对工件外形定制夹指，适配性更强。

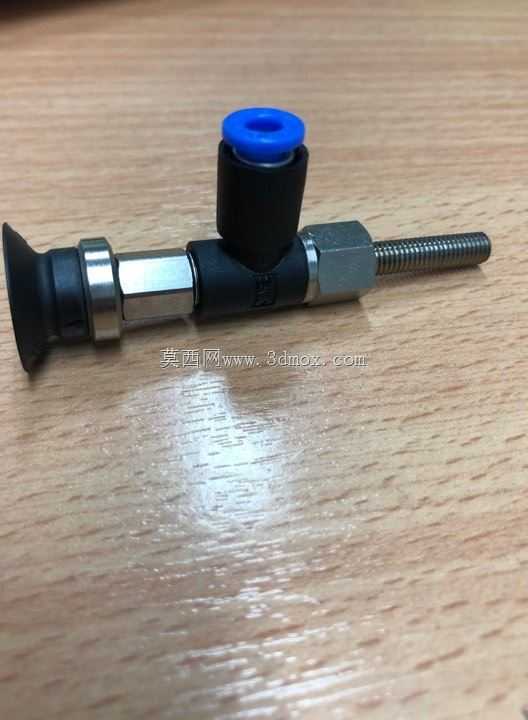

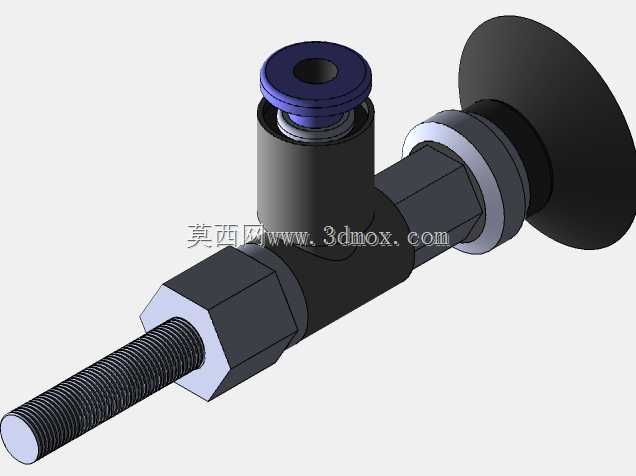

从结构设计逻辑来看，这款组件采用侧进气的L型通气体路布局，和直插式真空接头相比，侧进气结构能压缩安装后的轴向占用空间，在排布密集的拾取工位上，能减少相邻执行元件之间的气路干涉，给走线走管留出更多余量。进气端采用快插式气嘴结构，适配常规的气动软管，装配时不需要额外套丝或者打密封胶，直接插接管材就能完成气路密封，现场装配效率更高。和吸盘连接的通气杆采用外螺纹结构，安装时可以通过杆身的两个六角锁紧螺母调整吸盘伸出安装板的长度，适配不同高度差的工位需求，不需要额外加工定制不同长度的接杆，通用适配性更强。

设计时首先要考虑的是气路的密封性，整个组件的通气路径从快插气嘴进入，经过L型阀体内部的通气流道，顺着带螺纹的安装杆直达吸盘内腔，所有衔接位置都做了同轴度限位，避免气路歪斜导致的真空泄漏，保证真空发生器工作时吸盘内腔能快速达到额定负压值，拾取工件时不会出现掉件问题。吸盘采用丁腈橡胶材质的平型吸盘，唇边做了薄化处理，接触工件表面时能快速变形贴合，即使工件表面有轻微的粗糙度，也能形成有效的密封腔，不会因为微小缝隙导致负压不足。安装边界方面，带螺纹的安装杆采用常规的细牙螺纹，适配行业内通用的安装板开孔尺寸，不需要重新做安装孔位的非标加工；快插气嘴的外径尺寸匹配常规气动软管，和现有产线的气路系统能直接兼容；整体侧向的突出尺寸控制得比较紧凑，在多工位并排安装时，最小中心距可以压到很小，适合密排布的拾取场景，比如多穴产品的同步取出工位。

实际选型使用时，需要结合工件的重量、表面平整度匹配对应的真空发生器流量，这款组件的流道通径适配常规的小流量真空阀，不需要搭配大流量的真空发生装置就能满足小型工件的吸附需求；安装时两个锁紧螺母分别在安装板的两侧锁紧，能避免设备运行过程中杆身松动移位，长期运行的稳定性更好；吸盘和接杆的连接位置做了快拆结构，后期维护更换不同直径或者材质的吸盘时，不需要拆卸整个阀体，直接拔下旧吸盘装上新的就能完成更换，减少产线停机维护的时间。这类小型夹持元件看起来结构简单，但每一处尺寸的设计都直接影响现场使用的稳定性，比如六角螺母的对边尺寸要适配常规扳手的开口大小，方便现场工人装配调试；气嘴的插拔力要控制在合理范围，既不能太松导致气管脱落，也不能太紧导致后期拆管困难；吸盘的硬度要适配不同的工件材质，避免过硬导致贴合不良，过软导致拾取时工件晃动移位。
