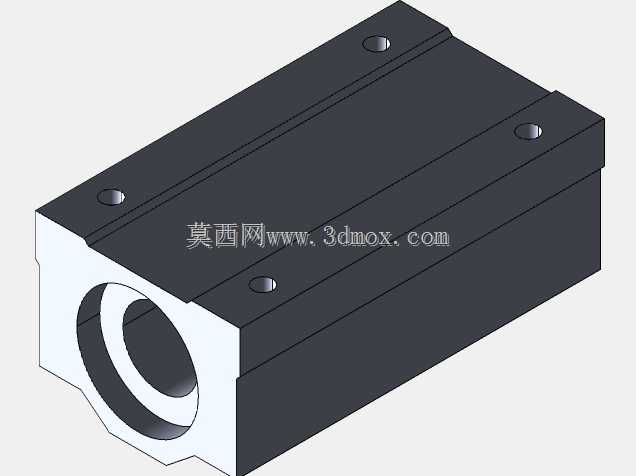

SBR20LUU加长开口直线轴承滑块座

做非标自动化设备做了快十年，开口型加长直线轴承座是我选型库里用得最频繁的线性导向件之一，尤其是SBR20这个规格，适配20mm直径的圆柱导轨，在很多对安装空间、负载能力有平衡要求的工位上，比方形导轨的性价比高太多。很多刚入行的工程师容易把这类滑块和标准闭口直线轴承搞混，其实开口结构的核心优势就是能适配支撑式圆柱导轨，导轨底部有铝制支撑座承托，长行程排布的时候不会因为导轨自重产生下挠，这一点在1米以上的水平导向工位上优势特别明显。

这个加长款的滑块座本体采用铝合金一体加工成型，相比标准长度的SBR20UU，整体滑块长度更长，内部可以容纳更长的保持架与更多的钢球循环列，这就直接带来了两个核心的性能提升：一是额定动负载比标准款提升近四成，在需要承载中小型工装、检测模组、点胶阀组件这类中等负载的工位上，不用刻意选大一号的导轨规格，能压缩整体安装空间；二是滑块的运行抗倾覆力矩能力更强，很多悬臂式安装的工位，比如流水线旁的扫码枪移动架、小型移栽机构的滑台，普通短滑块容易因为偏载出现卡滞、运行顿挫的问题，加长款的两个安装孔跨距更大，受力分布更均匀，哪怕负载重心偏离导轨中心一点，也能保持顺畅的滑动状态。

从安装边界来看，这个滑块座的顶面有四个内螺纹安装孔，孔位间距是标准化的，不用自己重新配做转接板就能直接锁附负载板，侧面的开口缝隙刚好卡在圆柱导轨的支撑座凸沿上，不会出现滑块绕导轨轴线转动的问题。设计这个三维模型的时候，我特意把内部钢球循环的滚道、两端的密封毡槽、注油孔的位置都做了1:1还原，不是那种只做了外形的空心模型——之前做设备方案的时候踩过坑，用了简化模型做干涉检查，结果实际采购回来的滑块两端密封端盖突出的尺寸没算进去，和旁边的限位挡块撞了，返工调整了大半天。

这类滑块常用的场景其实覆盖了很多轻工自动化领域：比如小型包装设备的送膜机构导向、木工机械的推料滑台、3D打印设备的运动轴、激光打标机的工件移动平台，甚至很多手动调试的工装夹具滑座，都会选这个规格。选型的时候要注意，它的配合导轨是SBR系列的支撑圆柱导轨，不能直接用光杆代替，因为普通光杆没有底部支撑，长行程下的挠度会直接影响滑块运行精度，而且安装的时候要保证两根平行导轨的等高、平行度误差控制在0.05mm以内，不然会加速钢球和滚道的磨损，缩短使用寿命。模型里把滑块的安装基准面、各孔位的深度、开口处的避让尺寸都做了精确还原，不管是做方案布局、干涉检查，还是直接出工程图做安装板加工，都能直接用，不用再对着样本反复核对尺寸。
