三阶段轴流压缩机108毫米结构展示模型

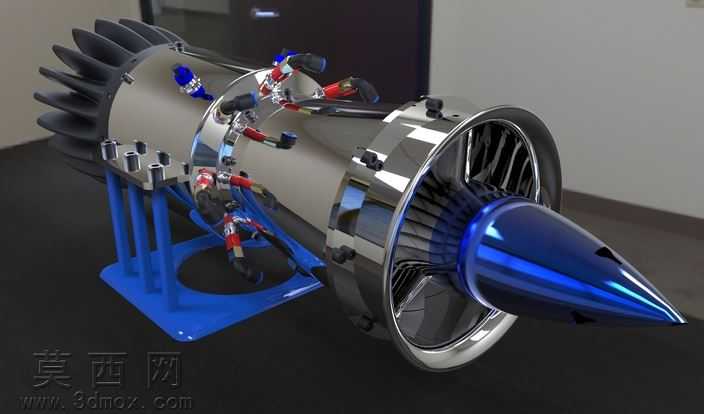

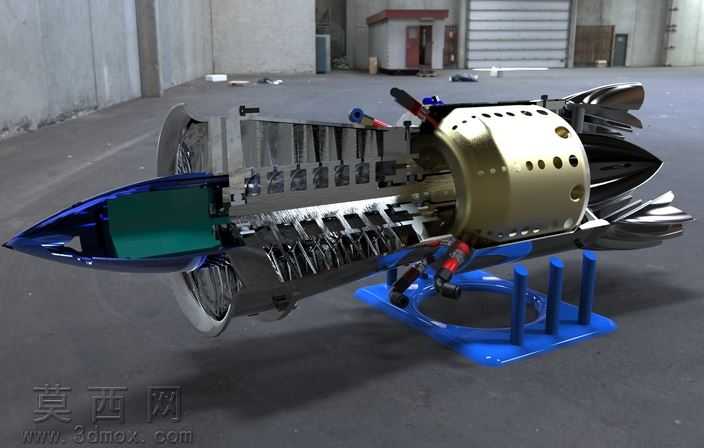

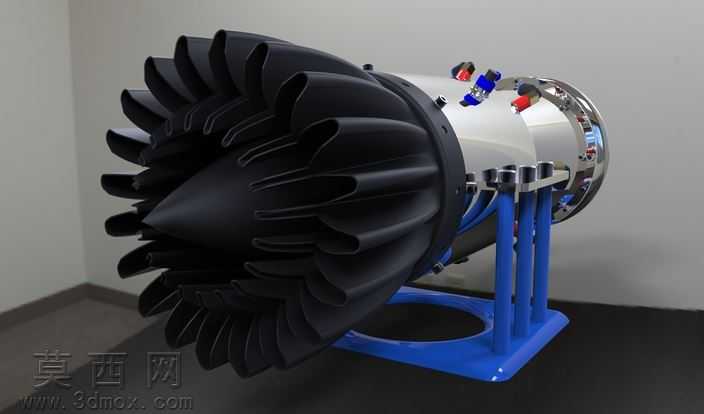

本模型为108毫米规格三阶段轴流压缩机的三维建模作品，建模阶段以真实轴流压缩机的气动布局与机械结构为参考基准，首先完成核心气动流道的参数化搭建，精准匹配三级压缩段的叶片排布角度、叶型扭转曲率与级间间距，还原轴流压缩过程中气流逐级增压的流道形态。外壳部分采用金属薄壁结构建模，还原机匣的分段拼接结构、安装定位凸台与外接管路接口的细节，每一处螺栓孔位、管路接头的尺寸都按照同比例缩小设计，保证结构的装配合理性。前端进气锥采用流线型曲面建模，曲面过渡顺滑无棱角，匹配进气道的气流导入需求，进气锥表面做了高光质感的材质区分，还原金属镀层的视觉效果。叶片部分分为静子叶片与转子叶片两类，分别按照不同的安装角度与叶型轮廓建模，叶片边缘做了符合工艺要求的薄化处理，还原真实压气机叶片的精密形态。外部支撑结构采用框架式支架建模，支架底部为带安装孔的平板底座，上部支撑臂与机匣的连接位置做了贴合曲面的适配设计，保证支撑结构的稳定性。外接的管路与接头部分按照真实油路、气路的排布逻辑建模，不同管路采用差异化的材质配色区分，蓝色、红色的管路接头对应不同的介质通路，提升模型的辨识度与真实感。渲染阶段采用写实材质方案，机匣主体赋予抛光金属材质，调整金属粗糙度与反射参数，还原航空金属构件的哑光金属质感；叶片部分赋予高反光金属材质，模拟高温合金叶片的表面质感；支撑支架赋予蓝色烤漆金属材质，调整漆面的光泽度与颗粒感，还原工业烤漆的视觉效果；管路部分根据功能区分材质，金属接头做镀铬高光处理，软管部分做橡胶哑光质感。场景布光采用多光源组合方案，主光源从侧上方打亮模型主体，勾勒出进气锥与叶片的轮廓高光，辅助光源补全暗部细节，避免结构阴影过深丢失细节，背景采用简洁的中性灰场景，突出模型本身的结构细节。设计思路上以还原小型轴流压缩机的完整结构为核心，兼顾外观展示性与结构合理性，既可以作为涡轮动力类机械的教学展示模型，也可作为相关动力装置设计的参考样例，模型的每一处结构都遵循机械设计的装配逻辑，不存在结构干涉与不合理的设计细节，完整呈现三级轴流压缩的结构布局与外部附件排布。
