德联款高转速离心式压缩机三维结构

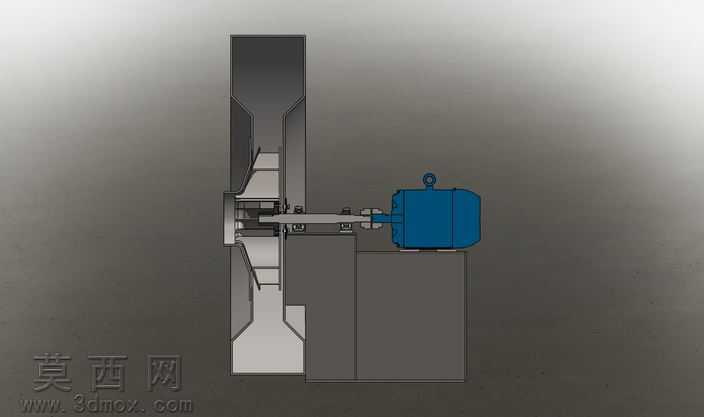

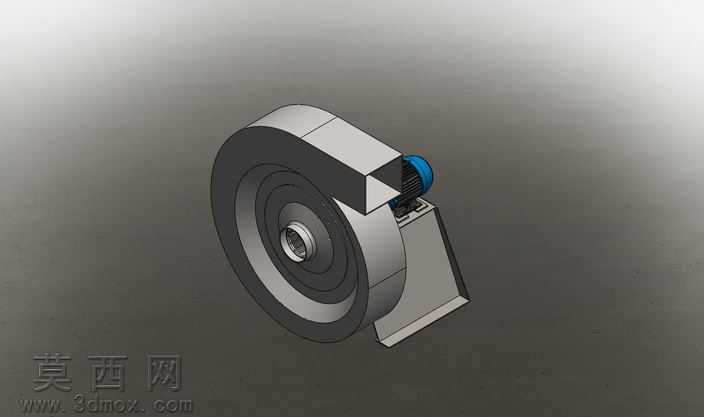

本模型为德联款高转速离心式压缩机三维结构，整体采用卧式布局设计，通过三维建模软件完成全参数化零件搭建与整机装配，完整还原了设备的真实结构比例与装配关系。建模过程中首先对核心压缩腔体进行参数化草绘，通过拉伸、旋转、薄壁切除等特征完成立式腔体的分层结构设计，腔体采用分段式钣金拼接结构，预留了与传动组件对接的轴孔定位基准，同时在腔体侧壁设计了加强筋结构提升结构刚性，还原了真实设备的腔体耐压设计逻辑。传动系统部分，模型完整搭建了联轴器、轴承座、传动转轴与驱动电机的装配结构，电机采用标准工业异步电机的外形建模，通过联轴器实现与压缩腔叶轮轴的同轴连接，装配过程中添加了同轴度、端面贴合的配合约束，还原了传动链路的运动逻辑，可直观展示动力从电机输出到压缩叶轮的传递路径。底座部分采用分体式安装基座设计，分别为电机与压缩腔体设计了独立的安装定位台，预留了螺栓安装孔位，还原了设备现场安装的固定方式。渲染阶段采用工业金属材质体系，压缩腔体表面赋予磨砂冷轧钢板材质，添加细微的表面纹理模拟真实钣金的加工质感，电机外壳分别赋予散热筋铸铁材质与端盖蓝色烤漆材质，联轴器与转轴赋予抛光不锈钢金属材质，底座赋予哑光铸铁材质，通过环境光遮蔽与漫反射参数调整，突出不同部件的材质质感差异，让整机渲染效果贴近真实工业设备的视觉表现。模型在结构设计上充分考虑了离心式压缩机的气动布局逻辑，立式腔体的进风口与出风口位置符合高压离心通风设备的流道设计要求，传动组件的避让空间设计合理，无结构干涉问题，完整呈现了这类高压离心压缩设备的典型结构特征，可用于设备结构认知、装配工艺演示以及相关选型方案的三维展示参考。
